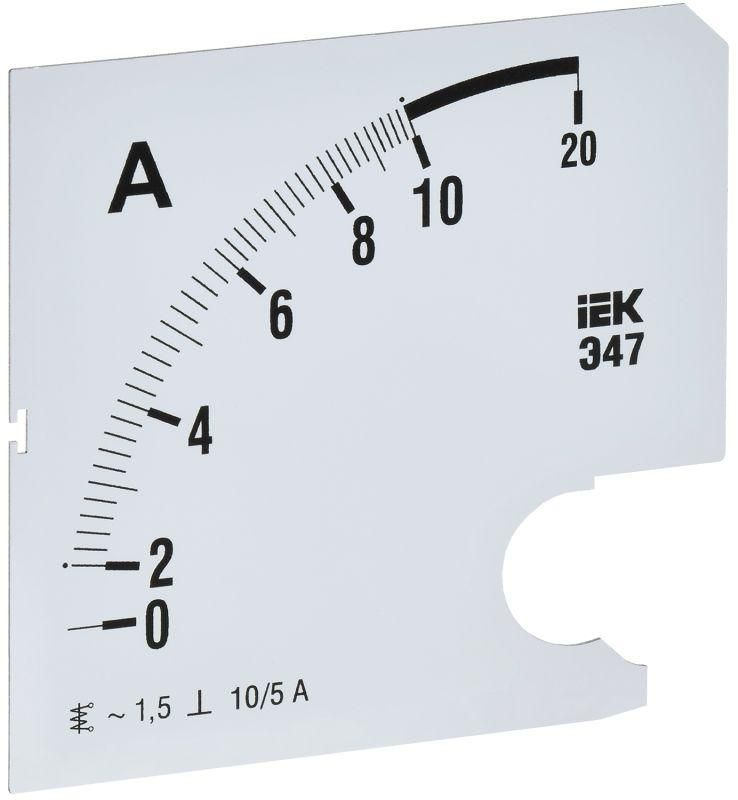

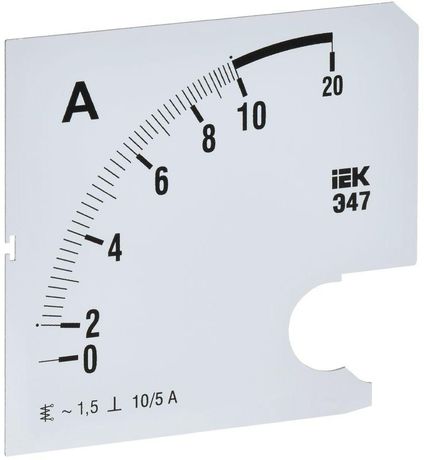

Шкала сменная для амперметра Э47 10/5А класс точности 1,5 96х96мм - IPA20D-SC-0010 IEK

Шкала сменная для амперметра Э47 10/5А класс точности 1,5 96х96мм отклонение стрелки 90° - это заменяемый элемент для аналогового измерительного прибора, позволяющий изменить предел измерения тока без замены всего амперметра. Подходит для модернизации или ремонта устройств серии Э47 от IEK, артикул ipa20d-sc-0010.

Назначение и область применения

Шкала сменная для амперметра Э47 10/5А предназначена для установки на уже существующий амперметр Э47 без собственной шкалы. Она позволяет перекалибровать прибор для измерения тока до 10 А вместо стандартных значений, например, 5 А. Применяется там, где требуется быстрая замена предела измерения - в распределительных щитах, на пультах управления, в испытательных стендах и других местах, где используются аналоговые приборы Э47.

Технические характеристики

• Номинальный диапазон шкалы: 10 А - максимальный измеряемый ток при использовании с подходящим измерительным механизмом;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от нуля до максимума, что соответствует стандартной механике приборов Э47;
• Габаритные размеры: 96×96 мм - совпадает с корпусом амперметра Э47, обеспечивает точную посадку;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (10 А);
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47, фиксируется на оси механизма.

Совместимость и монтаж

Шкала сменная для амперметра Э47 10/5А совместима исключительно с амперметрами Э47 класса точности 1,5, имеющими габариты 96×96 мм и механизм с углом отклонения 90°. Установка возможна только на модели без встроенной шкалы - например, на амперметр IEK артикул IPA20-5-0000-A. Для замены необходимо:

• Отключить питание и демонтировать старую шкалу;
• Убедиться, что механизм не имеет повреждений;
• Аккуратно надеть новую шкалу на ось стрелки, выставив её по центру;
• Закрепить фиксаторы, проверить свободное движение стрелки без заеданий.

Не используйте шкалу с другими типами приборов - даже при одинаковом размере 96×96 мм другие модели могут иметь другой шаг шкалы или способ крепления.

Преимущества

• Экономия средств - не нужна замена всего амперметра, достаточно поменять только шкалу;
• Быстрый ремонт - замена занимает несколько минут без необходимости перепрошивки или калибровки;
• Сохранение оригинальной точности - класс точности 1,5 сохранён благодаря совместимости с заводским механизмом;
• Стандартная форма - легко найти в запасе или заказать в качестве расходника.

Ограничения применения

• Подходит только для постоянного тока или переменного тока в зависимости от типа основного амперметра - сама шкала не определяет тип тока;
• Не применяется с цифровыми приборами - только с аналоговыми Э47;
• Не рекомендуется использовать при температуре ниже -10C и выше +50C - материал шкалы может деформироваться;
• Не предназначен для работы во взрывоопасных зонах - отсутствует сертификация ATEX или IECEx.

Примеры использования

• На промышленном конвейере - замена шкалы с 5 А на 10 А после увеличения мощности двигателя;
• В распределительном щите - переоборудование старой системы без замены всех приборов;
• На учебных стендах - обучение работе с различными пределами измерения одним и тем же механизмом;
• В сервисных центрах - оперативный ремонт амперметров Э47 с минимальным простоем оборудования.

Практические советы

• Перед установкой проверьте, чтобы стрелка амперметра двигалась свободно - заедание указывает на повреждение механизма, которое требует замены, а не только шкалы;
• Обязательно сверьте номер артикула основного прибора - шкала ipa20d-sc-0010 работает только с амперметром IPA20-5-0000-A и аналогичными;
• При хранении избегайте воздействия влаги и прямых солнечных лучей - шкала выполнена из бумаги с покрытием, чувствительна к условиям окружающей среды;
• Если вам нужна шкала на 5 А, а не на 10 А - используйте другую модель, так как неправильная шкала даст некорректные показания даже при правильной установке.
