Шкала сменная для амперметра Э47 10/5А класс точности 1,5 72х72мм - IPA10D-SC-0010 IEK

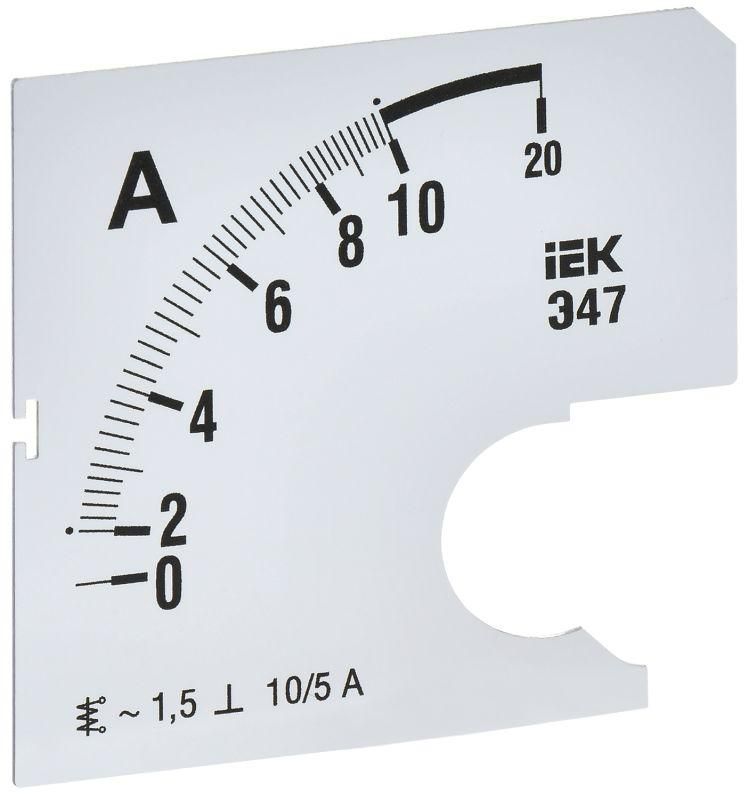

Шкала сменная для амперметра Э47 10/5А класс точности 1,5 72х72мм отклонение стрелки 90° - запасной элемент для замены износившейся или повреждённой шкалы на аналоговом амперметре Э47 от IEK. Подходит для моделей с габаритами 72×72 мм и отклонением стрелки до 90°, обеспечивает точную визуализацию тока в пределах 0–10 А.

Назначение и область применения

Шкала сменная для амперметра Э47 10/5А класс точности 1,5 72х72мм отклонение стрелки 90° предназначена исключительно для установки на амперметр Э47 без собственной шкалы - например, на модель IEK арт. IPA10-5-0000-A. Она не является самостоятельным измерительным прибором. Применяется в панелях управления, распределительных щитах, на оборудовании, где требуется контроль переменного тока до 10 А: насосы, компрессоры, системы автоматизации, станки с ручным управлением.

Технические характеристики

• Номинальный диапазон шкалы: 0–10 А
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимального значения
• Габаритные размеры: 72 × 72 мм - соответствует стандартному формату встраиваемых приборов Э47
• Класс точности: 1,5 - допустимая погрешность показаний +-1,5% от верхнего предела измерения (+-0,15 А при 10 А)
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47 через фронтальную панель

Совместимость и монтаж

Шкала сменная для амперметра Э47 10/5А класс точности 1,5 72х72мм отклонение стрелки 90° совместима только с амперметрами Э47 от IEK, имеющими тот же тип механизма и размеры. Установка требует демонтажа старой шкалы и аккуратной фиксации новой на оси стрелки. Перед заменой отключите питание. Убедитесь, что механизм внутри прибора исправен - шкала не восстанавливает работоспособность неисправного измерительного узла.

Преимущества

• Замена шкалы вместо всего прибора снижает затраты на обслуживание
• Стандартные размеры 72×72 мм позволяют использовать её в существующих нишах без переделки панели
• Чёткая градуировка с учётом класса точности 1,5 обеспечивает надёжные readings в условиях промышленной эксплуатации
• Работает с оригинальными амперметрами IEK арт. IPA10-5-0000-A без необходимости перепрошивки или калибровки

Ограничения применения

• Не подходит для постоянного тока - предназначена только для переменного тока (AC)
• Не используется с другими сериями приборов, даже если они имеют размер 72×72 мм - отличаются внутренние крепления и механика
• Не рассчитана на работу при температуре выше +55 C или ниже −10 C - см. документацию на основной прибор Э47
• Не заменяет шкалу на цифровых амперметрах - только на аналоговых моделях Э47

Примеры использования

• Замена повреждённой шкалы на амперметре в щите управления циркулярной пилой
• Обновление шкалы после длительной эксплуатации в системе вентиляции с частотным преобразователем
• Установка в ремонтном цехе на амперметр Э47, вышедший из строя только по внешнему виду шкалы

Практические советы

• Перед заказом проверьте артикул основного прибора - он должен быть IPA10-5-0000-A или аналогичный с пометкой “без шкалы”
• При монтаже не используйте силу - шкала крепится на тонком валу; при перегрузке можно сломать механизм
• Если стрелка не возвращается в нуль после замены - возможно, нарушен баланс механизма; потребуется регулировка или замена всей головки
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу и размыть деления
• Посадочный диаметр под стрелку - 6 мм; убедитесь, что новый механизм имеет такой же размер
