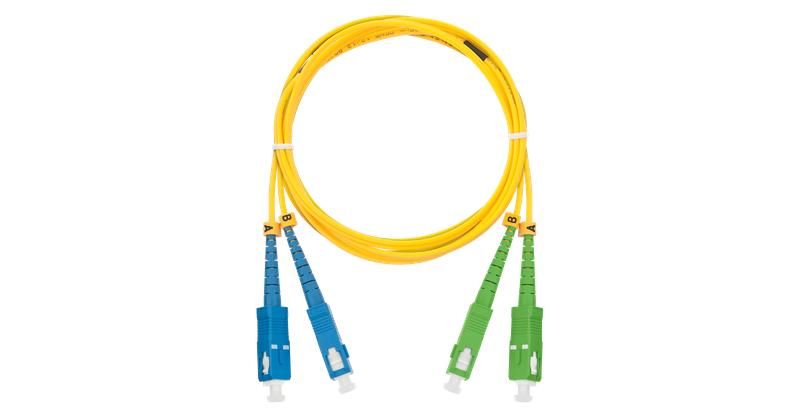

Шнур волоконно-оптический переходной одномод. 9/125мкм стандарта OS2SC/UPC-SC/APC двойн. LSZH нг(A)-HFLTx 2мм 1м желт. NIKOMAX NMF-PC2S2C2-SCU-SCA-001

Шнур волоконно-оптический переходной одномодовый 9/125 мкм стандарта OS2 SC/UPC-SC/APC двойной LSZH нг(A)-HFLTx 2 мм 1 м желтый от бренда NIKOMAX предназначен для точечного соединения оптических компонентов в телекоммуникационных системах. Артикул nmf-pc2s2c2-scu-sca-001 обеспечивает совместимость с оборудованием, требующим перехода между типами коннекторов.

Назначение и область применения

Шнур волоконно-оптический переходной используется для соединения устройств с разными типами оптических разъёмов: SC/UPC на одной стороне и SC/APC на другой. Применяется в оптоволоконных сетях, где требуется переход с угла полировки UPC (ультраплоский) на APC (угловая полировка) для снижения отражений. Подходит для подключения серверов, коммутаторов, оптических терминалов, тестового оборудования и систем передачи данных с высокими требованиями к качеству сигнала - например, в FTTH, CATV, корпоративных центрах обработки данных.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, диаметр ядра 9/125 мкм
• Оболочка: жёлтая, указывает на одномодовое волокно
• Коннекторы: SC/UPC - SC/APC (двойная сборка)
• Длина: 1 метр
• Диаметр кабеля: 2 мм
• Материал оболочки: LSZH (Low Smoke Zero Halogen) - малодымный, безгалогенный, самозатухающий
• Категория огнестойкости: нг(A)-HFLTx - не распространяет горение в одиночном режиме, соответствует требованиям к кабелям в помещениях с повышенными нормами пожарной безопасности

Совместимость и монтаж

Шнур волоконно-оптический совместим с любым оборудованием, оснащённым портами SC. Коннекторы SC фиксируются защёлкой, не требуют инструментов для подключения. Установка выполняется путём вставки коннекторов в гнёзда до щелчка. Обращайте внимание на цветовые маркеры: SC/UPC имеет синюю или зелёную рамку, SC/APC - зелёную. Для правильной работы важно соблюдать направление передачи сигнала - двойной шнур помечен полярностью, что позволяет избежать ошибок при переподключении. Кабель не рассчитан на частые изгибы радиусом менее 10 мм - избегайте резких поворотов.

Безопасность и стандарты

Использование материала LSZH и класса огнестойкости нг(A)-HFLTx делает шнур безопасным для установки внутри помещений, особенно там, где важна низкая дымообразование и отсутствие токсичных выделений при нагреве - в офисах, медицинских учреждениях, метро, тоннелях. Соответствует требованиям ГОСТ Р 53314 и IEC 60332-1 для кабелей в закрытых пространствах.

Преимущества

• Переход между UPC и APC позволяет минимизировать потери от отражений в чувствительных каналах (например, RFoG, PON)
• LSZH-оболочка снижает риск возгорания и токсичности дыма при аварии
• Узкий диаметр 2 мм упрощает прокладку в плотных кабельных трассах
• Жёлтая оболочка гарантирует соответствие стандарту для одномодового волокна, исключает путаницу с многомодовым
• Высокая механическая стойкость коннекторов SC обеспечивает долгий срок службы даже при частых подключениях

Ограничения применения

• Не применяется в средах с постоянным воздействием воды или влаги - не имеет IP-защиты
• Не рекомендован для внешней прокладки без защиты (не является бронированным или уличным кабелем)
• Работает только в одномодовых системах; несовместим с многомодовым оборудованием (оранжевые волокна)
• Длина 1 м ограничивает применение в крупных распределительных шкафах - для длинных маршрутов нужен другой патч-корд

Примеры использования

• Подключение GPON-терминала ONU к оптическому распределительному пункту с коннектором APC
• Соединение оптического модуля SFP+ с портом коммутатора, имеющего разный тип полировки
• Тестирование линий связи с помощью OTDR-прибора, требующего перехода с UPC на APC
• Замена старого патч-корда в существующей сети, где часть оборудования использует APC, а другая - UPC

Практические советы

• Перед подключением всегда проверяйте тип полировки на обоих концах - неверный выбор вызывает значительные потери сигнала
• Не прикасайтесь к торцу коннекторов руками - пыль и масло снижают качество соединения
• Храните шнур вволоконно-оптический в оригинальной упаковке или на катушке, чтобы избежать перегибов
• При замене убедитесь, что новое оборудование поддерживает тот же стандарт OS2 - использование G.652D волокна обязательно для совместимости
• Для систем с высокой плотностью кабелей выбирайте именно 2-миллиметровый вариант - он занимает меньше места в кабельных лотках
