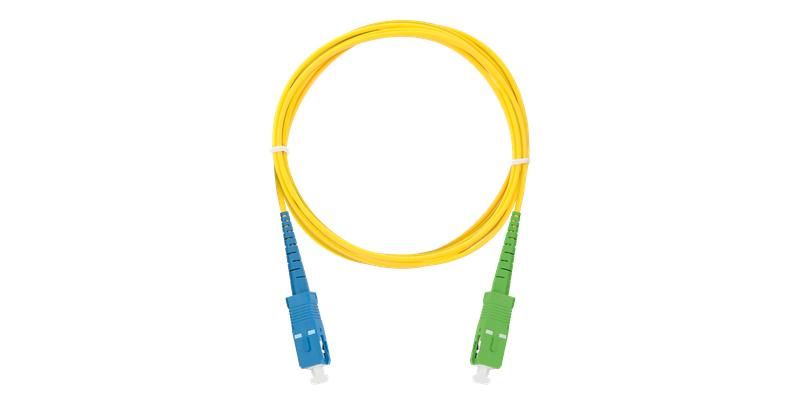

Шнур волоконно-оптический переходной одномод. 9/125мкм стандарта OS2SC/UPC-SC/APC одинарный LSZH нг(A)-HFLTx 2мм желт. 1м NIKOMAX NMF-PC1S2C2-SCU-SCA-001

Шнур волоконно-оптический переходной одномод. 9/125 мкм стандарта OS2 SC/UPC-SC/APC одинарный LSZH нг(A)-HFLTx 2 мм желтый 1 м от бренда NIKOMAX (артикул nmf-pc1s2c2-scu-sca-001) предназначен для точечного соединения оптических устройств с разными типами коннекторов, обеспечивая минимальную потери сигнала в высокоскоростных телекоммуникационных системах.

Назначение и область применения

Этот оптический шнур используется для соединения оборудования с разными типами разъёмов: на одной стороне - SC/UPC, на другой - SC/APC. Он применяется там, где требуется переход между стандартным углом полировки (UPC) и ангорским (APC), например, при подключенииOLT-оборудования к ONT, в FTTH-сетях, на узлах распределения сигналов или при тестировании линий с помощью оптических анализаторов. Подходит для передачи данных на расстояния до 80 км и выше, в условиях требовательных к уровню отражений.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, диаметр ядра 9 / оболочки 125 мкм
• Цвет оболочки: жёлтый - указывает на одномодовый режим работы
• Длина: 1 метр
• Диаметр кабеля: 2 мм - компактная конструкция для плотной укладки
• Тип коннекторов: SC/UPC (слева) - SC/APC (справа)
• Материал оболочки: LSZH (Low Smoke Zero Halogen) - малодымный, безгалогенный, безопасен при возгорании
• Степень огнестойкости: нг(A)-HFLTx - не распространяет горение, соответствует требованиям для внутренней прокладки в зданиях

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым портами SC. Коннекторы SC фиксируются защёлкой, не требуют инструментов для подключения. Установка выполняется путём вставки коннектора в гнездо до щелчка. Обращайте внимание на цветовые маркеры: APC имеет зелёную втулку, UPC - синюю или серую. Нельзя использовать этот шнур вместо однотипных (например, SC/UPC–SC/UPC), так как угол полировки влияет на уровень отражений. Монтаж допускается только в помещениях с контролируемой температурой; не рекомендуется растяжение, перегиб радиусом менее 30 мм.

Безопасность и стандарты

• Оболочка LSZH снижает выделение токсичных газов при нагреве - подходит для установки в офисах, серверных, метро, больницах
• Категория огнестойкости нг(A)-HFLTx соответствует ГОСТ Р 53315 и IEC 60332-1-2
• Работает в диапазоне температур от –40C до +70C

Преимущества

• Переход между UPC и APC позволяет минимизировать отражения в чувствительных системах (например, PON)
• Уменьшенный диаметр 2 мм упрощает маршрутизацию в ограниченном пространстве
• LSZH-оболочка повышает пожарную безопасность в закрытых помещениях
• Высокая стабильность соединения - потеря вставки менее 0,3 дБ

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не работает с многомодовым оборудованием (оранжевые кабели); использование с ним вызовет значительные потери сигнала
• Запрещено применять в средах с постоянным механическим воздействием (вибрация, трение, давление)
• Не рассчитан на частые переподключения - более 500 циклов может снизить долговечность коннекторов

Примеры использования

• Подключение GPON-терминала (ONT) к оптическому линейному терминалу (OLT) через распределительную коробку
• Использование в лаборатории для проверки качества передачи сигнала с использованием OTDR-прибора
• Соединение оптического коммутатора с модулем WDM, где важна низкая отражающая способность
• Аппаратная сборка в центре обработки данных при замене старого оборудования с UPC на новое с APC

Практические советы

• Перед подключением всегда проверяйте тип коннектора - неверная комбинация (UPC–UPC вместо UPC–APC) может вызвать повышенные потери
• Защищайте коннекторы колпачками при хранении и транспортировке - пыль и грязь на торцах волокна приводят к отказам
• При прокладке в каналах используйте направляющие, чтобы избежать перегиба - радиус изгиба должен быть больше 30 мм
• Для обслуживания системы с несколькими переходами UPC→APC сохраняйте единый порядок подключения - это упрощает диагностику
• Этот шнур - не универсальный. Для других длин и типов коннекторов выбирайте другие варианты из серии NIKOMAX nmf-pc1s2c2-scu-sca-xxx
