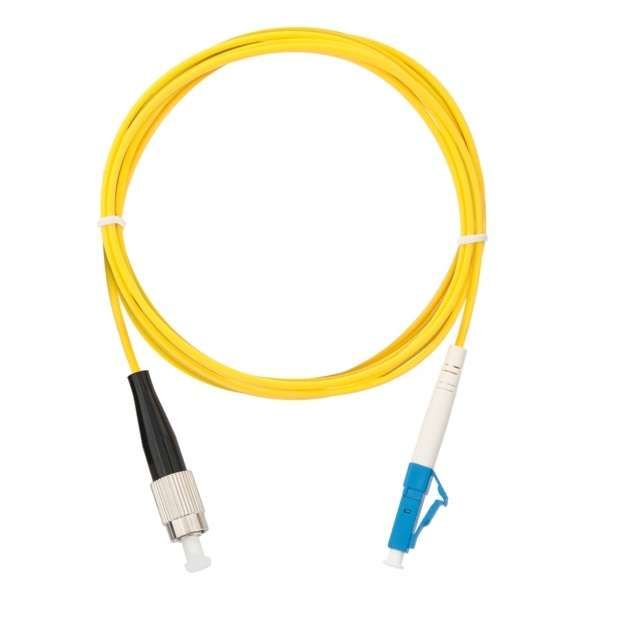

Шнур волоконно-оптический переходной одномодовый 9/125мкм стандарта OS2 FC/UPC-LC/UPC одинарный LSZH нг(A)-HFLTx 2мм желт. 1м NIKOMAX NMF-PC1S2C2-FCU-LCU-001

Шнур волоконно-оптический переходной одномодовый 9/125 мкм стандарта OS2 FC/UPC-LC/UPC одинарный LSZH нг(A)-HFLTx 2 мм желтый 1 м от бренда NIKOMAX (артикул nmf-pc1s2c2-fcu-lcu-001) предназначен для соединения оборудования с разными типами оптических разъёмов в сетях передачи данных на большие расстояния.

Назначение и область применения

Этот переходной шнур используется для подключения устройств с интерфейсом FC/UPC к оборудованию с разъёмом LC/UPC. Подходит для построения высокоскоростных оптоволоконных сетей, где требуется минимальная потеря сигнала и стабильная работа на длинных участках. Применяется в телекоммуникациях, центрах обработки данных, системах видеонаблюдения, промышленных сетях и других средах, требующих надёжной передачи сигналов на расстояние до нескольких десятков километров.

Технические характеристики

• Тип волокна: одномодовое (9/125 мкм)
• Стандарт волокна: OS2 - оптимизировано для работы на длинах волн 1310 и 1550 нм, поддерживает дальность до 20 км+
• Цвет оболочки: жёлтый - указывает на одномодовое волокно
• Длина: 1 метр
• Диаметр кабеля: 2 мм - компактный профиль для плотной укладки
• Коннекторы: FC/UPC (слева) - LC/UPC (справа)
• Материал оболочки: LSZH (Low Smoke Zero Halogen) - малодымный, безгалогенный материал, безопасен при возгорании
• Огнестойкость: нг(A) - не распространяет горение в условиях групповой прокладки
• Обозначение HFLTx - соответствует требованиям к гибкости и долговечности при частых перегибах

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым портами FC/UPC или LC/UPC. Коннекторы FC/UPC фиксируются вращением - необходимо закручивать до щелчка. LC/UPC - защёлкивающиеся, легко вставляются и вынимаются. Убедитесь, что поверхности оптических контактов чистые перед подключением. Кабель не рассчитан на жёсткие изгибы радиусом менее 10 см - соблюдайте рекомендованный радиус изгиба во время прокладки.

Безопасность и стандарты

• LSZH - снижает выделение токсичных газов и дыма при нагреве, соответствует нормам безопасности для помещений с людьми
• НГ(A) - класс пожаробезопасности для кабелей, прокладываемых в кабельных каналах, лотках и коробах
• FC/UPC и LC/UPC - соответствие международному стандарту IEC 61754-4 / IEC 61754-20

Преимущества

• Одномодовое волокно обеспечивает низкую затухаемость и большую дальность передачи - идеально для магистральных связей
• Коннекторы UPC обеспечивают низкий уровень отражения (≤ -50 dB), повышают качество сигнала
• Компактный 2-мм кабель удобен для прокладки в ограниченных пространствах
• LSZH + НГ(A) делает шнур безопасным для установки в офисах, серверных и общественных зонах
• HFLTx-технология гарантирует сохранение характеристик даже после множества циклов подключения/отключения

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - IP-защита не предусмотрена
• Не подходит для многомодовых систем (например, с OM3/OM4 волокном) - несовместимость по режиму распространения света
• Работает только с одиночными каналами; для двойных (duplex) соединений нужен другой тип шнура
• Не рекомендуется использовать в местах с механическими нагрузками - например, под полом с движущимся оборудованием

Примеры использования

• Подключение оптического коммутатора с LC-портами к маршрутизатору с FC-портом
• Интеграция старого оборудования (FC) в современную инфраструктуру (LC)
• Переход между центральной станцией и клиентским терминалом в FTTH-сетях
• Связь между оптическим модулем SFP и пассивным оптическим распределителем

Практические советы

• Проверьте направление передачи сигнала - этот шнур одинарный, поэтому он работает только в одну сторону
• Используйте защитные колпачки на коннекторах при хранении и транспортировке - предотвращает загрязнение оптики
• При прокладке в кабельных лотках не перегибайте кабель - радиус изгиба должен быть минимум 10× диаметр кабеля (≥20 мм)
• Для тестирования связи используйте оптический источник и детектор - проверяйте потери на каждом соединении
• Запомните цвет оболочки: жёлтый = одномодовый, оранжевый = многомодовый - это помогает избежать ошибок при замене
