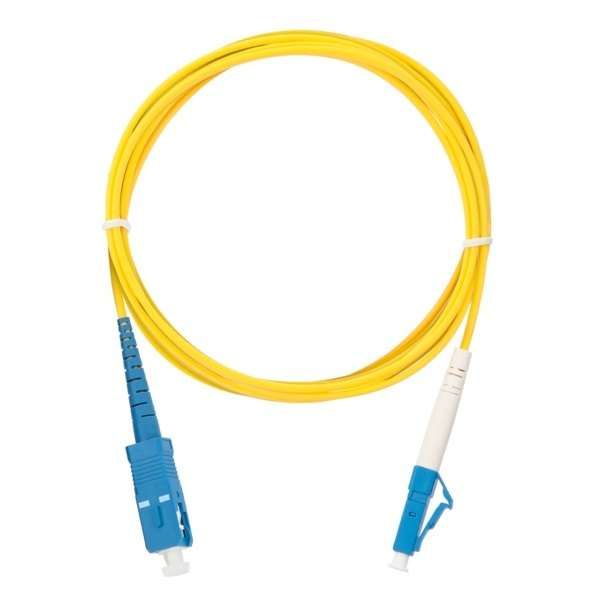

Патч-корд NMF-PC1S2C2-SCU-LCU-001 волоконно-оптический переходн. одномод. 9/125мкм стандарта OS2 SC/UPC-LC/UPC одинарн. LSZH нг(В)-HFLTx 2мм желт. 1м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC-LC/UPC одинарный LSZH нг(В)-HFLTx 2 мм желтый 1 м от бренда NIKOMAX предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях, особенно там, где важна стабильность и минимальные потери. Артикул nmf-pc1s2c2-scu-lcu-001 используется в телекоммуникациях, центрах обработки данных и системах видеонаблюдения.

Назначение и область применения

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC-LC/UPC одинарный LSZH нг(В)-HFLTx 2 мм желтый 1 м применяется для временного или постоянного соединения оборудования в оптических сетях. Подходит для подключения коммутаторов, маршрутизаторов, серверов, оптических терминалов и тестового оборудования. Желтая оболочка указывает на тип волокна - одномодовое, что обеспечивает работу на длинах волн 1310 и 1550 нм. Применяется в городских и магистральных сетях, на объектах с требованием к дальности до 10–40 км, например, в ISP-сетях, банковской инфраструктуре, транспортных узлах.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм, класс OS2
• Длина: 1 метр
• Коннекторы: SC/UPC (слева) - LC/UPC (справа)
• Оболочка: LSZH (низкое выделение дыма и газов при горении), нг(В) - не распространяет горение
• Диаметр кабеля: 2 мм
• Цвет оболочки: жёлтый
• Индекс затухания: ≤0,4 дБ/км (типичное значение для OS2)
• Работает на длинах волн: 1310 нм и 1550 нм

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC или LC. Коннектор SC - фиксируется поворотом, LC - защёлка типа push-pull. Убедитесь, что оборудование имеет соответствующие порты: SC - чаще встречается в старых системах и на линейном оборудовании, LC - в современных коммутаторах и SFP-модулях. Монтаж не требует специального инструмента - просто вставьте коннекторы в порты до щелчка. Не допускайте изгибов радиусом менее 30 мм. Кабель не рассчитан на частые перегибы и механическое растяжение.

Безопасность и стандарты

Оболочка выполнена из материала LSZH (Low Smoke Zero Halogen) - при возгорании выделяет минимум дыма и не содержит галогенов, что снижает риск отравления и коррозии оборудования. Соответствует требованиям пожарной безопасности нг(В): не поддерживает горение в вертикальной установке. Произведён в соответствии с ISO/IEC 11801 и TIA-568 для оптических соединений.

Преимущества

• Минимальные потери сигнала благодаря одномодовому волокну OS2 - идеально для длинных линий
• SC/UPC и LC/UPC коннекторы обеспечивают точную и стабильную связь с низким уровнем отражения
• LSZH-оболочка безопасна для помещений с людьми - офисы, метро, медицинские учреждения
• Узкий диаметр 2 мм позволяет легко прокладывать в плотных кабельных каналах
• Жёлтый цвет стандартизирован для одномодовых волокон - исключает путаницу с многомодовыми

Ограничения применения

• Не подходит для многомодовых систем (например, с волокном 50/125 или 62,5/125) - вызовет значительные потери
• Не рекомендован для внешней прокладки без защиты - отсутствует броня и UV-защита
• Не предназначен для частой перестановки - длительная эксплуатация с изгибами может повредить волокно
• Не работает с аналоговым видео или питанием - только цифровой оптический сигнал

Примеры использования

• Подключение SFP+ модуля в коммутаторе Cisco к оптическому порту на другом устройстве через SC-to-LC переход
• Соединение OLT-оборудования с ONT в сети GPON
• Переподключение тестовой аппаратуры (OTDR, мощностного измерителя) к оптическому участку
• Локальное соединение внутри серверной комнаты между стойками

Практические советы

• Перед подключением проверяйте коннекторы на наличие пыли - используйте специальный оптический очиститель
• Не закручивайте коннекторы слишком сильно - достаточно щелчка; избыточное усилие может повредить внутреннюю линзу
• При прокладке в трассах соблюдайте радиус изгиба ≥30 мм - меньший радиус вызывает увеличение потерь
• Для долгосрочных решений предпочтительнее использовать патч-корды с более длинным сроком службы - этот вариант лучше для временной замены или тестирования
• Артикул nmf-pc1s2c2-scu-lcu-001 - единственный в линейке NIKOMAX с таким сочетанием коннекторов и диаметром 2 мм - выбирайте его именно тогда, когда нужен компактный одинарный переход SC→LC
