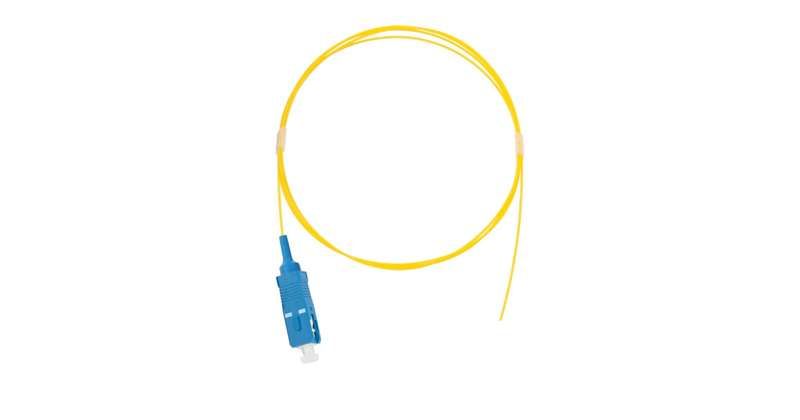

Патч-корд NMF-PT1S2C0-SCU-XXX-001-2 волоконно-оптический(шнур) монтаж. одномод. 9/125мкм стандарта OS2 SC/UPC LSZH нг(В)-HFLTx 0.9мм желт. 1м (уп.2шт) NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC LSZH нг(В)-HFLTx 0.9 мм желтый 1 м (упаковка 2 шт) от бренда NIKOMAX предназначен для оконцевания оптоволоконных кабелей в условиях монтажа. Каждый шнур имеет один разъём SC/UPC и используется как подготовленный участок для сварки с основным кабелем. Упаковка содержит два экземпляра.

Назначение и область применения

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC LSZH нг(В)-HFLTx применяется исключительно как монтажный элемент - он не используется для прямого соединения устройств. Его задача: обеспечить готовую, качественно оконцованную часть волокна, которую затем приваривают к основному кабелю с помощью термической спайки. Подходит для установки в распределительных щитах, телекоммуникационных шкафах, на базовых станциях и в сетях FTTH. Применяется там, где требуется высокая точность и надёжность соединения.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм, стандарт OS2
• Разъём: SC/UPC - односторонний, с физическим контактом и плоской полировкой
• Оболочка: LSZH (низкое выделение дыма и газов при горении), нг(В) - негорючий материал
• Диаметр кабеля: 0,9 мм - минимальная толщина, повышает гибкость
• Цвет оболочки: жёлтый - указывает на одномодовое волокно
• Длина: 1 метр
• Упаковка: 2 штуки в комплекте

Совместимость и монтаж

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC LSZH нг(В)-HFLTx совместим с любым оборудованием, использующим разъёмы SC/UPC. Для монтажа необходима аппаратура для оптической сварки. Шнур не требует предварительной подготовки - его просто зачищают, обезжиривают и вставляют в сварочную машину для соединения с основным кабелем. Обращайте внимание: после сварки остаток шнура остаётся внутри корпуса или распределительной коробки - он не является частью внешнего соединения.

Безопасность и стандарты

• Материал оболочки LSZH соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты (офисы, метро, жилые здания)
• Категория нг(В) - не распространяет горение при воздействии открытого огня
• Стандарт OS2 гарантирует низкие потери сигнала на длинных дистанциях до 20 км
• SC/UPC - тип разъёма, соответствующий ITU-T G.652.D

Особенности конструкции

Из-за малого диаметра 0,9 мм шнур более гибкий, чем стандартные 2 мм или 3 мм кабели, что удобно при работе в плотных местах. Однако эта же особенность делает его более хрупким - нельзя допускать перегибы, растяжение или давление на оболочку. Защита волокна осуществляется только через прочную оболочку LSZH; внутреннее усиление отсутствует. Не рекомендуется использовать в средах с механическими нагрузками до момента сварки.

Ограничения применения

• Не предназначены для прямого подключения к активному оборудованию (серверам, коммутаторам) - нужен переходник или другой патч-корд
• Не подходят для временного подключения - они не рассчитаны на частое подключение/отключение
• Запрещено применять в условиях постоянного изгиба радиусом менее 10 см
• Не используются в качестве удлинителей или соединительных шнуров между двумя устройствами

Примеры использования

• Подготовка ответвлений в сети GPON при подключении абонентов
• Оконцевание кабельных трасс в этажных щитах
• Монтаж в центральных офисах операторов связи
• Создание запасных участков для быстрого восстановления линии

Практические советы

• Перед сваркой проверьте целостность волокна - осмотрите на предмет видимых повреждений оболочки
• Храните шнуры в оригинальной упаковке, избегайте скручивания и перегибов
• При использовании двух шнуров из упаковки - помечайте каждый, чтобы не перепутать при монтаже
• Убедитесь, что ваша сварочная машина настроена на одномодовые волокна (OS2) - неверные параметры снижают качество соединения
• После сварки протестируйте связь с помощью OTDR - это подтвердит низкие потери и отсутствие дефектов
