Оптический (патч-корд), SM, 9/125 (OS2), SC/UPC-SC/UPC,(simplex),1м | FPC09-SCU-SCU-C1L-1M ITK IEK

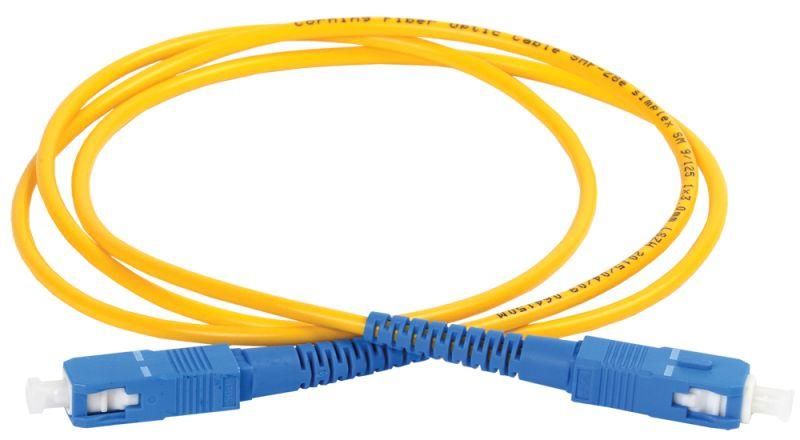

Патч-корд оптический соединительный для одномодового кабеля (SM) 9/125 (OS2) SC/UPC-SC/UPC одинарного исполнения (Simplex) LSZH 1м от ITK (IEK) - это одноволоконный кабель с разъёмами SC/UPC на обоих концах, предназначенный для надёжной передачи сигнала в одномодовых оптоволоконных системах. Артикул fpc09-scu-scu-c1l-1m используется там, где важны минимальные потери и высокая стабильность соединений.

Назначение и область применения

Патч-корд оптический соединительный для одномодового кабеля (SM) 9/125 (OS2) SC/UPC-SC/UPC одинарного исполнения (Simplex) LSZH 1м применяется для временного или постоянного подключения оборудования в оптических сетях. Подходит для коммутации между активными устройствами - например, между оптическим трансивером и коммутатором, или между распределительной рамой и терминалом пользователя. Часто используется в центрах обработки данных, телекоммуникационных узлах, на объектах городских сетей и в системах IPTV.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 нм и 1550 нм, поддерживает дальние расстояния до 20 км и более.
• Размер сердцевины/оболочки: 9/125 мкм - стандарт для одномодовых систем.
• Тип разъёмов: SC/UPC - прямоугольные разъёмы с улучшенной полировкой поверхности феррулы, обеспечивают низкий уровень отражения (возвратная потеря ≥50 дБ).
• Количество жил: одна - одинарное исполнение (Simplex), передаёт сигнал в одном направлении; для двунаправленной связи требуется два таких кабеля или дуплексный вариант.
• Длина: 1 метр - идеальна для компактных соединений внутри стоек, щитов или на панелях.
• Оболочка: LSZH (Low Smoke Zero Halogen) - материал не выделяет токсичных газов и мало дымит при нагреве, безопасен для закрытых помещений и мест массового скопления людей.
• Цвет оболочки: жёлтый - стандартизированный цвет для одномодовых кабелей, позволяет легко отличить от многомодовых (оранжевых).
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях.

Совместимость и монтаж

Патч-корд оптический соединительный для одномодового кабеля (SM) 9/125 (OS2) SC/UPC-SC/UPC одинарного исполнения (Simplex) LSZH 1м совместим со всеми устройствами, имеющими порты SC/UPC - это большинство современных GPON-терминалов, SFP-модулей, оптических панелей и тестового оборудования. Монтаж не требует специальных инструментов: достаточно аккуратно вставить разъём в гнездо до характерного щелчка. Не допускается перегиб кабеля радиусом менее 10 диаметров (минимальный радиус изгиба - около 10 см). Перед подключением проверяйте чистоту феррулы - грязь вызывает значительные потери сигнала.

Безопасность и стандарты

Использование материала LSZH соответствует требованиям пожарной безопасности для внутренних установок (EN 60332-1, IEC 60754-2). Разъёмы выполнены с применением феррул от Adamant (Япония) - гарантирует точность центрирования волокна и долговечность контакта. Производитель использует волокно Corning - известный мировой лидер по качеству оптических материалов.

Преимущества

• Высокая стабильность соединения благодаря UPC-полировке - снижаются отражения и потери сигнала.
• Устойчивость к возгоранию и малая дымообразование за счёт LSZH-оболочки - безопаснее для серверных комнат и метро.
• Чёткая цветовая маркировка (жёлтый) исключает путаницу с многомодовыми кабелями.
• Короткая длина 1 м минимизирует лишнюю длину и запутанность в плотных панелях.
• Гарантированный срок службы 15 лет - снижает затраты на замену.

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита от влаги и УФ-излучения.
• Не подходит для подключения к многомодовым устройствам - из-за различия в диаметре сердцевины произойдут большие потери сигнала.
• Одиночная жила (Simplex) не обеспечивает двунаправленную связь - для двухстороннего обмена данными нужны два кабеля или дуплексный аналог.
• Не рекомендован для частого переподключения - механическое изнашивание разъёмов происходит быстрее, чем у промышленных версий с усиленными корпусами.

Примеры использования

• Подключение OLT-оборудования к распределительной коробке в сети FTTH.
• Соединение SFP+ модуля с оптической панелью в серверном шкафу.
• Тестирование каналов с помощью оптического осциллографа или OTDR.
• Переход от стенда к рабочему оборудованию в лаборатории.

Практические советы

• Выбирая патч-корд оптический соединительный для одномодового кабеля (SM) 9/125 (OS2) SC/UPC-SC/UPC одинарного исполнения (Simplex) LSZH 1м, всегда сверьте тип разъёмов на обоих концах устройства - даже небольшая несовместимость (например, APC вместо UPC) приведёт к отказу связи.
• При прокладке не допускайте скручивания кабеля - это повредит волокно и увеличит потери.
• Для защиты от пыли и повреждений используйте колпачки на разъёмах до момента подключения.
• Если нужна двунаправленная связь - выбирайте дуплексный патч-корд с двумя волокнами, а не пару Simplex-кабелей - так проще организовать маршрутизацию и меньше риск перепутать.
• Артикул fpc09-scu-scu-c1l-1m - оптимален для коротких перемычек. Для длинных трасс (>5 м) лучше использовать кабели с более прочной оболочкой, например, с бронёй.
