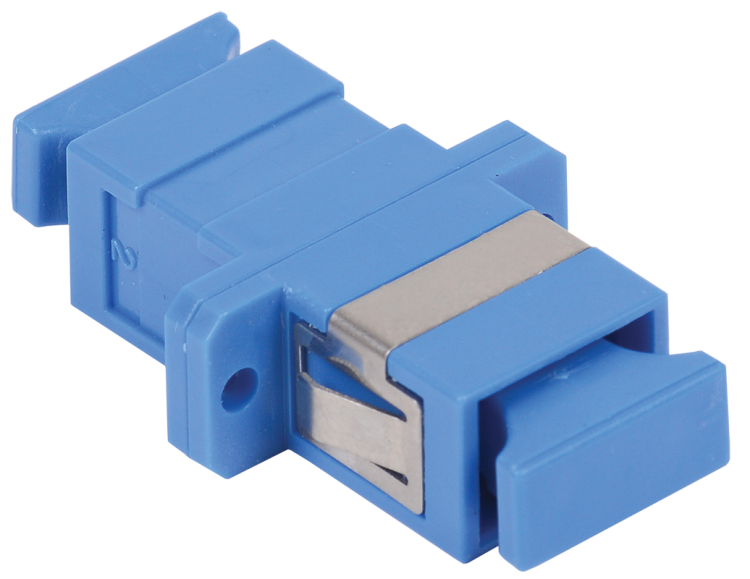

Адаптер проходной SC-SC для одномодового и многомодового кабеля (SM/MM); с полировкой UPC; одинарного исполнения (Simplex) ITK FC1-SCUSCU1C-SM IEK

Проходной адаптер SC-SC для одномодового и многомодового кабеля (SM/MM) с полировкой UPC одинарного исполнения (Simplex) ITK обеспечивает надёжное соединение оптоволоконных кабелей в распределительных щитах и на патч-панелях. Адаптер ITK с керамической втулкой совместим с обоими типами волокна и рассчитан на длительную эксплуатацию.

Назначение и область применения

Проходной адаптер SC-SC предназначен для временного или постоянного соединения двух оптических коннекторов типа SC. Он используется там, где требуется переключение, тестирование или распределение светового сигнала между двумя участками волоконно-оптической сети. Подходит для установки в патч-панели, стеновые коробки, шкафы связи и оборудование центров обработки данных.

Технические характеристики

• Тип волокна: одномодовое (SM) и многомодовое (MM)
• Тип разъёма: SC-SC (одинарное исполнение, Simplex)
• Полировка: UPC — улучшенная плоская полировка, снижающая потери сигнала
• Материал втулки: керамика — обеспечивает точное центрирование волокна и долговечность
• Материал корпуса: пластик — легкий, устойчивый к воздействию среды
• Цвет: синий — стандартизированная цветовая маркировка для удобства идентификации
• Способ монтажа: встраиваемый — устанавливается в панель через отверстие
• Тип крепления: введение фиксатора в паз — надёжное защёлкивание без дополнительных крепёжных элементов
• Срок службы: до 15 лет

Совместимость и монтаж

Адаптер ITK совместим с любыми коннекторами SC с полировкой UPC или APC. Для монтажа необходимо просверлить отверстие соответствующего размера (стандартный диаметр — 9–10 мм). Установка выполняется путём вставки адаптера в панель до щелчка фиксатора. После этого он плотно фиксируется и не требует дополнительного крепления. Не используйте силу при введении — это может повредить керамическую втулку.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и стабильности соединений, применяемым в телекоммуникационных системах. Производитель ITK соблюдает внутренние стандарты качества, обеспечивающие соответствие ISO/IEC 61754-4 для коннекторов SC. Нет специальных требований к электробезопасности — адаптер не проводит ток.

Преимущества

• Керамическая втулка гарантирует минимальные потери сигнала и высокую стабильность соединения даже после множества подключений
• UPC-полировка снижает уровень отражённого света — важное преимущество для чувствительных систем
• Удобный способ крепления позволяет быстро заменить или установить адаптер без инструментов
• Синий цвет легко отличить от других типов адаптеров (например, жёлтых для SM или чёрных для APC)
• Ресурс более 10 000 циклов включения/выключения

Ограничения применения

• Не предназначен для наружной установки — отсутствует защита от влаги и пыли (не имеет IP-рейтинга)
• Не работает с коннекторами LC, FC или ST — только с SC
• Не поддерживает APC-полировку; использование APC-коннекторов вызывает повышенные потери
• Не рекомендуется использовать в условиях сильных вибраций без дополнительной фиксации

Примеры использования

• Подключение оптического модуля к патч-панели в серверной комнате
• Переключение линии между двумя оборудовательными шкафами
• Тестирование волоконно-оптических каналов в лаборатории
• Разветвление сигнала в зданиях с локальной сетью передачи данных

Практические советы

• Перед установкой проверьте, что коннекторы имеют ту же полировку — UPC с UPC, APC с APC. Смешивание типов приведёт к увеличению потерь
• При использовании в многомодовой сети убедитесь, что диаметр сердцевины волокна (50/62,5 мкм) соответствует заявленным параметрам
• Часто используемые порты лучше помечать этикетками — синий цвет сам по себе не всегда заметен при плохом освещении
• При необходимости замены вынимайте адаптер аккуратно — не дергайте за кабель, а слегка оттяните фиксатор
• Для защиты от пыли в неэкранованных местах используйте заглушки SC
