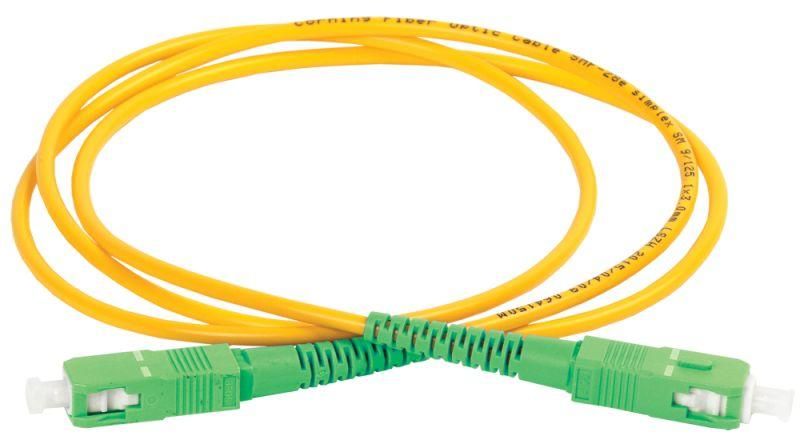

Оптический (патч-корд), SM, 9/125 (OS2), SC/APC-SC/APC,(simplex),7м | FPC09-SCA-SCA-C1L-7M ITK IEK

Оптический патч-корд ITK (IEK) fpc09-sca-sca-c1l-7m — это одномодовый кабель длиной 7 метров с разъёмами SC/APC на обоих концах, предназначенный для надёжного подключения оборудования в оптоволоконных сетях. Кабель выполнен из волокна Corning с высокоточными феррулами Adamant, обеспечивая минимальные потери сигнала и долгую службу — до 15 лет.

Назначение и область применения

Патч-корд ITK (IEK) fpc09-sca-sca-c1l-7m используется для коммутации оптических линий между активным оборудованием — например, трансиверами, маршрутизаторами,OLT-устройствами, тестовыми приборами. Подходит для построения FTTH-сетей, центров обработки данных, систем передачи данных с высокой точностью. Применяется там, где важна низкая отражательная способность — в частности, в PON-системах, TV-вещании и высокоскоростных каналах связи.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм, класс OS2 — для длинных расстояний и высокой пропускной способности;
• Длина: 7 метров — оптимальна для внутренней коммутации в шкафах и на стойках;
• Количество жил: одна (симплекс) — передаёт сигнал в одном направлении; для двунаправленной связи требуется два таких кабеля;
• Разъёмы: SC/APC — с угловым полированием (8°), снижающим отражение до –60 дБ и более;
• Оболочка: полимерная композиция без галогенов, с низким дымо- и газовыделением — безопасна при возгорании;
• Цвет: желтый — стандартизированная цветовая маркировка для одномодового волокна;
• Срок службы: 15 лет — при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Патч-корд ITK (IEK) fpc09-sca-sca-c1l-7m совместим с любым оборудованием, поддерживающим интерфейс SC/APC. Разъёмы SC обеспечивают прочную фиксацию и быстрое подключение — подходят для частых переподключений. Монтаж требует осторожности: не допускайте перегибов кабеля радиусом менее 30 мм. Убедитесь, что порты оборудования тоже имеют APC-полировку — подключение к UPC-портам вызовет значительные потери сигнала.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 и TIA-455-A, материал оболочки соответствует нормам RoHS и IEC 60332-1-2 (негорючесть). Отсутствие галогенов делает его пригодным для установки в закрытых помещениях, офисах, медицинских учреждениях и транспорте — при пожаре выделяется минимум токсичных веществ.

Преимущества

• Высокая точность полировки феррул Adamant — гарантирует низкие потери на соединении (менее 0,2 дБ);
• Волокно Corning — проверенная надёжность и стабильность параметров даже при температурных колебаниях;
• Угловая полировка APC — почти полностью исключает отражённый свет, критично важно для аналоговых и GPON-сигналов;
• Гибкая, устойчивая к механическим воздействиям оболочка — защищает волокно при прокладке в ограниченном пространстве.

Ограничения применения

Не применяйте этот патч-корд в системах с разъёмами UPC — они несовместимы с APC. Нельзя использовать для многомодовых сетей (OM1–OM5): волокно 9/125 не передаст сигнал эффективно. Также не рекомендуется применять в условиях постоянного изгиба, давления или открытого размещения вне помещений — для уличной прокладки нужны специальные бронированные версии.

Примеры использования

• Подключение OLT-устройства к ONT в домашней сети FTTH;
• Соединение оптического модуля SFP+ с коммутатором в серверной;
• Тестирование линии с помощью OTDR-прибора через переходник SC/APC;
• Передача видео-сигнала в IPTV-инфраструктуре с высокими требованиями к качеству.

Практические советы

• Проверьте цвет разъёмов: APC всегда имеет зелёный корпус — отличается от белого/синего UPC;
• Никогда не вставляйте патч-корд ITK (IEK) fpc09-sca-sca-c1l-7m без защиты — сразу после извлечения из упаковки оденьте защитные колпачки;
• При прокладке в шкафах оставляйте запас длины 10–15 см — это предотвращает натяжение при перемещении оборудования;
• Чистите разъёмы перед подключением — грязь на ферруле Adamant может увеличить затухание в несколько десятых дБ;
• Этот кабель — не замена для магистральных линий: он предназначен только для коротких участков внутри объекта.
