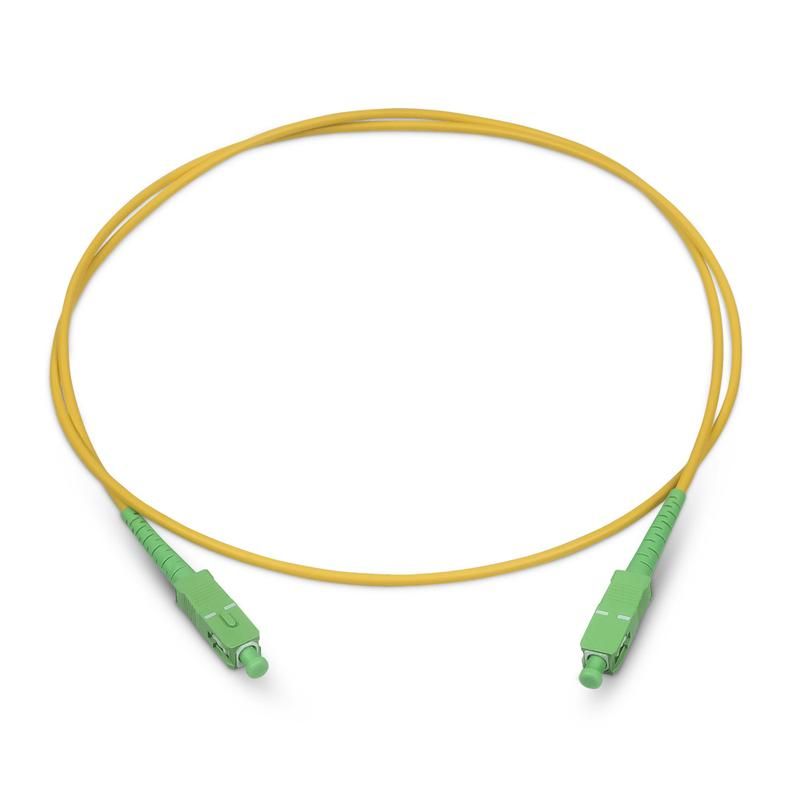

Шнур оптический FOP(s)-9-SC/APC-SC/APC-1m simplex SC/APC-SC/APC 9/125 sm 1м LSZH Cabeus 8171c

Шнур оптический simplex SC/APC-SC/APC 9/125 sm 1м LSZH от Cabeus - одноволоконный патч-корд с угловой полировкой APC для высокоточного соединения в оптоволоконных сетях, особенно там, где важна минимальная отражательная способность. Артикулы fop(s)-9-sc/apc-sc/apc-1m и 8171c подходят для установки в телекоммуникационных шкафах, на платформах передачи данных и в системах FTTH.

Назначение и область применения

Этот патч-корд используется для соединения активного оптического оборудования - например,OLT, ONT, коммутаторов, трансиверов - между собой или с распределительными устройствами (оптическими кроссами, patch panels). Применяется в сетях GPON, EPON, FTTx, а также в центрах обработки данных, где требуется надёжная и стабильная передача сигнала на большие расстояния. Жёлтый цвет кабеля указывает на использование многомодового режима OS2, что характерно для одноволоконных систем с длинной волны 1310/1550 нм.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Количество волокон: 1 (simplex)
• Тип коннекторов: SC/APC - SC/APC (оба конца с угловой полировкой)
• Длина: 1 метр
• Оболочка кабеля: LSZH (безгалогенная, малодымная, самозатухающая)
• Цвет кабеля: жёлтый
• Буферное покрытие волокна: 3 мм
• Стандарт: соответствие требованиям IEC 60794-1-2, TIA-455-A

Совместимость и монтаж

Коннекторы SC/APC совместимы с любыми портами, поддерживающими этот тип разъёма - включая модули SFP/SFP+, OLT, ONT, оптические кроссы. Угловая полировка APC снижает уровень отражений до –65 дБ и более, что важно для аналоговых сигналов и PON-систем. Монтаж требует аккуратного обращения: не перегибайте кабель радиусом менее 30 мм. Подключение выполняйте в выключенном состоянии оборудования, чтобы избежать повреждения чувствительных фотоприёмников. Коннекторы имеют маркировку полярности - проверьте её перед установкой, чтобы не перепутать направление передачи сигнала.

Безопасность и стандарты

Кабель выполнен из материала LSZH - он не выделяет токсичных газов при горении, что соответствует нормам безопасности для помещений с повышенными требованиями к пожарной защите (офисы, серверные, метро, медицинские учреждения). Производитель Cabeus гарантирует соответствие изделий международным стандартам на оптические патч-корды. Все экземпляры проходят тестирование на потери на затухание и отражение в заводских условиях.

Преимущества

• Угловая полировка APC минимизирует отражения - идеально для PON и аналоговых систем
• LSZH-оболочка безопасна для закрытых помещений
• Индивидуальная упаковка и маркировка полярности исключают ошибки при монтаже
• Высокая точность сборки коннекторов - стабильная связь даже при частых переподключениях

Ограничения применения

Не предназначен для использования в средах с механическими нагрузками - не рекомендуется прокладывать в земле, на открытом воздухе или в местах с риском перетирания. Не используйте с коннекторами UPC - они физически совместимы, но несовместимы по характеристикам: смешивание APC и UPC вызывает увеличение потерь и помех. Также не подходит для многомодовых систем (например, OM3/OM4) - волокно 9/125 предназначено только для одномодового режима.

Примеры использования

• Подключение OLT в телеком-шкафу к ONT в квартире через оптический кросс
• Соединение трансивера SFP+ с оптическим коммутатором в серверной
• Межблочное соединение в распределительной рамке FTTH
• Резервное соединение в системах видеонаблюдения с оптическим каналом

Практические советы

• Перед подключением всегда осматривайте коннекторы - грязь или царапины на торце снижают качество связи
• Используйте капсульные защитные колпачки при хранении и транспортировке
• Проверяйте длину: 1 метр - оптимально для внутренней маршрутизации; для внешних трасс выбирайте удлинённые версии
• Не забывайте: SC/APC - это не тот же разъём, что SC/UPC. Они отличаются по форме торца и цвету корпуса (зелёный у APC, синий/чёрный у UPC)
• Артикулы fop(s)-9-sc/apc-sc/apc-1m и 8171c - один и тот же продукт. Оба используются в каталогах Cabeus.
