Патч-корд оптический соединительный (SM), 9/125 (OS2), SC/APC-SC/APC, (Simplex), LSZH, 3м | 50-2024 REXANT MEET

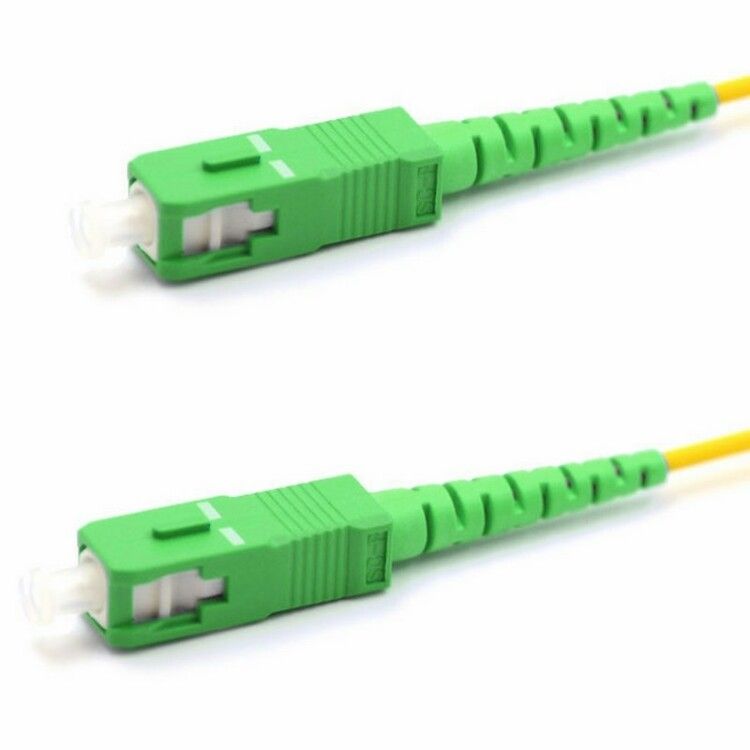

Патч-корд оптический соединительный SM 9/125 OS2 SC/APC-SC/APC Simplex LSZH 3м - это одномодовый кабель с зелеными и желтыми разъемами, предназначенный для надежного соединения оптического оборудования в телекоммуникационных системах. Бренд Rexant и артикул etm50-2024 указывают на соответствие промышленным требованиям к качеству и долговечности.

Назначение и область применения

Патч-корд оптический соединительный SM 9/125 OS2 SC/APC-SC/APC Simplex LSZH 3м используется для подключения активного оборудования - таких как оптические терминалы, маршрутизаторы, коммутаторы и OLT-устройства - в распределительных узлах: оптических кроссах, шкафах связи, серверных помещениях. Применяется в сетях FTTH, корпоративных и операторских каналах передачи данных. Подходит для высокоскоростных каналов до 10 Гбит/с и выше.

Технические характеристики

• Тип волокна: одномодовое (SM), 9/125 мкм, класс OS2 - для длинных дистанций и минимальных потерь сигнала
• Количество волокон: 1 (Simplex - один световой канал)
• Длина кабеля: 3 метра
• Разъемы: SC/APC с обоих концов - угловая полировка (APC) снижает отражение сигнала до –60 дБ
• Оболочка: LSZH (Low Smoke Zero Halogen) - безгалогенная, самозатухающая, не выделяет токсичных газов при нагреве
• Цвет оболочки: желтый / зеленый - цветовая маркировка соответствует стандарту TIA-598 для одномодового волокна и APC-полировке
• Индекс пожарной безопасности: П1б.8.1.2.1 - соответствует нормам для внутренней прокладки в зданиях
• Наружный диаметр: данные не указаны - физический размер зависит от конструкции, но не влияет на совместимость

Совместимость и монтаж

Патч-корд оптический соединительный SM 9/125 OS2 SC/APC-SC/APC Simplex LSZH 3м совместим с любым оборудованием, имеющим порты SC/APC. Разъемы SC/APC имеют характерный зеленый корпус - несовместимы с разъемами PC/UPC (синий/черный/бежевый). Убедитесь, что адаптеры в кроссе также имеют APC-полировку - смешивание типов вызывает значительные потери сигнала. Монтаж выполняется без усилия: вставьте разъем до щелчка, не перегибайте кабель. Кабель не требует специальных инструментов, но запрещено использовать силовые методы затяжки или крепления.

Безопасность и стандарты

Оболочка выполнена из LSZH-материала, что обеспечивает безопасность при возгорании: минимум дыма, отсутствие галогенных газов (хлора, брома). Соответствует российскому стандарту пожарной безопасности П1б.8.1.2.1 - допущен к использованию внутри помещений, в том числе в жилых, офисных и общественных зонах. Нормы IEC 60332-1 и EN 50267-2-4 соблюдены.

Преимущества

• Угловая полировка APC снижает отражения на 10–20 дБ по сравнению с UPC - повышает качество сигнала в PON-сетях
• LSZH-оболочка делает кабель безопасным для закрытых пространств - идеально для серверных и этажных шкафов
• Одномодовое волокно OS2 гарантирует работу на расстояниях до 20+ км - подходит для магистральных и доступных участков
• Стандартный цвет (желтый/зеленый) позволяет легко идентифицировать тип волокна и полировки при обслуживании

Ограничения применения

• Не предназначен для многомодовых сетей - использование с MM-оборудованием (например, 50/125 мкм) приведет к большим потерям
• Запрещено сгибать кабель под углом менее 45° - риск повреждения стеклянного сердечника и потери сигнала
• Не рассчитан на внешнюю прокладку - отсутствует броня и UV-защита; не используйте на улице или в кабельных каналах без защиты
• Не подлежит ремонту - при повреждении разъема или волокна замените весь патч-корд

Примеры использования

• Подключение GPON-ONT-терминала к оптическому кроссу в квартире
• Соединение SFP+ модулей в коммутаторе с оптическим патч-панелью
• Межэтажная связь между шкафами связи в офисном здании
• Тестирование и диагностика линии в лабораторных условиях

Практические советы

• Проверяйте цвет разъемов: APC всегда зеленый - не путайте с UPC (синий/черный)
• При установке не дергайте за кабель - беритесь за корпус разъема
• Храните в оригинальной упаковке или на катушке - избегайте спутывания и перегибов
• Для систем с несколькими патч-кордами используйте этикетки - особенно важно при наличии нескольких типов полировок
• При замене старого кабеля - сверьте длину: 3 м - оптимально для кроссов и шкафов, но для больших расстояний выбирайте 5–10 м
