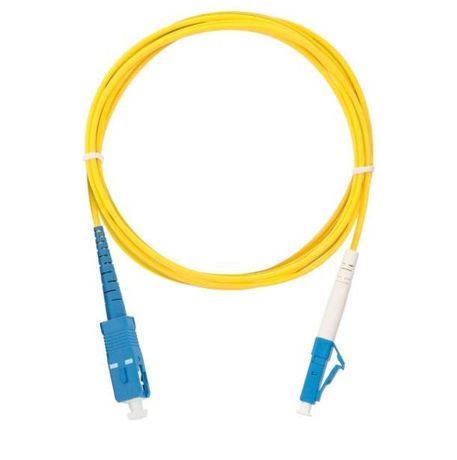

Патч-корд NMF-PC1S2C2-SCU-LCU-003 волоконно-оптический переходн. одномод. 9/125мкм стандарта OS2 SC/UPC-LC/UPC одинарн. LSZH нг(В)-HFLTx 2мм желт. 3м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC-LC/UPC одинарный LSZH нг(В)-HFLTx 2 мм желтый 3м от бренда NIKOMAX (артикул nmf-pc1s2c2-scu-lcu-003) предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях с минимальными потерями. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и на объектах с жесткими требованиями к пожарной безопасности.

Назначение и область применения

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 используется для соединения активного сетевого оборудования - например, коммутаторов, маршрутизаторов, оптических терминалов - друг с другом или с тестовым оборудованием. Применяется в длинных линиях связи, где важна низкая затухаемость сигнала: в городских сетях, на промышленных объектах, в центрах обработки данных, системах видеонаблюдения и телекоммуникациях. Желтая оболочка указывает на тип волокна - одномодовое, что обеспечивает работу на длинах волн 1310 и 1550 нм.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм, класс OS2
• Длина: 3 метра
• Коннекторы: SC/UPC (слева) - LC/UPC (справа)
• Оболочка: LSZH (низкое выделение дыма и газов при горении), нг(В) - не распространяет горение
• Диаметр кабеля: 2 мм
• Цвет оболочки: желтый
• Тип соединения: одинарный (одно волокно)
• Материал корпуса коннекторов: пластик, с точной полировкой UPC

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC или LC. Коннектор SC - чаще встречается на старых устройствах и в оптических распределительных щитах; LC - компактный, применяется в современных коммутаторах и SFP-модулях. Установка требует аккуратного обращения: не перегибайте кабель радиусом менее 10 см, не дергайте за провод - фиксируйте коннекторы за корпус, а не за волокно. Для подключения проверьте направление светового потока: в одинарном патч-корде он проходит через одно волокно, поэтому порядок подключения SC→LC не имеет значения, если оборудование не использует WDM-технологии.

Безопасность и стандарты

Оболочка выполнена из материала LSZH (Low Smoke Zero Halogen), который при возгорании выделяет минимум дыма и не содержит галогенов - это снижает риск отравления и повреждения оборудования. Кабель соответствует категории нг(В): не поддерживает горение, что делает его подходящим для установки в закрытых помещениях, канализациях, подпольях и этажных шахтах. Соответствует международным нормам IEC 60794-1-2 для оптических кабелей.

Преимущества

• Высокая стабильность передачи сигнала на расстояния до 10–80 км (зависит от оборудования)
• Низкое затухание: ≤0,4 дБ/км на 1310 нм, ≤0,3 дБ/км на 1550 нм
• Устойчивость к помехам - нечувствителен к ЭМИ
• Гибкий и компактный кабель 2 мм - удобен для прокладки в плотных трассах
• Коннекторы с полировкой UPC обеспечивают низкий уровень отражений (≤-50 дБ)

Ограничения применения

• Не предназначен для работы с многомодовым оборудованием - использование с OM3/OM4 волокном вызовет значительные потери сигнала
• Не рассчитан на частые изгибы и механические нагрузки - не использовать в мобильных или движущихся системах
• Работает только с оптическими интерфейсами - не подключать к медным портам Ethernet
• Запрещено применять в условиях постоянного погружения в воду - хотя IP-защита не указана, герметичность коннекторов не гарантируется

Примеры использования

• Подключение SFP+ модуля в сервере к оптическому коммутатору
• Соединение оптического терминала OLT с клиентским ONT в сети GPON
• Переподключение каналов в оптическом распределительном щите (ODF)
• Использование в качестве временного тестового шнура при диагностике линий

Практические советы

• При выборе патч-корда убедитесь, что ваше оборудование имеет именно SC и LC порты - не все устройства поддерживают оба типа
• Проверяйте целостность коннекторов перед подключением: грязь или царапины на торце увеличивают потери
• Храните и перевозите патч-корд в защитных колпачках - они предотвращают загрязнение оптических поверхностей
• Для прокладки в ограниченных пространствах выбирайте кабели с малым диаметром - здесь 2 мм идеально подойдут
• Не забудьте отметить патч-корд этикеткой - особенно если в системе несколько аналогичных шнуров
