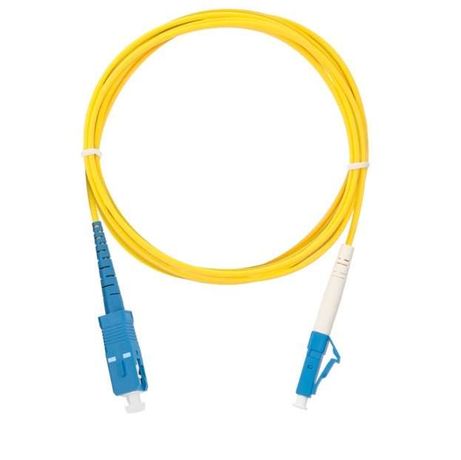

Патч-корд NMF-PC1S2C2-SCU-LCU-002 волоконно-оптический переходн. одномод. 9/125мкм стандарта OS2 SC/UPC-LC/UPC одинарн. LSZH нг(В)-HFLTx 2мм желт. 2м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC-LC/UPC одинарный LSZH нг(В)-HFLTx 2 мм желтый 2 м от бренда NIKOMAX предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях. Артикул nmf-pc1s2c2-scu-lcu-002 используется там, где важна минимальная потеря сигнала и устойчивость к внешним помехам.

Назначение и область применения

Этот патч-корд применяется для соединения оптического оборудования: коммутаторов, маршрутизаторов, трансиверов, тестеров и других устройств в сетях передачи данных. Подходит для использования в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и промышленной автоматизации. Одномодовое волокно 9/125 мкм обеспечивает работу на расстояниях до десятков километров, что делает его идеальным для магистральных и длинных линий связи.

Технические характеристики

• Тип волокна: одномодовое (OS2), диаметр ядра 9 мкм / оболочки 125 мкм
• Цвет оболочки: жёлтый - указывает на тип одномодового волокна
• Длина: 2 метра
• Коннекторы: SC/UPC на одном конце, LC/UPC на другом
• Оболочка кабеля: LSZH нг(В)-HFLTx - малодымная, негорючая, без галогенов
• Диаметр кабеля: 2 мм - компактный профиль для плотной укладки
• Работающая длина волны: 1310 нм и 1550 нм

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC или LC. Коннекторы SC/UPC подходят для старых и промышленных решений, LC/UPC - для современных высоко плотных платформ. Установка выполняется путём простого подключения к соответствующим портам - никаких инструментов не требуется. Обращайте внимание на направление светового потока: UPC-полировка снижает отражение, повышая качество сигнала. Кабель легко гнётся, но не допускайте радиуса изгиба менее 10 см во время монтажа.

Безопасность и стандарты

Оболочка выполнена из материала LSZH нг(В)-HFLTx - она не выделяет токсичных газов при нагреве и не распространяет горение. Соответствует требованиям безопасности для установки внутри зданий, особенно в помещениях с повышенными нормами пожарной защиты - серверных, офисах, метро, медицинских учреждениях. Произведён в соответствии с международным стандартом IEC 60794-1-2 для оптических кабелей.

Преимущества

• Минимальные потери сигнала за счёт UPC-полировки коннекторов - меньше отражений, выше точность передачи
• Уменьшенный диаметр 2 мм позволяет удобно управлять кабелями в ограниченных пространствах
• Жёлтая оболочка гарантирует правильную идентификацию типа волокна - исключает случайное использование с многомодовым оборудованием
• Негорючая и малодымная оболочка снижает риск возгорания и улучшает условия эвакуации

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от UV-излучения и механических нагрузок на открытом воздухе
• Не следует использовать в условиях постоянного изгиба или трения - например, на движущихся участках конвейеров
• Не совместим с многомодовым оборудованием (например, с OM3/OM4): возможна значительная потеря мощности сигнала
• Не рассчитан на подключение к источникам питания - является исключительно оптическим соединителем

Примеры использования

• Подключение SFP+ модулей в сервере к оптическому коммутатору через порт LC
• Связь между стеновым терминалом с SC-портом и активным оборудованием с LC-портами
• Использование в качестве временного соединения при диагностике сети с помощью оптического тестера
• Монтаж в коробах и каналах внутри серверных комнат с плотной укладкой кабелей

Практические советы

• Перед подключением всегда проверяйте наличие защитных колпачков на коннекторах - они предохраняют от запыления и повреждения рабочей поверхности
• Не затягивайте фиксирующие элементы слишком сильно - это может повредить хрупкое волокно внутри
• Для длительной эксплуатации рекомендуется регулярно осматривать коннекторы на предмет загрязнений - используйте специальные очистители для оптики
• При замене патч-кордов убедитесь, что новый имеет ту же длину и тип коннекторов - изменения могут влиять на уровень затухания сигнала
• Артикул nmf-pc1s2c2-scu-lcu-002 от NIKOMAX хорошо зарекомендовал себя в проектах с требовательными требованиями к надёжности - выбирайте его для ответственных участков сети
