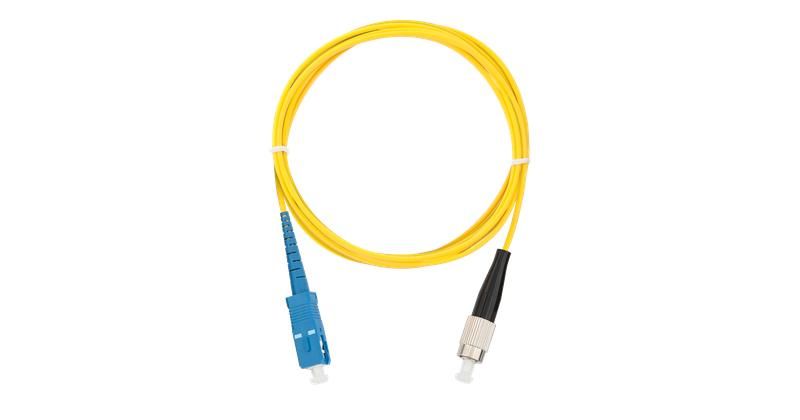

Шнур волоконно-оптический переходной одномод. 9/125мкм стандарта OS2 SC/UPC-FC/UPC одинар. LSZH нг(A)-HFLTx 2мм желт. 2м NIKOMAX NMF-PC1S2C2-SCU-FCU-002

Шнур волоконно-оптический переходной одномодовый 9/125 мкм стандарта OS2 SC/UPC-FC/UPC одинарный LSZH нг(A)-HFLTx 2 мм желтый 2 м от бренда NIKOMAX (арт. nmf-pc1s2c2-scu-fcu-002) предназначен для соединения оборудования с разными типами оптических разъёмов в сетях передачи данных на большие расстояния. Его используют там, где требуется минимальная потеря сигнала и высокая стабильность связи.

Назначение и область применения

Этот переходной шнур связывает устройства с интерфейсами SC/UPC и FC/UPC - например, оптические терминалы, коммутаторы, модули передачи данных или тестовое оборудование. Подходит для построения backbone-сетей, телекоммуникационных узлов, систем передачи видео и данных в условиях требовательных к надёжности. Жёлтая оболочка указывает на использование одномодового волокна - значит, шнур рассчитан на дальние расстояния до 10–40 км без усиления сигнала.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, размер ядра 9/125 мкм
• Длина: 2 метра
• Коннекторы: SC/UPC (слева) - FC/UPC (справа)
• Оболочка: LSZH (низкое выделение дыма и газов при горении), нг(A) - самозатухающий материал
• Цвет оболочки: жёлтый
• Диаметр кабеля: 2 мм
• Работает в диапазоне длин волн: 1310 нм / 1550 нм

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым портами SC/UPC или FC/UPC - такие разъёмы распространены в промышленных и операционных сетях. Монтаж выполняется путём простого подключения к соответствующим адаптерам. Убедитесь, что физический интерфейс на устройстве точно соответствует типу коннектора - SC имеет квадратную форму, FC - резьбовой корпус. Не допускайте перегиба кабеля радиусом менее 10 мм - это может повредить волокно и вызвать потери сигнала.

Безопасность и стандарты

• Материал оболочки LSZH соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты (офисы, серверные, метро, тоннели)
• Категория огнестойкости: нг(A) - не распространяет горение при групповой прокладке
• Стандарт волокна: OS2 - международный стандарт для одномодовых кабелей в долгосрочных сетях

Преимущества

• Использование UPC-полировки снижает уровень отражений на контакте - важное преимущество для чувствительных систем
• LSZH-оболочка безопасна при возгорании - не выделяет едких газов
• Жёлтая оболочка обеспечивает быстрое отличие от многомодовых шнуров (оранжевые)
• Узкий диаметр 2 мм позволяет легко прокладывать в плотных каналах и кабельных трассах

Ограничения применения

• Не предназначена для работы с многомодовым оборудованием - применение с OM3/OM4 волокном вызовет значительные потери сигнала
• Не рекомендуется использовать вне помещений без дополнительной защиты от УФ-излучения и механических воздействий
• Не следует подвергать шнур растяжению или давлению - он не является силовым кабелем
• Подходит только для цифровых оптических сигналов; не используется для аналоговых видеосигналов или питания

Примеры использования

• Подключение оптического модуля SFP с FC-портом к маршрутизатору с SC-портами
• Связь между центральным офисом и распределительной рамкой в здании
• Тестирование оборудования в лаборатории с помощью анализатора оптического сигнала
• Переподключение каналов в серверной комнате при замене оборудования

Практические советы

• Перед подключением всегда проверяйте чистоту торцов коннекторов - грязь или пыль вызывают потерю мощности сигнала
• Используйте защитные колпачки при хранении и транспортировке - они предохраняют отцарапины на поверхности
• При прокладке в кабельных лотках соблюдайте минимальный радиус изгиба - не менее 10×диаметра кабеля (20 мм)
• Если вам нужна более длинная линия - используйте этот шнур как переходник, а основной кабель прокладывайте отдельно
• Артикул nmf-pc1s2c2-scu-fcu-002 - единственный вариант этого типа в линейке NIKOMAX с такими коннекторами и длиной
