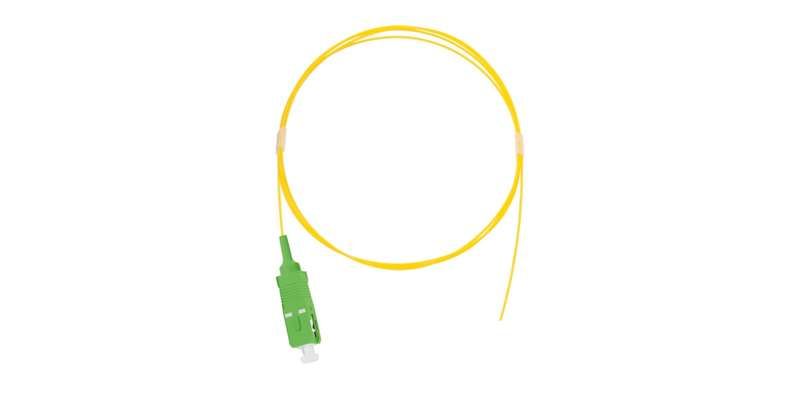

Патч-корд NMF-PT1S2C0-SCA-XXX-001-2 волоконно-оптический монтаж. одномод. 9/125мкм стандарта OS2 SC/APC LSZH нг(В)-HFLTx 0.9мм желт. 1м (уп.2шт) NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/APC LSZH нг(В)-HFLTx 0.9 мм желтый 1 м (упаковка 2 шт) от бренда NIKOMAX предназначен для оконцевания оптоволоконных кабелей в условиях монтажа. Каждый шнур имеет один разъём SC/APC и используется там, где требуется высокая точность соединения и минимальная потеря сигнала.

Назначение и область применения

Этот патч-корд - монтажный шнур (пиг-тейл), предназначенный для терминального оконцевания оптического кабеля путём сварки к нему уже подготовленного участка с готовым разъёмом. Применяется в сетях связи, телекоммуникациях, системах передачи данных, где используются одномодовые волокна. Подходит для установки в распределительных щитах, на стендах оборудования, в центрах обработки данных. Упаковка содержит два шнура длиной по 1 метру каждый.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм
• Стандарт: OS2 - оптимизирован для длинных дистанций и высокой скорости передачи
• Разъём: SC/APC - с углом полировки 8°, снижает отражения, повышает качество сигнала
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при возгорании
• Защита: нг(В)-HFLTx - не распространяет горение, соответствует требованиям пожарной безопасности
• Диаметр кабеля: 0,9 мм - обеспечивает повышенную гибкость, но требует бережного обращения
• Цвет оболочки: жёлтый - указывает на тип волокна (одномодовое)
• Длина: 1 м (в комплекте 2 штуки)

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, поддерживающим стандартизированные разъёмы SC/APC. Для монтажа необходимо использовать специальное оборудование для оптической сварки - шнур не подключается напрямую к устройству, он является переходником между основным кабелем и портом коммутатора или другого устройства. Конец без разъёма зачищается и сваривается с внутренним волокном кабеля. Диаметр 0,9 мм позволяет легко работать в плотных местах, но требует осторожности при перегибах.

Безопасность и стандарты

• LSZH - материал оболочки не выделяет токсичных газов при нагреве, подходит для закрытых помещений
• НГ(В)-HFLTx - класс пожарной безопасности: не поддерживает горение, применяется в помещениях с повышенными требованиями к пожарной безопасности
• SC/APC - соответствует ITU-T G.652.D и IEC 61754-4

Преимущества

• Высокая точность соединения благодаря заводскому качеству оконцевания
• Минимальные потери сигнала за счёт APC-полировки (угол 8°)
• Уменьшенный диаметр 0,9 мм увеличивает гибкость и удобство прокладки в ограниченных пространствах
• Негорючий материал LSZH снижает риск распространения пламени
• Жёлтая оболочка гарантирует правильную идентификацию типа волокна

Ограничения применения

• Не предназначен для прямого подключения к оборудованию - требует сварки с основным кабелем
• Тонкая оболочка 0,9 мм менее устойчива к механическим нагрузкам, чем 2 мм или 3 мм - нельзя растягивать, сильно гнуть или давить
• Не рекомендован для внешней прокладки без дополнительной защиты
• Подходит только для одномодовых систем; несовместим с многомодовым оборудованием

Примеры использования

• Оконцевание оптоволоконного кабеля в серверной комнате перед подключением к SFP-модулю
• Монтаж в распределительных коробках на базовой станции мобильной связи
• Интеграция в системы CCTV с использованием одномодового волокна
• Замена повреждённого участка кабеля в корпоративной сети с помощью сварки

Практические советы

• Перед сваркой проверьте целостность волокна и чистоту разъёма - грязь или трещины вызывают значительные потери сигнала
• Используйте защитные колпачки на разъёме до момента подключения - APC-полировка чувствительна к загрязнению
• При работе с шнуром избегайте резких изгибов радиусом меньше 30 мм - это может повредить сердечник волокна
• Учитывайте, что длина 1 м достаточна для большинства внутрипанельных соединений; для более сложных маршрутов используйте удлинители
• При заказе учтите, что в упаковке всегда две единицы - можно сразу запастись двумя шнурами для двух направлений монтажа
