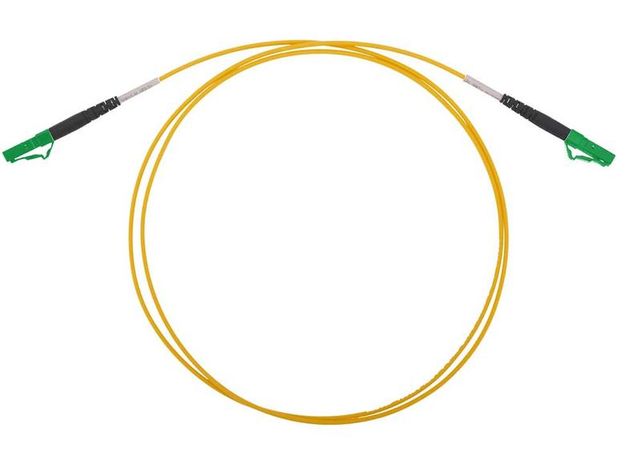

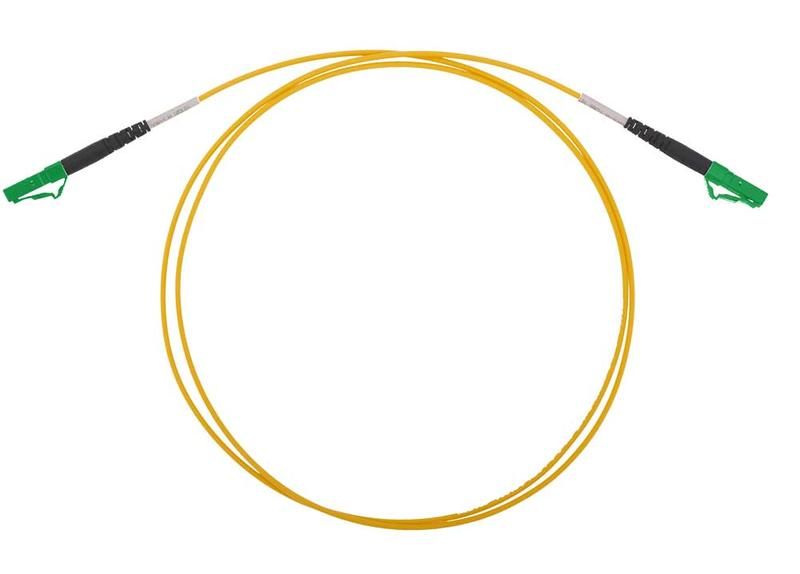

Шнур ШОС-SM/2.0мм-LC/APC-LC/APC-1.0м ССД 130202-03495

Шнур оптоволоконный ШОС-SM с сечением 2.0 мм, разъемы LC/APC-LC/APC, длина 1.0 м от бренда Связьстройдеталь (арт. 130202-03495) предназначен для передачи сигнала на коротких участках с минимальными потерями, особенно там, где важна точная поляризация света - например, в высокочастотных телекоммуникационных системах.

Назначение и область применения

Этот оптоволоконный шнур используется для соединения оборудования в сетях передачи данных, работающих на основе одноволнового режима (SM - single mode). Подходит для связи между активным оборудованием: оптическими коммутаторами, модулями SFP, усилителями, терминалами GPON. Часто применяется в центрах обработки данных, на базовых станциях мобильной связи, в системах IPTV и кабельного телевидения.

Технические характеристики

• Тип волокна: SM (single mode) - одиночный режим распространения света, обеспечивает дальность до 10–80 км
• Длина шнура: 1,0 метр
• Сечение кабеля: 2,0 мм - компактный и гибкий корпус, удобен для маршрутизации в плотных панелях
• Разъёмы: LC/APC - LC/APC (англ. Angled Physical Contact)
• Угол полировки APC: 8° - снижает отражение сигнала до –60 дБ и выше
• Материал жилы: кварцевое стекло
• Защита разъёмов: металлическая фиксирующая защёлка LC, предотвращает случайное выдергивание

Совместимость и монтаж

Шнур ШОС-SM совместим с любым оборудованием, имеющим порты LC/APC. Убедитесь, что на обоих концах оборудование использует именно APC-полировку - смешивание с UPC/PC разъёмами вызывает значительные потери сигнала. Монтаж выполняется без усилия: просто вставьте разъёмы в порты до щелчка. Не перегибайте кабель радиусом менее 30 мм - это повредит волокно. Кабель не требует питания и не чувствителен к ЭМИ.

Безопасность и стандарты

Произведён в соответствии с требованиями ITU-T G.652.D и IEC 60794-1-2. Разъёмы соответствуют TIA-604-5 (FOCIS 5). Нет опасных материалов, не содержит свинец и ртуть. Работает при температуре от -20C до +70C.

Преимущества

• APC-полировка минимизирует отражения - идеально для аналоговых сигналов и PON-систем
• Гибкий кабель с сечением 2,0 мм легко прокладывается даже в ограниченном пространстве
• Фиксация разъёмов LC надёжна - исключает самопроизвольное отключение
• Высокая стабильность затухания сигнала - менее 0,3 дБ на весь шнур

Ограничения применения

• Не подходит для многомодовых систем (MMF) - из-за различий в диаметре ядра волокна
• Запрещено использовать с разъёмами типа SC, ST, FC - они механически несовместимы
• Не предназначена для внешней прокладки - отсутствует броня и UV-защита
• Не рекомендуется применять в условиях постоянного изгиба или трения - возможна микротрещина в волокне

Примеры использования

• Подключение OLT-терминала к ONT в сети FTTH
• Соединение двух оптических плат в серверной стойке
• Линия связи между распределительным пунктом и абонентским терминалом
• Использование в тестовых стендах для проверки оптических модулей

Практические советы

• Перед установкой всегда проверяйте тип полировки на обоих концах - APC ≠ UPC
• Никогда не включайте источник света без подключённого шнура - можно повредить лазер
• Чистите разъёмы специальной салфеткой и спиртом перед каждым подключением
• При хранении не скручивайте шнур - сложите его зигзагом или намотайте на катушку диаметром >50 мм
• Артикул 130202-03495 - это вариант длиной 1 м; если нужна другая длина - выбирайте другие позиции в каталоге
