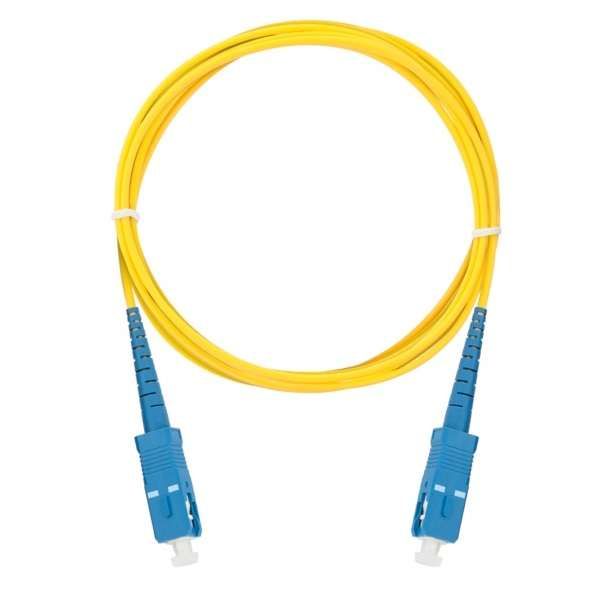

Патч-корд NMF-PC1S2C2-SCU-SCU-002 волоконно-оптический соед. одномод. 9/125мкм стандарта OS2 SC/UPC-SC/UPC одинарн. LSZH нг(В)-HFLTx 2мм желт. 2м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC-SC/UPC одинарный LSZH нг(В)-HFLTx 2 мм желтый 2 м от бренда NIKOMAX (артикул nmf-pc1s2c2-scu-scu-002) предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях с минимальными потерями. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и системах передачи данных.

Назначение и область применения

Патч-корд используется для временного или постоянного соединения оптического оборудования: коммутаторов, маршрутизаторов, серверов, тестеров и других устройств с портами SC/UPC. Применяется в сетях, где важна дальность передачи и стабильность сигнала - например, в городских телекоммуникациях, на объектах ЖКХ, в промышленной автоматике и центрах обработки данных. Одномодовое волокно 9/125 мкм обеспечивает работу на расстояниях до десятков километров без усиления сигнала.

Технические характеристики

• Тип волокна: одномодовое (OS2), диаметр ядра 9 мкм / оболочки 125 мкм
• Цвет оболочки: жёлтый - указывает на тип одномодового волокна
• Длина: 2 метра
• Коннекторы: SC/UPC с обоих концов - поворотная защёлка, низкая отражательная способность
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при возгорании
• Категория огнестойкости: нг(В)-HFLTx - не распространяет горение в вертикальных трассах
• Диаметр кабеля: 2 мм - компактный, удобен для плотной укладки

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим интерфейсы SC/UPC - это стандартные порты на большинстве современных оптических модулей и патч-панелей. Для монтажа достаточно вставить коннекторы в соответствующие гнёзда до щелчка. Убедитесь, что поверхность фибры не загрязнена - используйте специальный очиститель перед подключением. Кабель не рассчитан на частые изгибы радиусом менее 10 мм - соблюдайте допустимый радиус изгиба во время прокладки.

Безопасность и стандарты

Использование оболочки LSZH снижает выделение токсичных газов при нагреве, что делает патч-корд подходящим для установки в закрытых помещениях, в том числе в офисах, метро и медицинских учреждениях. Соответствие категории нг(В)-HFLTx гарантирует, что кабель не будет поддерживать горение при вертикальной прокладке в каналах и лотках, что важно для соблюдения норм пожарной безопасности.

Преимущества

• Минимальные потери сигнала благодаря технологии UPC (Ultra Physical Contact) - более точная полировка торца коннектора
• Устойчивость к внешним воздействиям - оболочка LSZH не выделяет хлора и не корродирует металлические элементы
• Гибкость и компактность - диаметр 2 мм позволяет легко управлять кабелем даже в ограниченных пространствах
• Высокая долговечность - одномодовое волокно OS2 рассчитано на длительную эксплуатацию в условиях переменных температур и влажности

Ограничения применения

• Не подходит для многомодовых систем - использование с волокном 50/125 или 62,5/125 вызовет значительные потери сигнала
• Не рекомендован для прямого подключения к источникам мощного лазера без согласования уровня мощности
• Не предназначен для наружной прокладки - отсутствует защита от УФ-излучения и механических нагрузок
• Работает только с цифровыми оптическими сигналами; не применяется для аналоговой передачи видео или звука без преобразователей

Примеры использования

• Подключение SFP+ модуля на коммутаторе к оптическому патч-панели в серверной
• Передача данных между двумя узлами в центральной АТС
• Тестирование оптических каналов с помощью OTDR-тестера
• Создание резервной линии связи в системе видеонаблюдения с IP-камерами через оптоволокно

Практические советы

• При выборе длины учитывайте запас на изгиб - 2 метра достаточны для большинства внутренних соединений, но для сложных трасс лучше взять 3–5 м
• Никогда не вставляйте коннекторы в грязные или пыльные порты - используйте капсулы для защиты и очистители с спиртом
• Не перегибайте кабель под острыми углами - это может повредить сердцевину волокна и вызвать повышенные потери
• Проверьте цвет оболочки: жёлтый = одномодовый, оранжевый = многомодовый - путаница приведёт к отказу связи
• Артикул nmf-pc1s2c2-scu-scu-002 от NIKOMAX подходит для замены аналогичных изделий других производителей - главное соответствие типа коннектора и волокна
