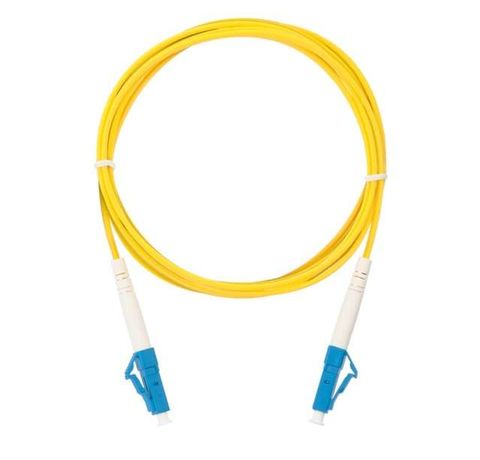

Патч-корд NMF-PC1S2C2-LCU-LCU-002 волоконно-оптический соед. одномод. 9/125мкм стандарта OS2 LC/UPC-LC/UPC одинарн. LSZH нг(В)-HFLTx 2мм желт. 2м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 LC/UPC-LC/UPC одинарный LSZH нг(В)-HFLTx 2 мм желтый 2 м от бренда NIKOMAX (арт. nmf-pc1s2c2-lcu-lcu-002) предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях с минимальными потерями. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и системах передачи информации.

Назначение и область применения

Патч-корд используется для временного или постоянного соединения оптического оборудования: коммутаторов, маршрутизаторов, серверов, тестеров и других устройств с интерфейсами LC. Применяется в сетях операторов связи, ЦОД, системах видеонаблюдения и промышленной автоматизации, где требуется высокая скорость передачи данных и устойчивость к помехам.

Технические характеристики

• Тип волокна: одномодовое (OS2), диаметр ядра 9 мкм / оболочки 125 мкм
• Цвет оболочки: жёлтый - указывает на одномодовое волокно
• Длина: 2 метра
• Коннекторы: LC/UPC на обоих концах - уплотнённая полировка снижает потери отражений
• Оболочка кабеля: LSZH нг(В)-HFLTx - малодымная, негорючая, безопасная при возгорании
• Диаметр кабеля: 2 мм - компактный профиль для плотной укладки
• Тип соединения: одинарный - один канал передачи сигнала

Совместимость и монтаж

Патч-корд совместим со всеми устройствами, поддерживающими стандартизованные коннекторы LC. Для установки достаточно вставить коннекторы в порты до щелчка - фиксация обеспечивается защёлкой. Учитывайте радиус изгиба: не менее 10 диаметров кабеля (не менее 20 мм), чтобы избежать повреждения волокна. Не допускается перегибание, скручивание или давление на кабель.

Безопасность и стандарты

Оболочка выполнена из материала LSZH (Low Smoke Zero Halogen) - при горении выделяет мало дыма и не содержит галогенов, что соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты (например, ЦОД, метро, медицинские учреждения). Кабель имеет класс негорючести нг(В), что позволяет использовать его в вертикальных трассах и закрытых каналах.

Преимущества

• Минимальные потери сигнала благодаря UPC-полировке коннекторов - отражение ниже –50 дБ
• Увеличенная дальность передачи - одномодовое волокно поддерживает связь на десятки километров
• Высокая механическая прочность и долговечность конструкции
• Лёгкий вес и гибкость кабеля упрощают прокладку в ограниченном пространстве

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита от влаги и УФ-излучения
• Не рекомендован для частой переподключаемости более 500 раз - риск повреждения контактов
• Не работает с многомодовым оборудованием - требует точного соответствия типа волокна на обоих концах
• Не следует применять в условиях температур ниже –40 C или выше +85 C - возможна потеря герметичности и хрупкость волокна

Примеры использования

• Подключение сервера к коммутатору в серверной комнате
• Передача сигнала от оптического терминала к модулю SFP+ в сети провайдера
• Использование в качестве диагностического шнура при проверке работоспособности оптических портов
• Соединение элементов системы видеонаблюдения с IP-камерами через оптический трансивер

Практические советы

• Перед подключением всегда проверяйте наличие защитных колпачков на коннекторах - они предохраняют от запыления
• Не прикасайтесь к торцу коннектора руками - масла и пыль вызывают значительные потери сигнала
• Используйте специальные средства для очистки LC-коннекторов - обычные спиртовые салфетки могут оставлять следы
• При прокладке в лотках или трубах используйте мягкие фиксаторы - жесткие зажимы могут деформировать тонкий кабель 2 мм
• Для длинных трасс выбирайте патч-корды с меньшей длиной, чем необходимо - лишние метры увеличивают затухание
