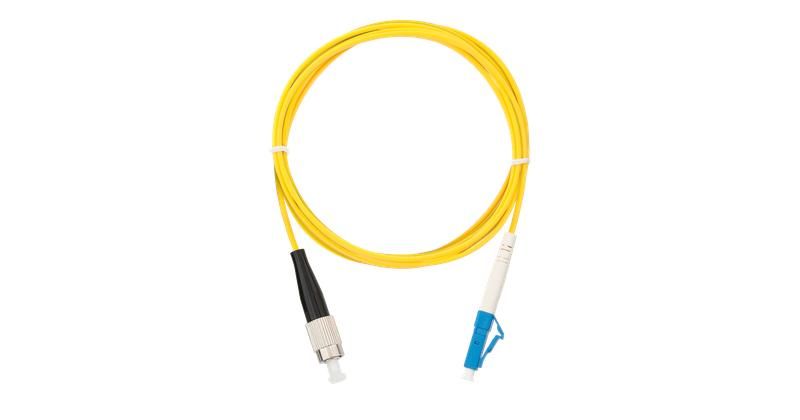

Шнур волоконно-оптический переходной одномод. 9/125мкм стандарта OS2 FC/UPC-LC/UPC одинарный LSZHнг(A)-HFLTx 2мм желт. 2м NIKOMAX NMF-PC1S2C2-FCU-LCU-002

Шнур волоконно-оптический переходной одномод. 9/125 мкм стандарта OS2 FC/UPC-LC/UPC одинарный LSZHнг(A)-HFLTx 2 мм желтый 2 м от бренда NIKOMAX предназначен для соединения оборудования с разными типами оптических разъёмов - например, между патч-панелью и сетевой картой. Артикул nmf-pc1s2c2-fcu-lcu-002 обеспечивает надёжную передачу сигнала на расстояния до нескольких километров.

Назначение и область применения

Этот переходной шнур используется для соединения устройств с интерфейсами FC/UPC и LC/UPC в одномодовой оптоволоконной сети. Подходит для установки в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и на промышленных объектах, где требуется высокая скорость передачи данных и минимальные потери сигнала. Жёлтая оболочка указывает на использование одномодового волокна - это значит, что шнур рассчитан на дальние расстояния и высокую пропускную способность.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, размер ядра 9/125 мкм
• Длина: 2 метра
• Коннекторы: FC/UPC (слева) - LC/UPC (справа)
• Оболочка: LSZHнг(A)-HFLTx, диаметром 2 мм
• Цвет оболочки: жёлтый
• Количество волокон: одинарный (1 волокно)
• Угол полировки: UPC (Ultra Physical Contact) - снижает отражение сигнала

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты FC/UPC или LC/UPC. Коннектор FC/UPC часто встречается в старых системах и на серверных стойках, LC/UPC - в современных коммутаторах и SFP-модулях. Для монтажа достаточно вставить каждый конец в соответствующий порт до щелчка - фиксация механическая, без инструментов. Убедитесь, что коннекторы не повреждены и не запылены - грязь на торцах вызывает потерю мощности сигнала. Не перегибайте шнур радиусом менее 30 мм - это может повредить волокно.

Безопасность и стандарты

Оболочка выполнена из материала LSZHнг(A)-HFLTx - малогорючего, без выделения галогенов и дыма при возгорании. Соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты: офисах, медицинских учреждениях, метро, тоннелях. Материал также устойчив к воздействию масел и химических сред, характерных для промышленной среды.

Преимущества

• Минимальная потеря сигнала за счёт технологии UPC-полировки - меньше отражений, выше качество связи
• Жёлтая оболочка легко отличима от многомодовых (оранжевых) шнуров - исключает ошибки при сборке
• LSZH-оболочка безопасна для закрытых помещений - не выделяет токсичных веществ при нагреве
• Стандарт OS2 гарантирует работу на расстояниях до 10–40 км - идеально для магистральных связей

Ограничения применения

• Не предназначено для многомодовых систем - несовместимо с волокном 50/125 мкм или 62,5/125 мкм
• Не рекомендуется использовать в условиях постоянного изгиба или механического трения - возможна деформация волокна
• FC-коннектор требует осторожного обращения - он более хрупкий, чем LC, и легко повреждается при неправильной затяжке
• Работает только в одном направлении - не является двойным шнуром, поэтому нельзя использовать для обратной связи без внешнего переключения

Примеры использования

• Подключение сервера с SFP+ модулем LC/UPC к патч-панели с FC/UPC портом
• Интеграция старого оптического оборудования (например, SDH-систем) с новыми коммутаторами
• Связь между центральным узлом и удалённым терминалом в городской сети доступа
• Линии передачи данных в промышленных контроллерах, где важна помехоустойчивость

Практические советы

• Перед подключением всегда проверяйте торцы коннекторов через микроскоп или оптический детектор - даже мельчайшая пыль снижает уровень сигнала
• Используйте защитные колпачки, когда шнур не подключен - предотвращает загрязнение и царапины
• При прокладке маршрута избегайте резких углов и давления - оптическое волокно чувствительно к изгибам
• Для тестирования используйте оптический источник и осциллограф - чтобы убедиться, что потери не превышают 0,3 дБ
• Артикул nmf-pc1s2c2-fcu-lcu-002 - единственный вариант в этой серии с такими коннекторами; аналоги с другими типами разъёмов требуют отдельного заказа
