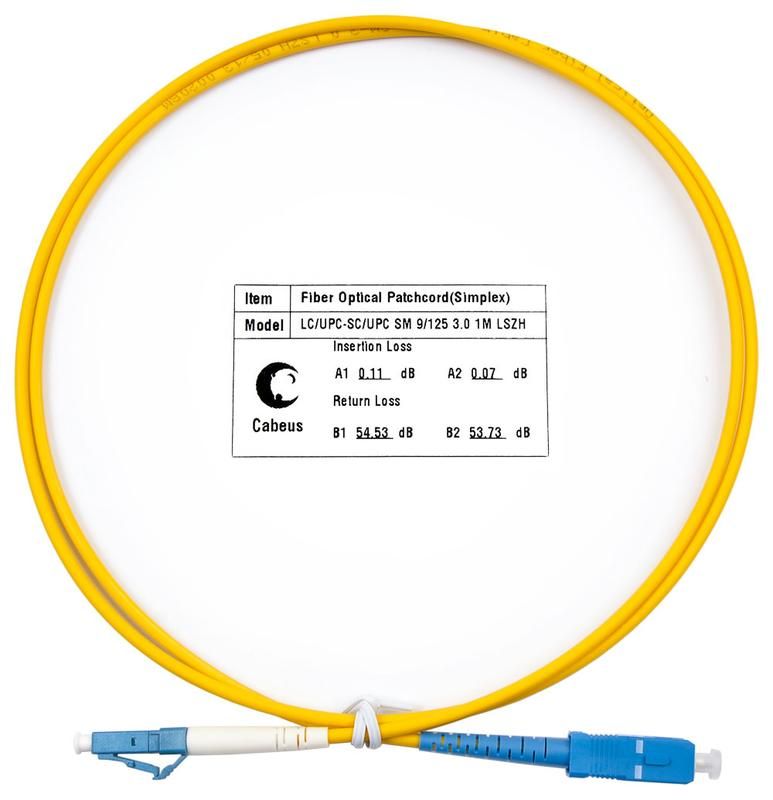

Шнур оптический FOP(s)-9-LC-SC-1m simplex LC-SC 9/125 sm 1м LSZH Cabeus 7377c

Шнур оптический simplex LC-SC 9/125 sm 1м LSZH от Cabeus - это одномодовый патч-корд длиной 1 метр для передачи сигналов на большие расстояния с минимальными потерями. Применяется для подключения серверов, коммутаторов и другого активного оборудования в оптических сетях. Артикулы 7377c и fop(s)-9-lc-sc-1m соответствуют одному продукту.

Назначение и область применения

Шнур оптический simplex LC-SC 9/125 sm 1м LSZH используется для создания временных или постоянных соединений между оптическим оборудованием: например, между портом коммутатора и оптическим модулем, или между распределительным кроссом и устройством пользователя. Подходит для телекоммуникаций, центров обработки данных, систем видеонаблюдения и других применений, где требуется высокая скорость передачи данных и помехоустойчивость.

Технические характеристики

• Тип разъемов: LC (с одной стороны), SC (с другой) - стандартизированные интерфейсы для быстрого подключения и надежного фиксирования.
• Количество волокон: 1 (simplex) - передает данные в одном направлении; для двунаправленной связи нужен второй шнур.
• Тип волокна: одномодовое 9/125 мкм - обеспечивает передачу сигнала на расстояния до 10–80 км без усиления.
• Категория волокна: OS2 - оптимизировано для длинных дистанций и WDM-технологий.
• Тип кабеля: Simplex - один оптический проводник в буферном покрытии 3 мм, легкий и гибкий.
• Оболочка: LSZH (Low Smoke Zero Halogen) - при возгорании выделяет мало дыма и не содержит галогенов, безопасна для закрытых помещений.
• Цвет: желтый - стандартный цвет для одномодовых волокон, позволяет легко отличить от многомодовых (оранжевых).
• Длина: 1 метр - идеальна для внутренней маршрутизации в шкафах и на панелях.

Совместимость и монтаж

Шнур оптический simplex LC-SC 9/125 sm 1м LSZH совместим с любым оборудованием, имеющим порты LC или SC. Коннектор LC - компактный, часто встречается на современных SFP/SFP+ модулях. Коннектор SC - более старый, но распространённый стандарт, особенно в распределительных кросах. Монтаж не требует специальных инструментов: просто вставьте коннекторы до щелчка. Убедитесь, что корпуса разъёмов не повреждены, а защитные колпачки сняты перед подключением.

Безопасность и стандарты

Изделие соответствует требованиям LSZH - материал оболочки не выделяет токсичных газов при нагреве, что делает его подходящим для установки в офисах, серверных и жилых зонах. Производитель Cabeus гарантирует соответствие международным нормам качества сборки и тестирования. Отдельная маркировка полярности помогает правильно ориентировать шнур при сложных схемах подключения.

Преимущества

• Минимальные потери сигнала за счет одномодового волокна OS2 - подходит для высокоскоростных сетей (10G, 40G, 100G).
• LSZH-оболочка снижает риск распространения огня и уменьшает токсичность дыма - важное преимущество для плотных установок.
• Чёткая маркировка полярности исключает ошибки при подключении в двухнаправленных каналах.
• Индивидуальная упаковка сохраняет целостность коннекторов до момента монтажа.

Ограничения применения

• Не предназначен для работы на расстояниях менее 10 метров - для таких задач лучше использовать многомодовые шнуры (OM3/OM4).
• Один канал (simplex) - нельзя передавать данные в обоих направлениях через один шнур. Для двунаправленной связи нужны два шнура или duplex-версия.
• Не рассчитан на частые перегибы и механические нагрузки - радиус изгиба не должен быть меньше 10× диаметра кабеля (≈30 мм).

Примеры использования

• Подключение SFP-модуля на коммутаторе Cisco к оптическому кроссу с разъёмом SC.
• Соединение оптического терминалa GPON с распределительной панелью в этажном шкафу.
• Передача сигнала от камеры IP с оптоволоконным выходом к NVR с SC-портами.

Практические советы

• Проверяйте цвет коннекторов: желтый = одномодовый, оранжевый = многомодовый - неверное сочетание приведёт к потере сигнала.
• Никогда не включайте оборудование без защиты на коннекторах - пыль и грязь на торцах волокна вызывают значительные потери.
• Учитывайте посадочные размеры: LC - маленький прямоугольный разъём, SC - квадратный с фиксацией. Убедитесь, что ваше оборудование поддерживает эти типы.
• Для длительной эксплуатации используйте защитные крышки после отключения - продлевают срок службы коннекторов.
