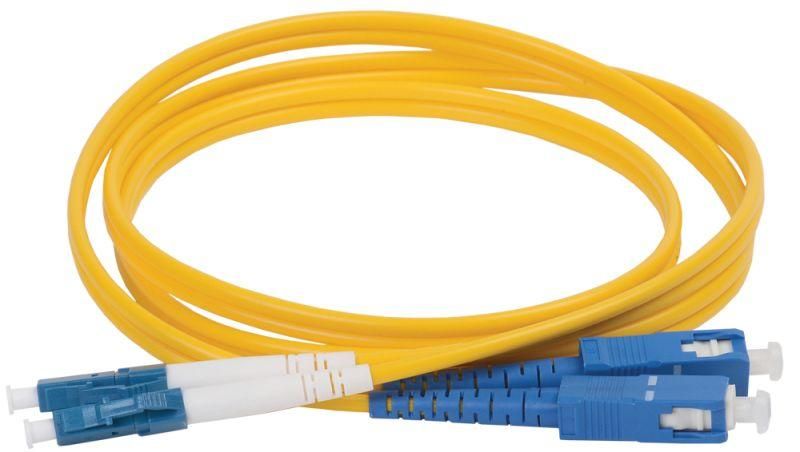

Оптический (патч-корд), SM, 9/125 (OS2), LC/UPC-SC/UPC,(Duplex),3м | FPC09-LCU-SCU-C2L-3M ITK IEK

Оптический патч-корд ITK fpc09-lcu-scu-c2l-3m - это двухжильный кабель с разъёмами LC/UPC на одном конце и SC/UPC на другом, предназначенный для надёжной передачи сигнала в одномодовых оптоволоконных сетях. Кабель выполнен из волокна OS2 с оболочкой LSZH, обеспечивает срок службы до 15 лет и подходит для внутренней прокладки в офисах, центрах обработки данных и телекоммуникационных шкафах.

Назначение и область применения

Патч-корд ITK fpc09-lcu-scu-c2l-3m используется для временного или постоянного соединения оптического оборудования: маршрутизаторов, коммутаторов, optical transceivers, тестового оборудования и других устройств с интерфейсами LC или SC. Применяется в локальных сетях, системах FTTH, CCTV, телекоммуникациях и центрах обработки данных, где требуется высокая стабильность сигнала и минимальные потери.

Технические характеристики

• Тип волокна: одномодовое OS2 (9/125 мкм) - оптимально для длинных расстояний и высоких скоростей передачи данных;
• Длина кабеля: 3 метра - удобная длина для внутришкафной коммутации и подключения смежного оборудования;
• Разъёмы: LC/UPC (слева) и SC/UPC (справа) - совместимы с большинством современных оптических портов; UPC-полировка снижает отражения и улучшает качество сигнала;
• Количество жил: 2 (дуплекс) - позволяет одновременно передавать и принимать сигнал;
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений;
• Цвет оболочки: жёлтый - стандартизированная цветовая маркировка для одномодовых волокон;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях.

Совместимость и монтаж

Патч-корд ITK fpc09-lcu-scu-c2l-3m совместим с любым оборудованием, имеющим порты LC или SC. Установка проста: достаточно вставить разъёмы в соответствующие гнёзда до щелчка. Не требует специального инструмента. Обращайте внимание на радиус изгиба - не менее 10 диаметров кабеля, чтобы избежать повреждения волокна. Не допускается перегибание, скручивание или давление на кабель.

Безопасность и стандарты

Использование оболочки LSZH соответствует требованиям пожарной безопасности для помещений с повышенной плотностью оборудования (например, серверные комнаты). Материал не поддерживает горение и не выделяет галогены при возгорании. Производитель применяет волокно Corning и феррулы Adamant - компоненты, соответствующие международным стандартам IEC 61754 и TIA-568.

Преимущества

• Высокая точность сборки благодаря использованию феррулов Adamant - минимизация потерь на соединении;
• Устойчивость к помехам - оптика не чувствительна к ЭМИ, что важно в средах с мощными источниками электромагнитного излучения;
• Низкая затухаемость волокна OS2 - поддерживает передачу на расстояния до 10–40 км без репитеров;
• Лёгкий вес и гибкость - удобство при прокладке в ограниченном пространстве;
• Стандартный желтый цвет - быстрая визуальная идентификация типа волокна.

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует защита от UV-излучения, влаги и механических нагрузок;
• Не рекомендован для частого подключения/отключения более 500 раз - риск износа разъёмов;
• Не работает с многомодовым оборудованием - волокно OS2 имеет другой диаметр и режим распространения света;
• Запрещено использовать в местах с температурой ниже –20C и выше +70C - возможна потеря герметичности и деформация оболочки.

Примеры использования

• Подключение SFP+ модуля в коммутаторе Cisco к оптическому порту SC на терминале OLT;
• Соединение тестера OTDR с оптическим распределительным пунктом (ODP);
• Передача сигнала между сервером с LC-портом и стойкой с SC-панелью в центре обработки данных;
• Временная замена поврежденного кабеля в сети GPON.

Практические советы

• Перед подключением всегда проверяйте чистоту разъёмов - грязь вызывает значительные потери сигнала. Используйте специальные очистители для оптики;
• При прокладке в шкафах используйте кабельные каналы и фиксаторы - предотвратите случайное выдергивание;
• Не перетягивайте кабель - напряжение на волокне может привести к микротрещинам даже при невидимом изгибе;
• При замене старого патч-корда на новый - сверяйте тип разъёмов: LC/SC отличается от SC/LC, хотя функционально одинаковы;
• Этот патч-корд ITK fpc09-lcu-scu-c2l-3m идеально подходит для замены аналогов с такими же параметрами - он не требует переоборудования портов.
