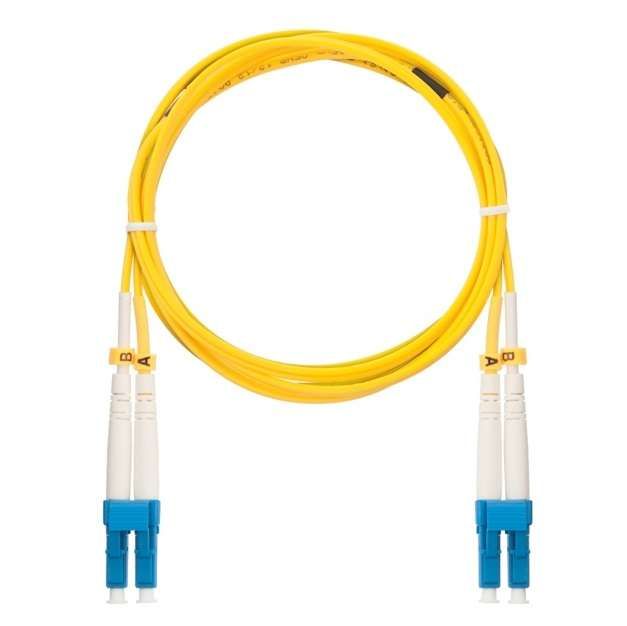

Патч-корд NMF-PC2S2C2-LCU-LCU-003 волоконно-оптический соед. одномод. 9/125мкм стандарта OS2 LC/UPC-LC/UPC двойн. LSZH нг(В)-HFLTx 2мм желт. 3м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 2 мм желтый 3м от бренда NIKOMAX (артикул nmf-pc2s2c2-lcu-lcu-003) предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях с минимальными потерями. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и промышленных системах.

Назначение и область применения

Этот патч-корд используется для соединения оптического оборудования - например, коммутаторов, маршрутизаторов, трансиверов, тестеров и других устройств с интерфейсами LC. Он обеспечивает надёжную передачу данных на расстояния до десятков километров за счёт одномодового волокна. Применяется в сетях операторов связи, центрах обработки данных, промышленных автоматизированных системах, где важны стабильность и малые потери сигнала.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм, стандарт OS2
• Длина: 3 метра
• Коннекторы: LC/UPC - два одинаковых разъёма с улучшенным полировочным покрытием
• Оболочка: LSZH (низкое выделение дыма и газов при горении), нг(В) - негорючая, соответствует требованиям пожарной безопасности
• Цвет оболочки: жёлтый - указывает на тип волокна (одномодовое)
• Диаметр кабеля: 2 мм - компактный профиль для плотной укладки
• Тип: двойной - содержит два отдельных волокна с пометкой полярности (A/B)
• Маркировка HFLTx - означает повышенную устойчивость к механическим воздействиям и температурным колебаниям

Совместимость и монтаж

Патч-корд совместим со всеми устройствами, имеющими порты LC/UPC. Установка проста: достаточно вставить коннекторы в соответствующие слоты до щелчка. Благодаря двойной конструкции, каждый канал имеет свою полярность - важно соблюдать правильное направление передачи сигнала (TX/RX). Для монтажа в панелях и коробках учтите минимальный радиус изгиба - не менее 10 мм, чтобы не повредить волокно. Кабель не требует специальных инструментов, но нельзя допускать перегибов и сдавливания.

Безопасность и стандарты

Оболочка выполнена из материала LSZH (Low Smoke Zero Halogen), что снижает опасность при возгорании: минимум дыма и отсутствие токсичных галогенов. Наличие маркировки нг(В) подтверждает соответствие нормам пожарной безопасности для установки внутри зданий. Коннекторы LC/UPC соответствуют стандартам IEC 61754-20 и TIA-604-5, гарантируют низкий уровень отражений (менее –55 дБ).

Преимущества

• Высокая точность полировки UPC - снижает потери сигнала и увеличивает срок службы соединения
• Уплотнённая конструкция 2 мм позволяет легко управлять кабелями в ограниченных пространствах
• LSZH + нг(В) - безопасно для закрытых помещений, офисов, серверных комнат
• Жёлтая оболочка - сразу видно, что это одномодовый кабель, исключает путаницу с многомодовым
• Doubled design - удобен для одновременной передачи и приёма сигнала (например, в SFP+ модулях)

Ограничения применения

Не применяется в условиях постоянного контакта с водой или агрессивными химикатами - оболочка LSZH не является герметичной. Не рекомендован для прокладки вне помещений без защиты (не имеет бронирования). Максимальная рабочая нагрузка - не более 10 Н на коннектор; избыточное усилие при подключении может повредить внутреннее волокно. Не подходит для передачи аналоговых видеосигналов - предназначен исключительно для цифровой оптической связи.

Примеры использования

• Подключение SFP/SFP+ модулей в коммутаторах Cisco, Juniper, Huawei
• Соединение оптических терминалов OLT и ONT в FTTH-сетях
• Переподключение тестового оборудования (OTDR, мощностные измерители) в лаборатории
• Интеграция в системы промышленной автономной связи (PROFINET, EtherCAT через оптические преобразователи)

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов - даже микроскопическая пыль вызывает значительные потери сигнала
• Используйте защитные крышки на свободных коннекторах, пока они не подключены
• При прокладке в трассах с другими кабелями не перекручивайте патч-корд - это может вызвать микротрещины в волокне
• Для длинных линий используйте этот патч-корд только как переходник - он не заменяет основной кабель
• Артикул nmf-pc2s2c2-lcu-lcu-003 от NIKOMAX идеально сочетается с оборудованием, поддерживающим LC/UPC - особенно в средах с высокими требованиями к надёжности
