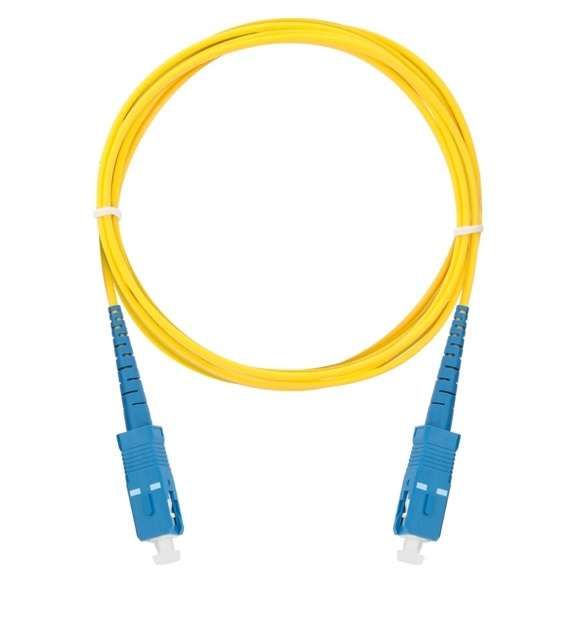

Патч-корд NMF-PC1S2C2-SCU-SCU-003 волоконно-оптический соед. одномод. 9/125мкм стандарта OS2 SC/UPC-SC/UPC одинарн. LSZH нг(В)-HFLTx 2мм желт. 3м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC-SC/UPC одинарный LSZH нг(В)-HFLTx 2 мм желтый 3 м от бренда NIKOMAX (арт. nmf-pc1s2c2-scu-scu-003) предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях с минимальными потерями. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и системах передачи данных.

Назначение и область применения

Патч-корд используется для временного или постоянного соединения оптического оборудования: коммутаторов, маршрутизаторов, серверов, тестеров и других устройств с интерфейсами SC/UPC. Применяется в сетях операторов связи, ЦОД, IPTV, системах видеонаблюдения и любых проектах, где требуется высокая пропускная способность и дальность передачи сигнала до 10–80 км.

Технические характеристики

• Тип волокна: одномодовое (OS2), диаметр ядра 9 мкм / оболочки 125 мкм
• Цвет оболочки: жёлтый - указывает на одномодовое волокно
• Длина: 3 метра
• Тип коннекторов: SC/UPC - прямоугольный, фиксирующийся защёлкой, с улучшенной полировкой для снижения потерь
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при горении
• Категория огнестойкости: нг(В)-HFLTx - не распространяет горение в групповой установке
• Диаметр кабеля: 2 мм - компактный профиль для плотной укладки
• Количество каналов: одинарный - один оптический канал на шнур

Совместимость и монтаж

Патч-корд совместим со всеми устройствами, оснащёнными портами SC/UPC - это стандартные интерфейсы на большинстве современных оптических модулей SFP/SFP+. Для подключения просто вставьте коннекторы в соответствующие гнёзда до щелчка. Убедитесь, что поверхности коннекторов чистые - грязь вызывает значительные потери сигнала. Не допускайте перегибов кабеля радиусом менее 30 мм - это повредит волокно.

Безопасность и стандарты

Использование LSZH-оболочки обеспечивает соответствие требованиям безопасности в закрытых помещениях: при возгорании материал выделяет мало дыма и не содержит токсичных галогенов. Класс огнестойкости нг(В)-HFLTx гарантирует, что шнур не будет поддерживать горение при групповом расположении кабелей, что важно для помещений с повышенными требованиями к пожарной безопасности.

Преимущества

• Минимальные потери сигнала благодаря UPC-полировке коннекторов - идеально для длинных линий
• Устойчивость к внешним воздействиям: оболочка LSZH не выделяет едких веществ даже при нагреве
• Гибкость и компактность (2 мм) позволяют легко укладывать шнур в ограниченном пространстве
• Жёлтая оболочка сразу отличает одномодовый тип от многомодового - исключает ошибки при монтаже

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита от влаги и механических нагрузок
• Не работает с коннекторами типа LC, FC или ST - требуются переходники
• Не рассчитан на частые изгибы и трение - не рекомендуется использовать как мобильный кабель
• Подходит только для одномодовых систем; применение в многомодовых сетях (например, с OM3/OM4) приведёт к большим потерям

Примеры использования

• Подключение сервера к оптическому коммутатору в ЦОД
• Соединение медиапреобразователя с оптическим терминалом в сети провайдера
• Тестирование линии связи с помощью оптического тестера
• Переподключение оборудования в распределительном шкафу без простоя системы

Практические советы

• Перед подключением всегда проверяйте коннекторы через микроскоп - наличие пыли или царапин снижает качество сигнала
• Не затягивайте коннекторы слишком сильно - это может повредить внутреннюю часть адаптера
• Храните шнур в оригинальной катушке или намотанном состоянии, чтобы избежать перегибов
• Для длинных линий используйте именно этот тип (OS2), так как он стандартизирован для работы на расстояниях свыше 2 км
• Патч-корд NIKOMAX (nmf-pc1s2c2-scu-scu-003) лучше всего сочетается с другими продуктами этой серии - они проходят единую сертификацию качества
