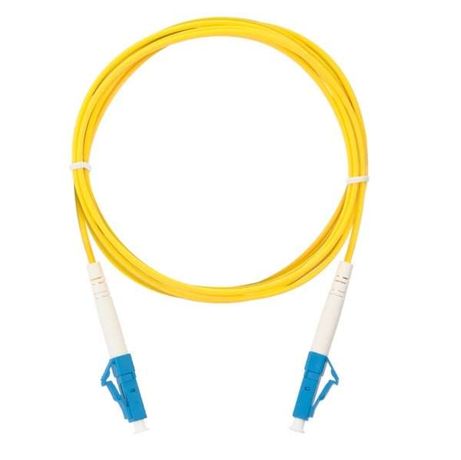

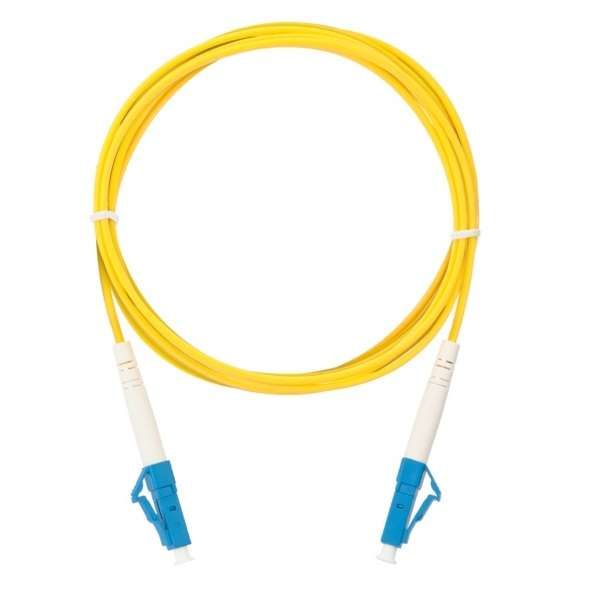

Патч-корд NMF-PC1S2C2-LCU-LCU-003 волоконно-оптический соед. одномод. 9/125мкм стандарта OS2 LC/UPC-LC/UPC одинарн. LSZH нг(В)-HFLTx 2мм желт. 3м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 LC/UPC-LC/UPC одинарный LSZH нг(В)-HFLTx 2 мм желтый 3 м от бренда NIKOMAX (артикул nmf-pc1s2c2-lcu-lcu-003) предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях с минимальными потерями. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и промышленных системах.

Назначение и область применения

Патч-корд используется для временного или постоянного соединения оптического оборудования: коммутаторов, маршрутизаторов, трансиверов, тестеров и других устройств с интерфейсом LC. Применяется в сетях, требующих высокой пропускной способности и малых потерь сигнала - например, в FTTx, центрах обработки данных, городских и магистральных сетях. Одномодовое волокно 9/125 мкм обеспечивает работу на длинах волн 1310 нм и 1550 нм, что позволяет передавать данные на расстояния до десятков километров.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм, класс OS2
• Длина: 3 метра
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Коннекторы: LC/UPC - два одинаковых коннектора с улучшенным полировочным покрытием
• Тип кабеля: одинарный (одно волокно), диаметром 2 мм
• Оболочка: LSZH (Low Smoke Zero Halogen) - мало дымящаяся, безгалогенная, самозатухающая
• Огнестойкость: нг(В) - не распространяет горение при групповой прокладке
• Маркировка: HFLTx - указывает на соответствие требованиям к гибкости и долговечности

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, использующим LC-коннекторы UPC типа. Коннекторы LC поддерживают плотную компактную установку в патч-панелях и модулях. Для монтажа достаточно вставить коннекторы в порты до щелчка - фиксация осуществляется защелкой. Убедитесь, что порты оборудования также используют LC/UPC. Не применяйте силу при подключении - это повредит оптический контакт. Кабель имеет достаточную гибкость для прокладки в ограниченных пространствах, но не рекомендуется перегибать его радиусом менее 10 мм.

Безопасность и стандарты

Оболочка LSZH соответствует нормам безопасности для помещений с повышенными требованиями к пожарной безопасности - офисам, серверных, метро, тоннелях. Наличие маркировки нг(В) означает, что кабель не поддерживает горение при прокладке в пучках. Соответствует требованиям IEC 60794-1-2 и GOST R 58100.2–2018 для оптических кабелей связи.

Преимущества

• Высокая точность полировки UPС снижает уровень отражений и потери сигнала
• LSZH-оболочка безопасна при возгорании - не выделяет токсичных газов
• Уменьшенный диаметр 2 мм упрощает прокладку в плотных кабельных каналах
• Жёлтый цвет легко отличается от многомодовых кабелей (оранжевые), предотвращая ошибки при подключении
• Стандартная длина 3 м - оптимальна для большинства внутренних соединений

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не рассчитан на частые изгибы и механическое растяжение - не использовать как мобильный кабель
• Работает только с одномодовым оборудованием; несовместим с многомодовыми трансиверами
• Не следует применять в средах с температурой ниже -20 C или выше +70 C без проверки условий эксплуатации

Примеры использования

• Подключение SFP+ модулей к коммутатору в серверной комнате
• Соединение OLT и ONT в сети FTTH
• Переподключение тестового оборудования (OTDR, мощностный мер) к оптическому участку
• Интерконнект между стойками в дата-центре

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов - грязь вызывает значительные потери сигнала
• Используйте защитные колпачки при хранении и транспортировке - открытый коннектор легко повредить
• При прокладке в пучке с другими кабелями соблюдайте допустимый радиус изгиба - минимум 10 мм
• Проверьте тип волокна на другом конце линии: этот патч-корд работает только с одномодовыми системами
• Артикул nmf-pc1s2c2-lcu-lcu-003 - идеальный выбор для замены старых кабелей в существующих сетях с LC-портами
