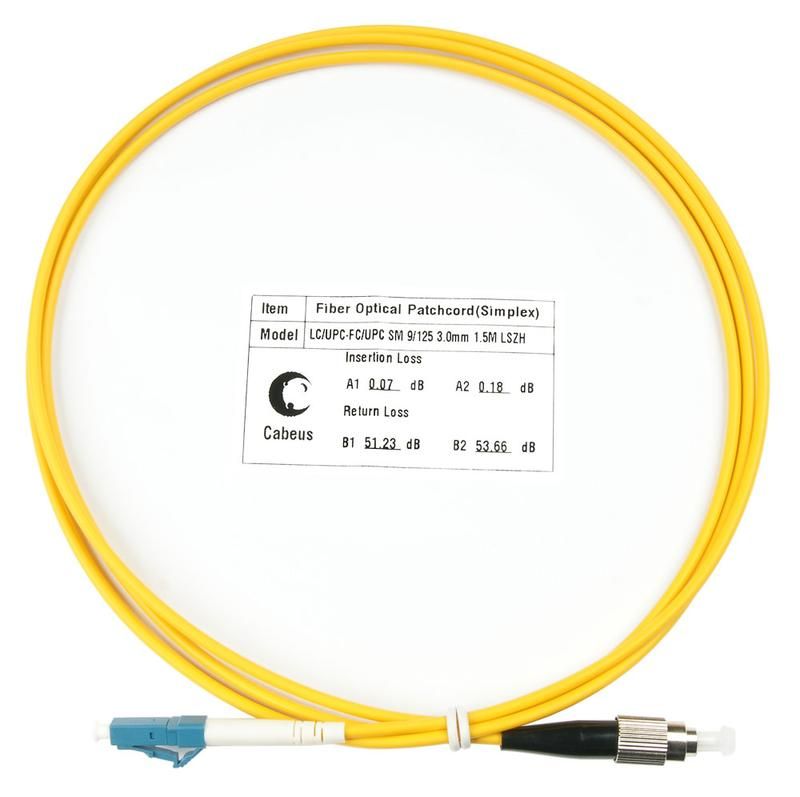

Шнур оптический FOP(s)-9-LC-FC-1.5m simplex LC-FC 9/125 sm 1.5м LSZH Cabeus 7510c

Шнур оптический simplex LC-FC 9/125 sm 1,5м LSZH от Cabeus - это одномодовый патч-корд с одиночным волокном, предназначенный для надёжного соединения оптического оборудования в телекоммуникационных сетях. Артикул fop(s)-9-lc-fc-1,5m соответствует требованиям к передаче сигналов на большие расстояния с минимальными потерями.

Назначение и область применения

Шнур оптический simplex LC-FC 9/125 sm 1,5м LSZH используется для подключения активного оборудования - например, маршрутизаторов, коммутаторов, оптических терминалов - к распределительным устройствам: оптическим кроссам, patch panels, телекоммуникационным шкафам. Применяется в сетях FTTH, корпоративных LAN, центрах обработки данных и других системах, где требуется высокая пропускная способность и стабильность сигнала.

Технические характеристики

• Тип волокна: одномодовое 9/125 мкм (OS2) - обеспечивает передачу сигнала на расстояние до 10–40 км без репитеров
• Количество волокон: 1 (simplex) - один канал передачи данных в одном направлении
• Разъёмы: LC слева, FC справа - совместимы с большинством современных оптических портов
• Длина: 1,5 метра - оптимальна для внутренних соединений в шкафах и на панелях
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений
• Цвет: жёлтый - стандартизированный цвет для одномодовых волокон, отличает от многомодовых (оранжевых)
• Маркировка полярности: есть - позволяет легко определить направление передачи сигнала (Tx/Rx)

Совместимость и монтаж

Шнур оптический simplex LC-FC 9/125 sm 1,5м LSZH совместим с любым оборудованием, имеющим порты LC или FC. Коннектор LC - малогабаритный, часто встречается на SFP/SFP+ модулях. FC - винтовой фиксатор, устойчив к вибрациям, типичен для тестового оборудования и базовых станций. Монтаж требует аккуратной работы: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксаторы слишком сильно - это повредит волокно. Подключайте только после проверки чистоты торцевых поверхностей коннекторов.

Безопасность и стандарты

Изделие соответствует требованиям к материалам с низким дымообразованием и безгалогенной оболочкой (LSZH), что делает его подходящим для установки в помещениях с ограниченной вентиляцией - серверных, офисах, метро, эвакуационных зонах. Произведено в соответствии с международными стандартами качества на оптические соединения IEC 61754-20 (LC) и IEC 61754-7 (FC).

Преимущества

• Высокая точность сборки коннекторов - потери на соединении ниже 0,3 дБ
• Устойчивость к механическому воздействию за счёт буферного покрытия 3 мм
• Чёткая маркировка полярности снижает риск ошибок при подключении
• Индивидуальная упаковка каждого патч-корда предотвращает загрязнение и повреждение во время хранения и транспортировки
• Гарантированная прохождение тестирования на заводе - каждый экземпляр сертифицирован

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не рекомендован для частых переподключений более 500 раз - срок службы коннекторов ограничен
• Не работает с многомодовым оборудованием (например, OM3/OM4) - несовместимость по диаметру ядра
• Фиксация FC требует ручного усилия; не подходит для мест с постоянной вибрацией без дополнительной защиты

Примеры использования

• Подключение SFP-модуля в коммутаторе к оптическому кроссу через FC-порт
• Соединение OLT-терминала с распределительной коробкой в сети GPON
• Передача сигнала от оптического приёмника к анализатору в лаборатории
• Заполнение свободных портов в патч-панели в серверной комнате

Практические советы

• При выборе длины учтите, что 1,5 м - минимум для удобного доступа к задним панелям шкафов. Для длинных трасс используйте другие варианты.
• Никогда не включайте оборудование без проверки чистоты коннекторов - даже микроскопическая пыль вызывает значительные потери сигнала.
• Храните шнур оптический simplex LC-FC 9/125 sm 1,5м LSZH в оригинальной упаковке до момента монтажа - защита от пыли и изгиба продлевает срок службы.
• При замене патч-кордов помечайте их по полярности - это ускоряет диагностику и обслуживание сети.
