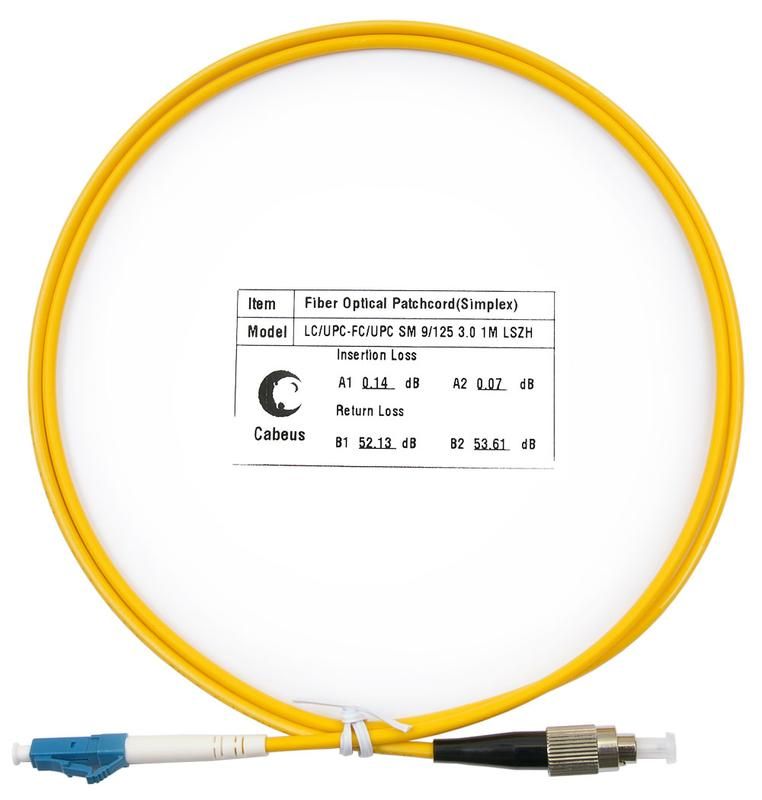

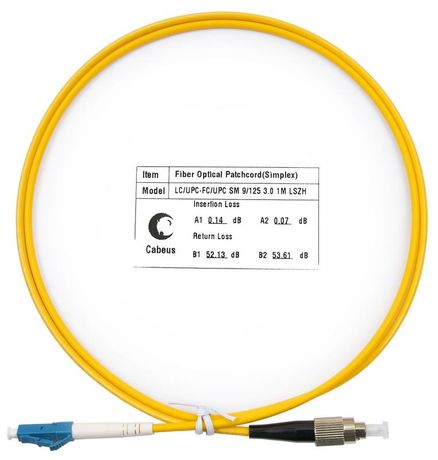

Шнур оптический FOP(s)-9-LC-FC-1m simplex LC-FC 9/125 sm 1м LSZH Cabeus 7373c

Шнур оптический simplex LC-FC 9/125 sm 1м LSZH от Cabeus - это одномодовый патч-корд длиной 1 метр для передачи сигналов на большие расстояния с минимальными потерями. Подходит для подключения серверов, оптических модулей и распределительных щитов в телекоммуникациях и сетях связи.

Назначение и область применения

Шнур оптический simplex LC-FC 9/125 sm 1м LSZH используется для временного или постоянного соединения активного оптического оборудования: трансиверов, маршрутизаторов, коммутаторов, OLT-устройств. Применяется в оптических кроссах, телекоммуникационных шкафах, центральных офисах и точках доступа. Благодаря одному волокну и типу OS2, идеально подходит для высокоскоростных сетей до 10 Гбит/с и выше на расстояниях до 10–40 км.

Технические характеристики

• Тип волокна: одномодовое 9/125 мкм (стандарт OS2)
• Количество волокон: 1 (simplex)
• Длина: 1 метр
• Разъём 1: LC (уплотнённый, малогабаритный)
• Разъём 2: FC (винтовой зажим, надёжная фиксация)
• Оболочка кабеля: LSZH (безгалогенная, низкая дымообразование и токсичность при горении)
• Цвет жилы: желтый (стандарт для одномодового волокна)
• Диаметр буферного покрытия: 3 мм

Совместимость и монтаж

Шнур оптический simplex LC-FC 9/125 sm 1м LSZH совместим с любым оборудованием, имеющим порты LC или FC. Коннектор LC подключается к платам SFP/SFP+, коннектор FC - к старому оборудованию, тестовым приборам или панелям с винтовым креплением. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксацию FC слишком сильно - это повредит волокно. Убедитесь, что разъёмы чистые перед подключением - даже микроскопическая пыль снижает мощность сигнала.

Безопасность и стандарты

Кабель выполнен из материала LSZH - он не выделяет галогены при возгорании, что соответствует требованиям безопасности для помещений с людьми: серверных комнат, метро, медицинских учреждений. Соответствует международным нормам на оптические патч-корды, хотя явного указания стандарта IEC или TIA в данных нет. Произведено в соответствии с внутренними стандартами Cabeus, все экземпляры проходят проверку потерь на заводе.

Преимущества

• Минимальные потери сигнала за счёт одномодового волокна OS2
• Устойчивость к внешним помехам - оптика не реагирует на ЭМИ
• LSZH-оболочка безопасна для закрытых помещений
• Чёткая маркировка полярности позволяет легко определить направление передачи сигнала
• Индивидуальная упаковка предохраняет коннекторы от загрязнения и механических повреждений

Ограничения применения

Не предназначен для многомодовых систем (например, с волокном 50/125 или 62,5/125) - несовместим по режиму распространения света. Не используйте в условиях постоянного изгиба, давления или в местах с риском перетирания. Нельзя применять в качестве основного кабеля - это только патч-корд для краткосрочного или переходного соединения. Температурный диапазон не указан - рекомендуется избегать температур ниже -20C и выше +70C без дополнительной защиты.

Примеры использования

• Подключение SFP+ модуля в коммутаторе к FC-портам тестового осциллографа
• Соединение OLT-устройства с распределительной панелью в GPON-сети
• Переход от современной системы с LC-коннекторами к устаревшему оборудованию с FC
• Лабораторные испытания оптических модулей в контролируемых условиях

Практические советы

• При установке всегда снимите защитные колпачки с коннекторов сразу перед подключением - они защищают от пыли, но сами становятся источником загрязнения, если долго лежат рядом
• Проверьте цвет волокна: желтый = одномодовое, оранжевый = многомодовое - чтобы не перепутать
• Для частого подключения/отключения лучше использовать LC-LC, так как FC требует вращения - увеличивает износ
• Запомните: LC - это “прямоугольник”, FC - “винтик”. Это поможет быстрее найти нужный порт в шкафу
• Храните шнур оптический simplex LC-FC 9/125 sm 1м LSZH в оригинальной упаковке - она сохраняет целостность коннекторов и маркировку
