Шнур оптический FOP(s)-9-LC-LC-1m simplex LC-LC 9/125 sm 1м LSZH Cabeus 7375c

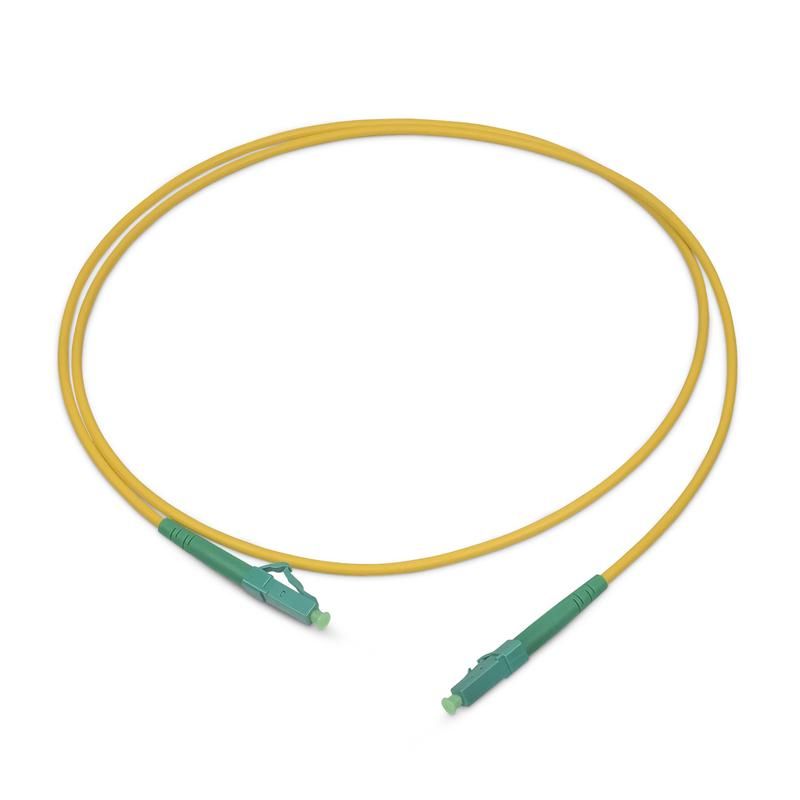

Шнур оптический simplex LC-LC 9/125 sm 1м LSZH от Cabeus - это одномодовый патч-корд длиной 1 метр с коннекторами LC на обоих концах, предназначенный для передачи высокоскоростных оптических сигналов в телекоммуникационных и сетевых системах. Изделие выполнено из безгалогенного материала (LSZH) и соответствует требованиям OS2.

Назначение и область применения

Шнур оптический simplex LC-LC 9/125 sm 1м LSZH используется для временного или постоянного соединения активного оборудования: маршрутизаторов, коммутаторов, серверов, оптических терминалов и других устройств с интерфейсом LC. Применяется в распределительных шкафах, оптических кроссах, центральных офисах и точках доступа. Подходит для построения локальных сетей, FTTH-систем и backbone-соединений, где требуется надежная передача данных на большие расстояния с минимальными потерями.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Тип волокна: одномодовое 9/125 мкм (OS2)
• Количество волокон: 1 (simplex)
• Тип разъемов: LC–LC (оба конца)
• Длина: 1 м
• Тип кабеля: simplex - одиночное волокно в буферном покрытии 3 мм
• Материал оболочки: LSZH (безгалогенный, малодымный, негорючий)
• Цвет оболочки: желтый - стандарт для одномодовых волокон
• Маркировка: наличие пометки полярности (Tx/Rx) для правильного подключения

Совместимость и монтаж

Шнур оптический simplex LC-LC 9/125 sm 1м LSZH совместим со всеми оборудованием, поддерживающим стандартизованные коннекторы LC. Коннекторы LC имеют миниатюрную форму и фиксируются защелкой - подходят для плотной установки в патч-панелях и модульных платформах. Монтаж требует аккуратного обращения: не перегибайте кабель радиусом менее 10 см, не затягивайте зажимы слишком сильно. Убедитесь, что коннекторы не повреждены и не запылены - перед подключением используйте очистители для оптики.

Безопасность и стандарты

Оболочка кабеля изготовлена по технологии LSZH - материал не выделяет галогенные газы при горении, что делает его безопасным для использования в закрытых помещениях, особенно там, где есть люди (офисы, медицинские учреждения, метро, жилые здания). Соответствует требованиям IEC 60754-2 и EN 50267-2-2. Несмотря на то, что в характеристиках указано «соответствие стандартам: Безгалогенный», изделие не имеет явной сертификации по ISO/IEC 11801, однако производится в соответствии с рекомендациями производителя Cabeus и проходит заводскую проверку каждого экземпляра.

Преимущества

• Высокая стабильность передачи сигнала благодаря одномодовому волокну OS2 - поддерживает скорости до 100 Гбит/с и более на расстоянии до 10 км
• Уменьшенный риск возгорания и токсичных выбросов благодаря LSZH-оболочке
• Чёткая маркировка полярности позволяет избежать ошибок при подключении Tx/Rx
• Индивидуальная упаковка сохраняет целостность коннекторов и предотвращает загрязнение до момента монтажа
• Желтый цвет оболочки - визуальное отличие от многомодовых кабелей (оранжевые), снижает вероятность путаницы при обслуживании

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не рассчитан на частые изгибы, растяжение или механическую нагрузку - не использовать в качестве силового или мобильного кабеля
• Работает только с оборудованием, имеющим порты LC; несовместим с SC, ST, FC без переходников
• Длина 1 м ограничивает применение в крупных распределительных шкафах - для длинных трасс нужен кабель большей длины

Примеры использования

• Подключение SFP+ модулей в коммутаторе Cisco к оптическому трансиверу на другом устройстве
• Соединение OLT и ONT в сети GPON
• Переподключение каналов внутри оптического кросса в ЦОД
• Лабораторные тесты оптического оборудования с использованием эталонных ссылок

Практические советы

• При замене патч-корда всегда сверяйте тип волокна: одномодовый (желтый) нельзя менять на многомодовый (оранжевый) - это вызовет потери сигнала
• Проверьте маркировку полярности перед подключением - неверная ориентация Tx/Rx приведёт к отсутствию связи даже при физической исправности кабеля
• Храните шнур оптический simplex LC-LC 9/125 sm 1м LSZH в оригинальной упаковке до момента монтажа - открытые коннекторы легко загрязняются
• Для массовой установки используйте кабельные органайзеры - так снижается риск перегиба и случайного выдергивания
• При необходимости удлинения - применяйте специальные оптические муфты, а не спайки или адаптеры в цепочке - они увеличивают потери
