Шнур оптический FOP(s)-9-FC/APC-SC/UPC-1m simplex FC/APC-SC/UPC 9/125 sm 1м LSZH Cabeus 8051c

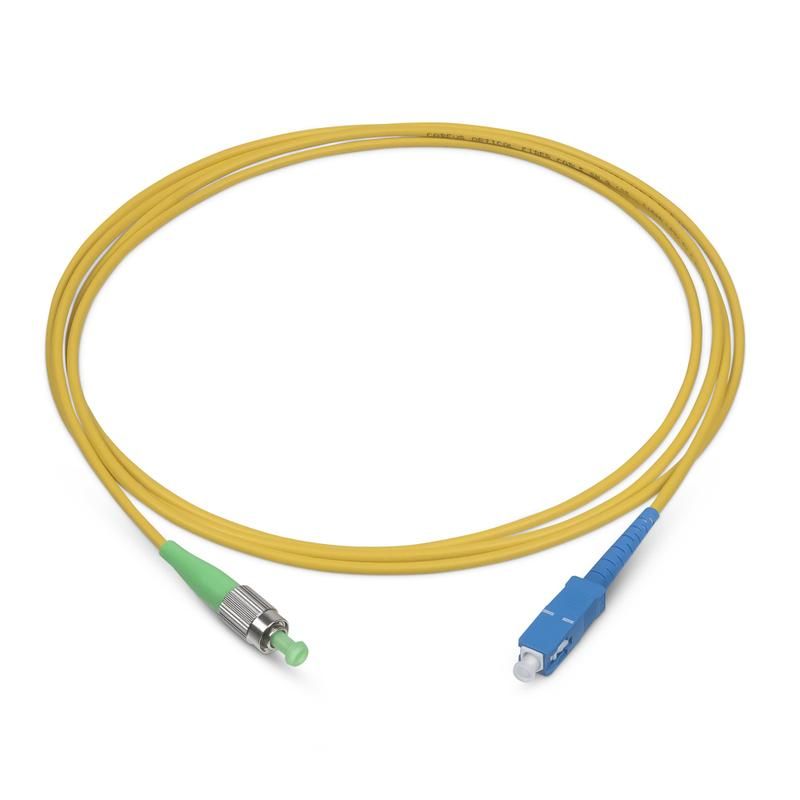

Шнур оптический simplex FC/APC-SC/UPC 9/125 sm 1м LSZH от Cabeus - одноволоконный патч-корд для высокоточного соединения оптического оборудования в телекоммуникационных системах. Изделие с желтым кабелем и угловым полированием APC подходит для передачи сигналов на большие расстояния с минимальными потерями.

Назначение и область применения

Шнур оптический simplex FC/APC-SC/UPC 9/125 sm 1м LSZH используется для подключения активного оборудования - оптических трансиверов, маршрутизаторов,OLT-устройств, медиаконвертеров. Применяется в распределительных шкафах, оптических кроссах, центральных пунктах связи. Подходит для сетей FTTH, FTTB, корпоративных и операторских сетей, где важна низкая отражательная способность.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - предназначено для работы на длинных дистанциях до 40–100 км
• Количество волокон: 1 (simplex) - один канал передачи сигнала
• Разъёмы: FC/APC (слева) и SC/UPC (справа) - разные типы фиксации и полировки для совместимости с оборудованием разных производителей
• Тип полировки: APC (угловая) - снижает отражение на уровне ≤ -60 dB; UPC (плоская) - отражение ≤ -50 dB
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений
• Цвет кабеля: жёлтый - стандартизированная маркировка одномодового волокна
• Длина: 1 метр - оптимальна для внутренних соединений в шкафах и на панелях
• Диаметр буферного покрытия: 3 мм - защищает волокно от механических повреждений

Совместимость и монтаж

Шнур оптический simplex FC/APC-SC/UPC 9/125 sm 1м LSZH совместим с любым оборудованием, имеющим порты FC или SC. Коннектор FC/APC требует вращательной фиксации - затягивается рукой до щелчка. SC/UPC - Push-Pull механизм, легко вставляется и извлекается. Убедитесь, что адаптеры на панелях соответствуют типам разъёмов. Не используйте силу при подключении - это может повредить торец волокна. Монтаж допускается в шкафах, на стендах, в кабельных каналах с радиусом изгиба не менее 30 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности LSZH - не содержит галогенов, не поддерживает горение, не выделяет едких паров при перегреве. Произведён в соответствии с ISO/IEC 11801 и TIA-568. Все патч-корды Cabeus проходят тестирование на потери на соединении и отражение в заводских условиях.

Преимущества

• Угловая полировка APC минимизирует отражения - идеально для PON, GPON, RFoG систем
• LSZH-оболочка позволяет использовать шнур в помещениях с ограниченной вентиляцией - офисах, серверных, метро
• Маркировка полярности - позволяет точно определить направление передачи сигнала, исключая ошибки при сборке
• Индивидуальная упаковка - сохраняет чистоту торцевых поверхностей до момента установки

Ограничения применения

• Не предназначен для многоволоконных соединений - только одно волокно
• Не рекомендован для внешней прокладки - отсутствует броня и UV-защита
• Не совместим с коннекторами типа ST, LC, MTP/MPO - требуется переходник
• APC-коннектор нельзя подключать к устройству с UPC-портами без переходника - возможны повышенные потери

Примеры использования

• Подключение OLT-устройства к оптическому кроссу в точке доступа
• Соединение SFP+ модуля с патч-панелью в серверной комнате
• Запитка ONT-приёмника через распределительную коробку в квартире
• Линии связи между телекоммуникационным шкафом и центральным узлом

Практические советы

• Перед подключением проверьте торцы коннекторов - грязь или царапины вызывают значительные потери сигнала
• Используйте каплю спирта и специальную салфетку для очистки контактов
• При замене патч-кордов учитывайте цвет: жёлтый = одномодовый, оранжевый = многомодовый
• Для систем с высокой чувствительностью к отражению (например, GPON) всегда выбирайте APC-полировку
• Не перегибайте кабель - даже маленький изгиб может увеличить потери в одномодовом волокне
