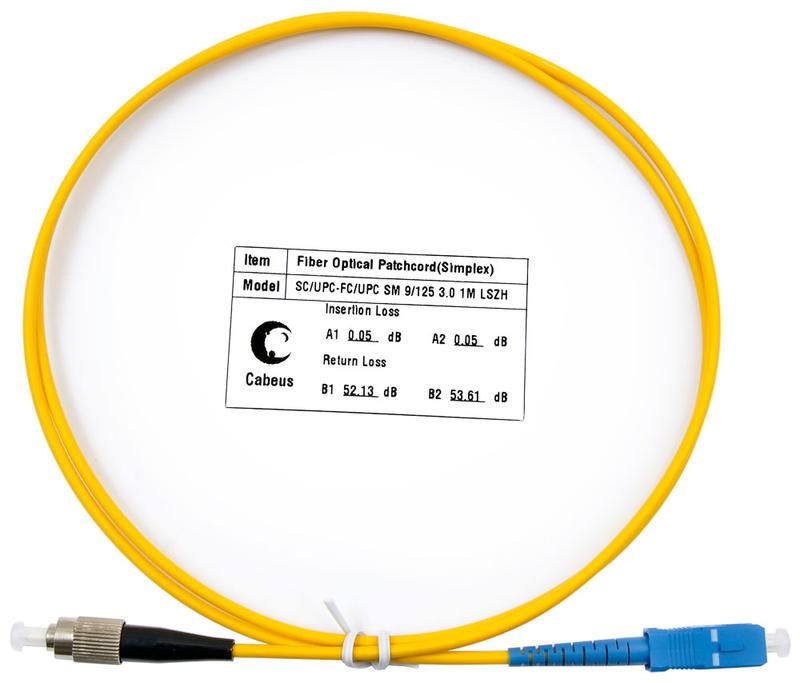

Шнур оптический FOP(s)-9-SC-FC-1m simplex SC-FC 9/125 sm 1м LSZH Cabeus 7380c

Шнур оптический simplex SC-FC 9/125 sm 1м LSZH от Cabeus - это одномодовый патч-корд длиной 1 метр для передачи сигналов на большие расстояния с минимальными потерями. Подходит для подключения серверов, маршрутизаторов и оптических кроссов в телекоммуникационных системах.

Назначение и область применения

Шнур оптический simplex SC-FC 9/125 sm 1м LSZH используется для создания временных или постоянных соединений между активным оборудованием - например, между сетевым устройством с портом FC и оптическим кросском с разъёмом SC. Применяется в центрах обработки данных, на базовых станциях связи, в системах IPTV и других средах, где требуется высокая скорость передачи данных и устойчивость к помехам.

Технические характеристики

• Тип волокна: одномодовое 9/125 мкм (OS2) - обеспечивает передачу сигнала на расстояния до 10–40 км без усиления
• Количество волокон: одно (simplex) - односторонняя передача данных
• Разъёмы: SC на одном конце, FC на другом - совместимы с большинством телекоммуникационных платформ
• Длина: 1 метр - оптимальна для внутренних соединений в шкафах и на панелях
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений
• Цвет: жёлтый - стандартизированный цвет для одномодовых волокон
• Диаметр буферного покрытия: 3 мм - защищает волокно от механических повреждений

Совместимость и монтаж

Шнур оптический simplex SC-FC 9/125 sm 1м LSZH совместим с любым оборудованием, имеющим стандартные разъёмы SC (square connector) и FC (ferrule connector). Разъём SC фиксируется кнопочным механизмом, FC - резьбовым кольцом; оба требуют точной ориентации при подключении. Монтаж выполняется без инструментов: просто введите коннектор до щелчка. Убедитесь, что поверхности оптических торцевых поверхностей чистые - грязь вызывает потери сигнала.

Безопасность и стандарты

Изделие соответствует требованиям к материалам с низким дымообразованием и без галогенов (LSZH), что делает его подходящим для установки в помещениях с ограниченной вентиляцией - офисах, серверных, метро, лифтах. Произведено в соответствии с международными нормами качества на оптические соединения. Отсутствует сертификация по EIA/TIA или IEC, так как это пассивный элемент, но каждый экземпляр прошёл тестирование на затухание на заводе.

Преимущества

• Высокая надёжность соединения благодаря точному изготовлению коннекторов
• Минимальные потери сигнала - идеально для длинных трасс
• Устойчивость к внешним электромагнитным помехам - в отличие от медных кабелей
• Легко различим по цвету: жёлтый кабель сразу указывает на тип волокна
• Маркировка полярности позволяет контролировать направление передачи сигнала
• Индивидуальная упаковка предохраняет коннекторы от загрязнения до момента монтажа

Ограничения применения

• Не предназначен для многомодовых систем - использование с MM-оборудованием вызовет значительные потери сигнала
• Не рассчитан на частые переподключения - более 500 циклов могут повредить коннекторы
• Не следует использовать в условиях повышенной влажности без защиты - хотя LSZH устойчив к влаге, сами коннекторы чувствительны к попаданию воды
• Длина 1 метр слишком мала для магистральных соединений - выбирайте другие модели при необходимости

Примеры использования

• Подключение SFP-модуля с FC-портом к оптическому кроссу с SC-панелью
• Соединение трансивера в сервере с patch panel в телеком-шкафу
• Временная диагностика сети через переходник SC-FC в лаборатории
• Заполнение свободного слота в распределительной рамке при модернизации системы

Практические советы

• Перед подключением всегда проверяйте наличие защитных колпачков на коннекторах - они должны быть на месте до самого монтажа
• При использовании в шкафах с плотной проводкой - не перегибайте кабель радиусом менее 30 мм
• Для долгой службы храните запасные патч-корды в оригинальной упаковке - даже пыль снижает качество связи
• Если вам нужен двунаправленный канал - используйте duplex-версию, а не этот simplex-шнур
• Артикулы fop(s)-9-sc-fc-1m и 7380c - один и тот же продукт; сверьте номер при заказе
