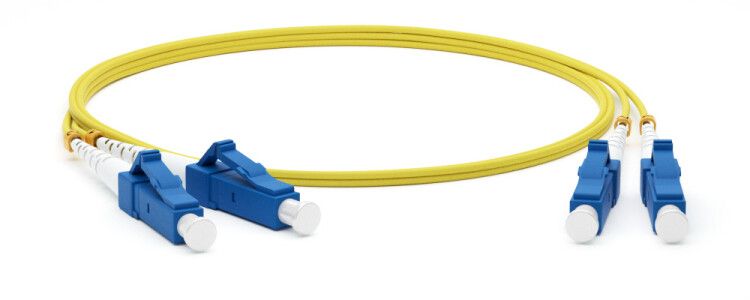

Патч-корд FC-D2-9-LC/UR-LC/UR-H-5M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, 2.0 мм, duplex, LSZH, 5 м | 28077 Hyperline

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, duplex, LSZH, 5 м от бренда Hyperline - это готовое соединительное решение для передачи данных на большие расстояния с минимальными потерями. Подходит для установки в центральных офисах, серверных и точках доступа, где требуется надежная оптоволоконная связь.

Назначение и область применения

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, duplex, LSZH, 5 м используется для временного или постоянного подключения оборудования в оптических сетях. Его применяют для связи между коммутаторами, маршрутизаторами, серверами, активным оборудованием GPON и другими устройствами с интерфейсами LC. Особенно эффективен в средах с высокой плотностью портов - например, в центрах обработки данных, телекоммуникационных узлах и системах IPTV.

Технические характеристики

• Тип волокна: одномодовое (SM 9/125 OS2) - обеспечивает передачу сигнала на расстояние до 10–40 км без усиливающих устройств.
• Количество волокон: два (duplex) - используются для одновременной передачи и приема данных (Tx/Rx).
• Разъемы: LC/UPC на обоих концах - компактные, легко фиксируются, обеспечивают низкие потери при соединении.
• Длина: 5 метров - оптимальна для внутренних соединений в стойках и на панелях.
• Оболочка: LSZH (Low Smoke Zero Halogen) - при возгорании выделяет мало дыма и не содержит галогенов, безопасна для помещений с людьми.
• Цвет: желтый - стандартизированная цветовая маркировка одномодового волокна, отличает от многомодового (оранжевый).

Совместимость и монтаж

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, duplex, LSZH, 5 м совместим со всеми современными устройствами, имеющими порты LC/UPC. Для монтажа достаточно вставить разъемы в соответствующие слоты до щелчка - они имеют механическую защелку. Убедитесь, что поверхность торцевой части разъемов чистая - грязь снижает качество связи. Не перегибайте кабель радиусом менее 30 мм - это повредит световод внутри.

Безопасность и стандарты

Производитель Hyperline соблюдает международные требования к качеству оптических соединителей. Все патч-корды проходят 100%-ную проверку: визуальный осмотр торцов под микроскопом и замеры вносимых и возвратных потерь. Материал LSZH соответствует нормам пожарной безопасности для закрытых помещений (EN 60332, IEC 60754).

Преимущества

• Высокая точность полировки UPC - минимизация отражений и потерь сигнала.
• Устойчивость к внешним помехам - оптика не реагирует на ЭМИ, в отличие от медных кабелей.
• Легкая и прочная конструкция - удобна для частого подключения/отключения в плотных стойках.
• Низкий уровень затухания - идеальна для Gigabit Ethernet, 10G, 40G и выше.

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита от влаги и УФ-излучения.
• Не работает при температуре ниже –20 C или выше +70 C - материал LSZH теряет эластичность.
• Не допускается растяжение или давление на кабель - это вызывает микротрещины в сердечнике волокна.
• Не совместим с многомодовым оборудованием - тип волокна SM 9/125 требует точной согласованности с источником и приемником.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке.
• Связь между OLT и ONT в сети FTTH.
• Переподключение каналов в центральной комнате управления.
• Интеграция в системы видеонаблюдения с IP-камерами через оптические модули.

Практические советы

• Перед подключением всегда проверяйте торец разъема - используйте оптический микроскоп или проверочное устройство.
• Храните патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, duplex, LSZH, 5 м в оригинальной катушке или смотанном виде - не скручивайте жестко.
• При использовании в стойке с большим количеством кабелей - группируйте их с помощью хомутов, чтобы избежать перегиба.
• Не используйте этот кабель вместо переходника - он не рассчитан на длительные нагрузки и перемещения.
