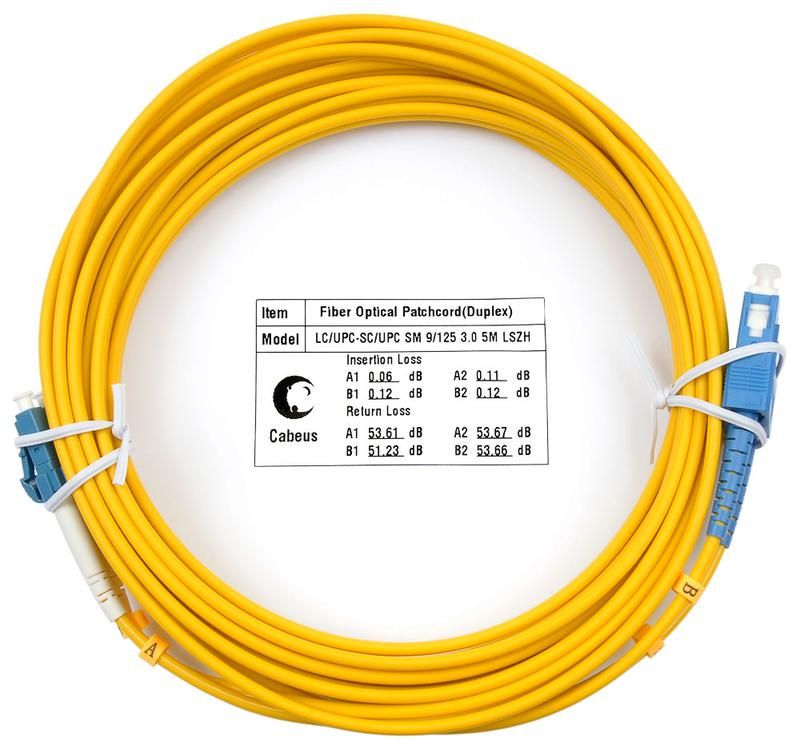

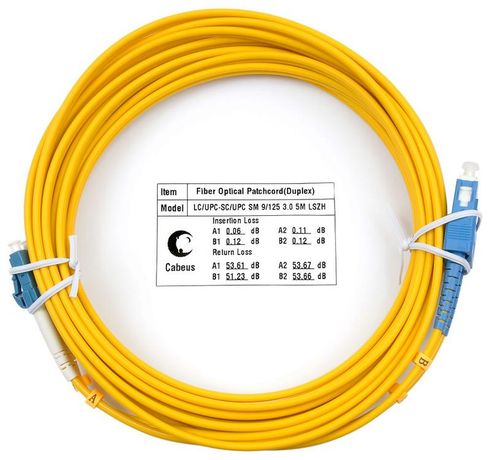

Шнур оптический FOP(d)-9-LC-SC-5м duplex LC-SC 9/125см 5м LSZH Cabeus 7355c FOP(d)-9-LC-SC-5m

Шнур оптический duplex 5м LC-SC 9/125 sm LSZH от Cabeus - это двухволоконный патч-корд для передачи сигналов на расстояние до нескольких километров в сетях FTTx, центрах обработки данных и телекоммуникационных шкафах. Артикул fop(d)-9-lc-sc-5m соответствует стандарту G.652D и предназначен для одноволновой передачи.

Назначение и область применения

Шнур оптический duplex 5м LC-SC 9/125 sm LSZH используется для временного или постоянного соединения активного оборудования: оптических терминалов, свичей, маршрутизаторов, OLT и ONT. Применяется в распределительных пунктах - оптических кроссах, шкафах связи, серверных помещениях. Подходит для сетей GPON, EPON и других систем с одноволоконной передачей. Благодаря материалу LSZH, безопасен для установки внутри зданий - при горении не выделяет токсичных газов.

Технические характеристики

• Тип волокна: Single Mode (SM) 9/125 мкм - стандарт G.652D, поддерживает дальность до 40–80 км
• Количество волокон: 2 (duplex) - каждое в буферном покрытии 3 мм
• Коннекторы: LC (с одной стороны), SC (с другой) - совместимы с большинством современных устройств
• Длина: 5 метров - оптимальная для внутренней коммутации
• Оболочка: LSZH (Low Smoke Zero Halogen) - негорючий, малодымный материал
• Маркировка полярности: есть - позволяет легко определить направление передачи сигнала (Tx/Rx)

Совместимость и монтаж

Шнур оптический duplex 5м LC-SC 9/125 sm LSZH совместим с любым оборудованием, имеющим порты LC или SC. Коннектор LC - миниатюрный, часто встречается в SFP/SFP+ модулях; SC - более крупный, распространён в ODF и кроссах. Монтаж не требует специальных инструментов - достаточно аккуратно вставить коннекторы в порты до щелчка. Не допускается перегиб кабеля радиусом менее 30 мм. Для проверки целостности используйте оптический тестер - визуальный осмотр недостаточен.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 и EN 50266-2-4. Материал LSZH обеспечивает соответствие нормам пожарной безопасности для помещений с людьми. Произведено в соответствии с ISO 9001. Каждый патч-корд прошёл тестирование на потери на затухание и отражение в заводских условиях.

Преимущества

• Устойчивость к помехам - оптика не реагирует на ЭМИ, что важно рядом с силовым оборудованием
• Высокая надёжность соединений - коннекторы LC и SC имеют точную механическую посадку
• Легкая идентификация - маркировка полярности исключает ошибки при подключении Tx/Rx
• Экологическая безопасность - LSZH не содержит галогенов, подходит для закрытых пространств

Ограничения применения

• Не предназначена для внешней прокладки - отсутствует броня и UV-защита
• Не рекомендуется использовать в средах с высокой вибрацией без фиксации кабеля
• Работает только с одноволновыми системами (CWDM/DWDM не поддерживаются)
• Длина 5 м - слишком коротка для магистральных трасс, длиннее - выбирайте другие варианты

Примеры использования

• Подключение OLT в шкафу кабельного доступа к оптическому кроссу
• Соединение SFP-модуля в коммутаторе с портом SC на пассивном оптическом распределителе
• Временная замена повреждённого патч-корда в серверной комнате
• Настройка сети FTTH в многоквартирном доме через распределительный пункт

Практические советы

• Перед подключением всегда проверяйте маркировку полярности - неверная ориентация Tx/Rx приведёт к отсутствию связи
• Защищайте коннекторы колпачками при хранении и транспортировке - грязь и царапины снижают качество сигнала
• Не тяните за сам кабель при подключении - беритесь за корпус коннектора
• При использовании в шкафах с плотным расположением кабелей - соблюдайте минимальный радиус изгиба 30 мм
• Артикул fop(d)-9-lc-sc-5m и бренд Cabeus гарантируют совместимость с другими изделиями этой серии - не смешивайте с аналогами без проверки параметров
