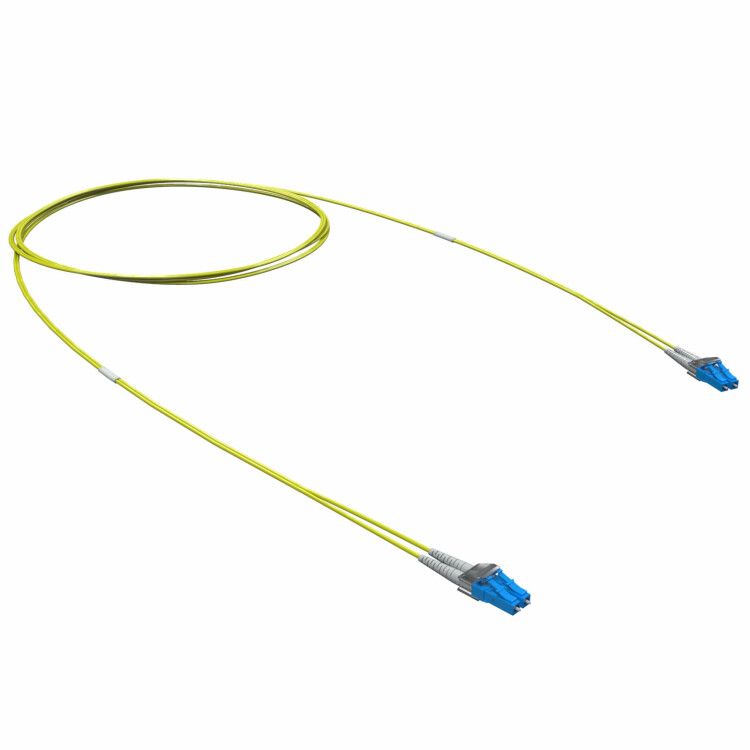

Оптический коммутационный шнур Duplex LC-UPC/LC-UPC, 9/125 OS2, 5 м | RNPC9DLULU5 DKC ДКС

Оптический коммутационный шнур Duplex LC-UPC/LC-UPC, 9/125 OS2, 5 м от DKC IT — это надёжный одномодовый патч-корд для передачи сигналов на большие расстояния в сетях связи. Артикул rnpc9dlulu5 подходит для монтажа в центрах обработки данных, телекоммуникационных щитах и на участках с высокими требованиями к качеству сигнала.

Назначение и область применения

Оптический коммутационный шнур Duplex LC-UPC/LC-UPC, 9/125 OS2, 5 м предназначен для соединения активного оборудования в оптоволоконных сетях: серверов, коммутаторов, маршрутизаторов, OLT-устройств. Применяется в центрах обработки данных, на базовых станциях мобильной связи, в системах IPTV и FTTH. Благодаря использованию одномодового волокна OS2 обеспечивает стабильную работу на расстояниях до 10 км и более.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Разъёмы: LC-UPC / LC-UPC — два одиночных коннектора LC с улучшенной полировкой UPC для минимальных потерь
• Количество волокон: 2 (дуплекс — передача и приём по двум отдельным волокнам)
• Категория волокна: OS2 — одномодовое волокно, соответствует ITU-T G.652.D
• Длина: 5 метров
• Цвет оболочки: жёлтый — стандартная цветовая маркировка для одномодовых кабелей
• Материал оболочки: галоген-free (безгалогенный), малодымный — безопасен при возгорании, не выделяет токсичных газов
• Тип полировки: UPC — физический контакт с углом полировки 8°, снижает отражение сигнала

Совместимость и монтаж

Коннекторы LC-UPC совместимы со всеми современными портами оборудования, использующими стандартизованные LC-разъёмы. Монтаж выполняется путём подключения к адаптерам или модулям в patch panel’ах, оптических распределительных коробках, стеновых терминалов. Учитывайте радиус изгиба кабеля — он не должен быть меньше 10 диаметров кабеля (приблизительно 4–5 см), чтобы избежать повреждений волокна. Кабель не рассчитан на частые перегибы и механическую нагрузку — не применяйте его как силовой или фиксирующий элемент.

Безопасность и стандарты

Оболочка выполнена из безгалогенного материала, что соответствует нормам пожарной безопасности IEC 60754 и EN 50267. Это делает шнур подходящим для установки в закрытых помещениях, офисах, медицинских учреждениях и других местах с повышенными требованиями к экологической безопасности. Соответствие ITU-T G.652.D гарантирует соответствие международным стандартам на одномодовые волокна.

Преимущества

• Высокая точность полировки UPC — минимизация возвратного отражения (ORL > 50 dB), важное условие для высокоскоростных передач
• Устойчивость к помехам — оптика не реагирует на ЭМИ, идеально для зон с мощными источниками электромагнитных полей
• Галоген-free состав — безопасен при пожаре, не требует специальной вентиляции
• Жёлтый цвет оболочки — легко отличить от многомодовых кабелей (оранжевые/красные), предотвращает ошибки при монтаже
• Стандартная длина 5 м — оптимальна для внутренних соединений в шкафах и на рабочих столах

Ограничения применения

• Не предназначается для использования вне помещений — отсутствует защита от UV-излучения и влаги
• Не подходит для прокладки в земле или трубах без дополнительной защиты
• Не допускается применение с APC-коннекторами — тип полировки UPC несовместим с APC, возможны значительные потери сигнала
• Избегайте растяжения, давления и резких изгибов — это может вызвать микротрещины в волокне

Примеры использования

• Подключение сервера к коммутатору в rack-шкафу
• Соединение ONU сOLT в сети GPON
• Переподключение каналов в оптическом распределительном пункте (ОРП)
• Локальные соединения внутри центра обработки данных (ЦОД)
• Замена старого патч-корда в телекоммуникационной комнате

Практические советы

• Перед подключением всегда проверяйте наличие защитных колпачков на коннекторах — они защищают от пыли и царапин
• Очищайте коннекторы перед подключением специальными средствами и насадками — даже мелкая пыль вызывает потерю сигнала
• При прокладке кабеля не перекручивайте его — сохраняйте естественную спираль
• Для длинных трасс (>10 м) используйте другие варианты, например, сборочные кабели с запасом; этот шнур — для краткосрочных соединений
• Артикул rnpc9dlulu5 — часть серии RAM telecom от DKC, что гарантирует согласованность качества с другими продуктами этой линейки
