Оптический коммутационный шнур Duplex ST-UPC/ST-UPC, 9/125 OS2, 5 м | RNPC9DSUSU5 DKC ДКС

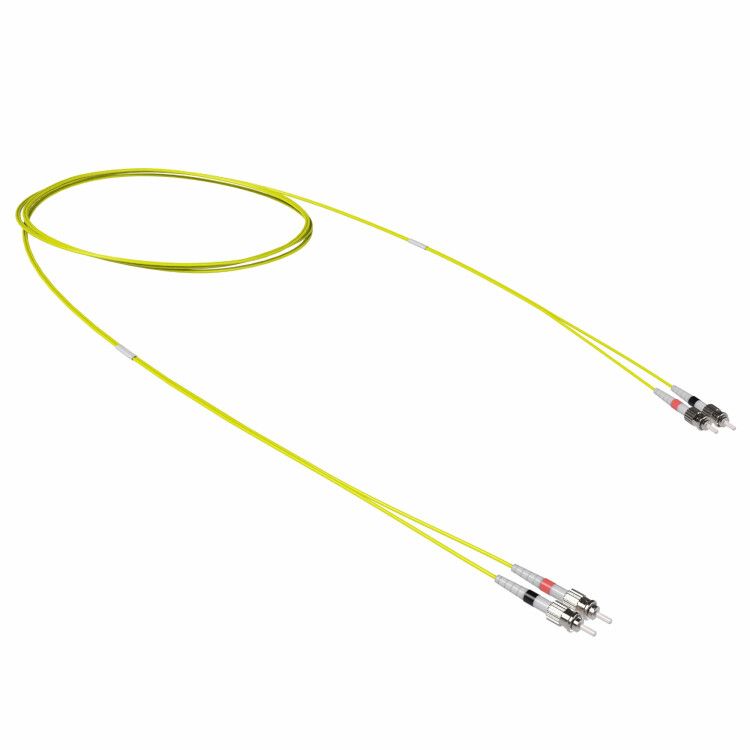

Оптический коммутационный шнур Duplex ST-UPC/ST-UPC, 9/125 OS2, 5 м от DKC IT - это надёжный одномодовый патч-корд для передачи сигналов на большие расстояния в сетях связи. Шнур выполнен в дуплексном исполнении с разъёмами ST-UPC, имеет жёлтую оболочку и соответствует стандарту OS2. Артикул rnpc9dsusu5 подходит для монтажа в центрах обработки данных, телекоммуникационных щитах и на промышленных объектах.

Назначение и область применения

Оптический коммутационный шнур Duplex ST-UPC/ST-UPC, 9/125 OS2, 5 м предназначен для соединения активного оборудования в оптоволоконных сетях: серверов, коммутаторов, маршрутизаторов, медиаконвертеров. Подходит для использования в корпоративных, телекоммуникационных и промышленных системах, где требуется высокая устойчивость сигнала и долгий срок службы. Часто применяется в центрах обработки данных, на станциях связи, в системах видеонаблюдения с оптическими каналами.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Тип разъёмов: ST–ST (оба конца)
• Тип полировки: UPC (ультраплоская, снижает потери отражений)
• Категория волокна: OS2 (одномодовое, для дальних расстояний до 20 км)
• Количество волокон: 2 (дуплекс - два канала: transmit и receive)
• Длина кабеля: 5 метров
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Материал оболочки: безгалогенный, малодымный (соответствует требованиям пожарной безопасности)
• Рабочая длина волны: 1310 / 1550 нм

Совместимость и монтаж

Разъёмы ST совместимы с большинством старых и средних моделей оптического оборудования, особенно распространённых в промышленных и телеком-сетях. Для подключения необходимо вставить разъём в порт до характерного щелчка - фиксация осуществляется защёлкой. Убедитесь, что посадочные места на оборудовании имеют стандартный разъём ST. Не используйте силу при подключении - повреждение цилиндрического корпуса ST может привести к отказу. Кабель не требует специальных инструментов для установки, но важно избегать перегибов радиусом менее 30 мм.

Безопасность и стандарты

• Оболочка выполнена из материала, свободного от галогенов - при возгорании выделяет минимальное количество токсичных газов
• Оптическое волокно соответствует ITU-T G.652.D - международному стандарту для одномодовых волокон
• Стандартная цветовая маркировка: жёлтый цвет указывает на тип волокна OS2

Преимущества

• Высокая точность полировки UPC обеспечивает низкие потери на соединении - до 0,3 дБ
• Одномодовое волокно OS2 позволяет передавать данные на расстояние до 20 км без усиления
• Безгалогенная оболочка делает шнур безопасным для закрытых помещений и систем с повышенными требованиями к пожарной безопасности
• Устойчив к механическому воздействию благодаря прочной конструкции дуплексного кабеля

Ограничения применения

• Не предназначены для работы в условиях постоянного погружения в воду - IP-защита не предусмотрена
• Разъёмы ST не подходят для современных устройств с LC или SC - требуется переходник
• Не использовать в средах с частыми вибрациями без дополнительной фиксации - возможен люфт в разъёме
• Активное оборудование должно поддерживать интерфейс ST; в новых системах он встречается всё реже

Примеры использования

• Подключение оптического коммутатора к медиаконвертеру в серверной комнате
• Соединение двух участков сети в промышленном цехе через оптический трасс
• Интеграция в систему видеонаблюдения с дальним расположением камер
• Замена медного кабеля на оптический в зонах с высокой ЭМИ (электромагнитными помехами)

Практические советы

• Перед подключением всегда проверяйте чистоту торцов разъёмов - грязь вызывает значительные потери сигнала
• При прокладке не допускайте резких изгибов - минимальный радиус изгиба - 30 мм
• Для длительной эксплуатации в помещениях с высокой запылённостью используйте защитные колпачки на разъёмах
• При замене шнура учитывайте длину: 5 метров - оптимально для внутреннего монтажа, для более длинных трасс выбирайте другие варианты
• Шнур Duplex ST-UPC/ST-UPC, 9/125 OS2, 5 м от DKC (ДКС) - артикул rnpc9dsusu5 - хорошо зарекомендовал себя в сериях RAM telecom, особенно там, где важна надёжность, а не последняя технология
