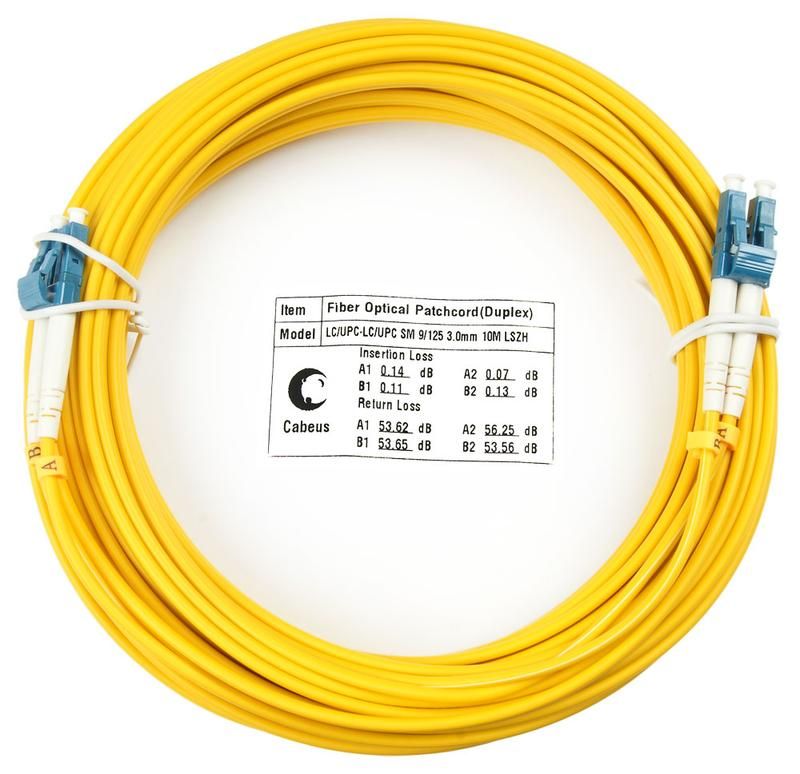

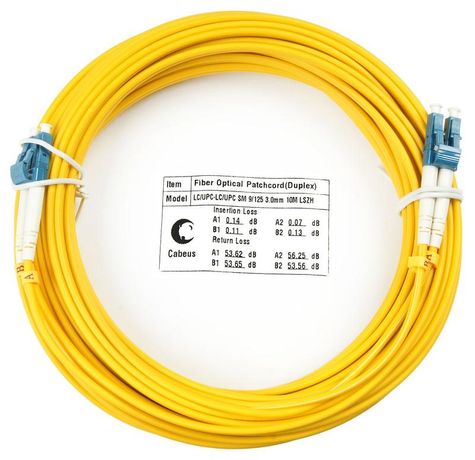

Шнур оптический FOP(d)-9-LC-LC-10m duplex LC-LC 9/125 sm 10м LSZH Cabeus 7515c

Шнур оптический duplex LC-LC 9/125 sm 10м LSZH от Cabeus - это двухволоконный патч-корд для передачи сигналов на большие расстояния в сетях связи. Подходит для подключения серверов, коммутаторов и других устройств в оптических распределительных системах.

Назначение и область применения

Шнур оптический duplex LC-LC 9/125 sm 10м LSZH используется для создания точечных соединений между активным оборудованием: коммутаторами, маршрутизаторами, трансиверами, оптическими кроссами и шкафами. Применяется в телекоммуникациях, центрах обработки данных, IP-телевидении и корпоративных сетях. Благодаря одноволновому режиму работы (SM) и стандартному ядру 9/125 мкм, обеспечивает высокую дальность передачи до нескольких десятков километров.

Технические характеристики

• Тип волокна: OS2 - одноволновое (single-mode), предназначено для длинных дистанций
• Количество волокон: 2 (duplex) - два независимых канала для передачи и приема
• Разъемы: LC-LC - миниатюрные, фиксируемые защелкой, совместимы с большинством современного оборудования
• Длина: 10 метров - оптимальная для внутренней маршрутизации в шкафах и стойках
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - при горении не выделяет токсичных газов и мало дыма, безопасна для закрытых помещений
• Цвет: желтый - стандартизированный цвет для одноволновых (SM) волокон
• Диаметр буферного покрытия: 3 мм - удобен для монтажа и защиты волокон
• Маркировка полярности: есть - позволяет легко определить направление передачи сигнала (Tx/Rx)

Совместимость и монтаж

Шнур оптический duplex LC-LC 9/125 sm 10м LSZH совместим с любым оборудованием, имеющим порты LC. Коннекторы LC обеспечивают плотную посадку и надежную фиксацию даже при частых переподключениях. Монтаж не требует специальных инструментов - достаточно аккуратно вставить разъемы в порты и услышать щелчок защелки. Учитывайте радиус изгиба не менее 10×диаметра кабеля (≈30 мм) во время прокладки, чтобы избежать потерь сигнала.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для помещений с повышенной плотностью оборудования: оболочка LSZH снижает риск распространения огня и токсичности дыма. Хотя в характеристиках указано «соответствие стандартам: Безгалогенный», это означает соответствие нормам IEC 60754 и EN 50267, регулирующим состав оболочки. Производитель Cabeus проводит тестирование каждого патч-корда на уровень затухания и целостность волокон.

Преимущества

• Высокая стабильность сигнала благодаря классу OS2 и точной сборке коннекторов
• Удобство управления кабельными трассами - желтый цвет и маркировка полярности ускоряют диагностику
• LSZH-оболочка делает шнур оптический duplex LC-LC 9/125 sm 10м LSZH подходящим для установки в офисах, медицинских учреждениях и метро
• Индивидуальная упаковка предотвращает повреждение коннекторов при хранении и транспортировке

Ограничения применения

Не предназначен для использования вне помещений - отсутствует защита от влаги и механических нагрузок. Не следует применять в средах с постоянным изгибом, давлением или воздействием химических веществ. Шнур оптический duplex LC-LC 9/125 sm 10м LSZH не работает с многомодовым оборудованием (MMF) - использование с волокнами 50/125 или 62,5/125 вызывает значительные потери сигнала.

Примеры использования

• Подключение SFP+ модулей в коммутаторе Cisco к оптическому кроссу
• Связь между сервером и SAN-сетью в дата-центре
• Межэтажная связь через оптические распределительные шкафы в здании
• Запитка видеокамеры с оптическим интерфейсом в системе безопасности

Практические советы

• Перед подключением всегда проверяйте наличие защитных колпачков на коннекторах - они предотвращают попадание пыли
• Не допускайте перегибов и скручивания кабеля; используйте кабельные каналы с достаточным радиусом изгиба
• При замене патч-кордов обращайте внимание на полярность: если сигнал не проходит, возможно, поменяны Tx и Rx местами
• Артикулы fop(d)-9-lc-lc-10m и 7515c - это один и тот же продукт от Cabeus; при заказе указывайте любой из них
• Для длительных трасс (>10 м) рекомендуется использовать более длинные версии этого шнура - 20 м или 30 м - чтобы избежать лишних переходов
