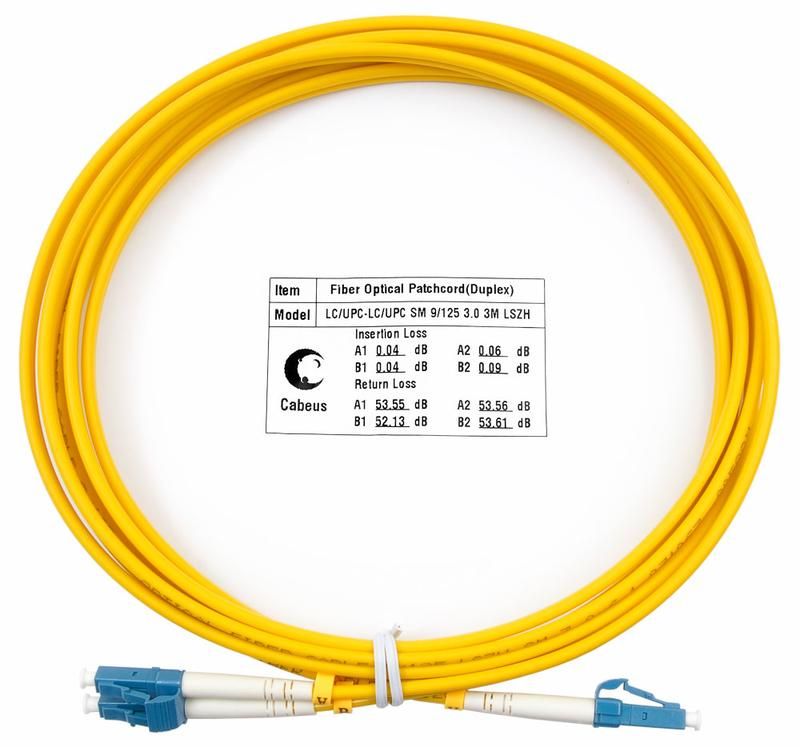

Шнур оптический FOP(d)-9-LC-LC-3m duplex LC-LC 9/125 sm 3м LSZH Cabeus 7345c

Шнур оптический duplex LC-LC 9/125 sm 3м LSZH от Cabeus - это двухволоконный патч-корд для передачи сигналов на большие расстояния в сетях связи. Применяется для подключения серверов, коммутаторов и других устройств в оптических распределительных системах.

Назначение и область применения

Шнур оптический duplex LC-LC 9/125 sm 3м LSZH используется для создания точечных соединений между активным оборудованием: коммутаторами, маршрутизаторами, трансиверами, оптическими кроссами и шкафами. Подходит для построения высокоскоростных локальных сетей, центров обработки данных и телекоммуникационных узлов. Благодаря одноволновому режиму работы (SMF) и стандарту OS2, обеспечивает надёжную передачу данных на расстояния до 10 км.

Технические характеристики

• Тип волокна: OS2 - одноволновое (single-mode), оптимально для длинных дистанций
• Количество волокон: 2 (duplex) - два независимых канала для передачи и приёма
• Размер волокна: 9/125 мкм - стандартный для single-mode, совместим с большинством оптических модулей
• Тип разъёмов: LC-LC - миниатюрные, защёлкивающиеся коннекторы, удобны для плотной укладки
• Длина: 3 метра - оптимальная для внутренних соединений в шкафах и на стойках
• Оболочка кабеля: LSZH - малогалогенная, самозатухающая, безопасна при возгорании
• Цвет: жёлтый - стандартизированный цвет для single-mode волокон
• Тип кабеля: сдвоенный - два волокна в единой оболочке, упрощает управление и монтаж

Совместимость и монтаж

Шнур оптический duplex LC-LC 9/125 sm 3м LSZH совместим с любым оборудованием, поддерживающим LC-коннекторы: Cisco, Huawei, Juniper, HPE и другими. Коннекторы LC имеют фиксацию защёлкой - легко вставляются и вынимаются, но требуют осторожности при демонтаже. Монтаж выполняется без инструментов: просто введите коннекторы в порты оборудования до щелчка. Учитывайте радиус изгиба - не менее 10 диаметров кабеля (не менее 30 мм), чтобы не повредить волокна.

Безопасность и стандарты

Кабель соответствует требованиям LSZH (Low Smoke Zero Halogen): при горении не выделяет токсичных галогенов и мало дыма - безопасен для помещений с людьми, например, в офисах, медицинских учреждениях и метро. Произведён в соответствии с международными нормами IEC 60794 и TIA-568. Каждый экземпляр прошёл тестирование на потери на затухание и отражение на заводе.

Преимущества

• Высокая стабильность сигнала благодаря одноволновому волокну OS2
• Малые потери на соединении - гарантированная эффективность передачи данных
• LSZH-оболочка снижает риск распространения огня и токсичных выбросов
• Чёткая маркировка полярности - позволяет быстро определить направление передачи сигнала
• Индивидуальная упаковка - предохраняет коннекторы от загрязнения и повреждения до момента установки

Ограничения применения

Шнур оптический duplex LC-LC 9/125 sm 3м LSZH не предназначен для использования вне помещений без защиты от UV-излучения и механических нагрузок. Не следует применять в средах с постоянным перегибом, вибрацией или воздействием химических веществ. Также несовместим с многомодовым оборудованием (MMF) - использование с MMF вызывает значительные потери сигнала.

Примеры использования

• Подключение SFP+ модуля на коммутаторе к оптическому кроссу
• Связь между сервером и SAN-сетью в центре обработки данных
• Межэтажные соединения в телекоммуникационных шкафах
• Запитка оптических терминалов в системах видеонаблюдения с дальним расположением камер

Практические советы

• Перед подключением всегда проверяйте наличие защитных колпачков на коннекторах - они должны быть на месте до момента монтажа
• Не прикасайтесь к торцам LC-коннекторов - даже микроскопические частицы могут забить оптическую дорожку
• Убедитесь, что волокно в вашей сети действительно SMF (9/125); подключение к MMF-оборудованию приведёт к отказу связи
• Для длительной эксплуатации используйте кабельные каналы и зажимы - не допускайте провисания и перегибов
• Артикулы 7345c и fop(d)-9-lc-lc-3m - это один и тот же продукт; различаются только форматы номеров в каталогах
