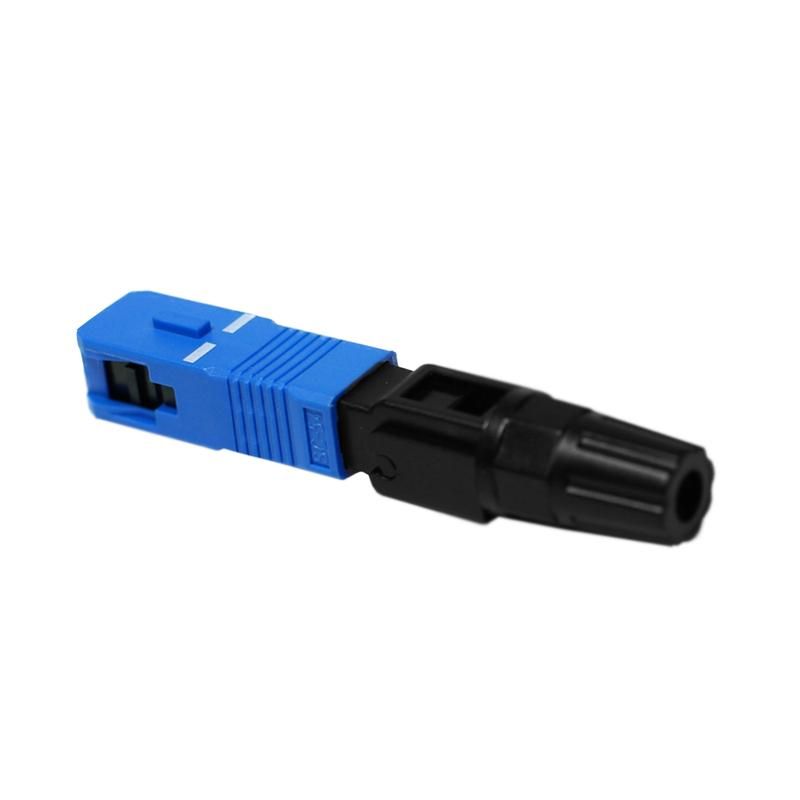

Соединитель полевой оптический SC/UPC плоский кабель (уп.10шт) SUPRLAN 09-0803 Net.on

Соединитель полевой оптический SC/UPC плоский кабель (упаковка 10 штук) от бренда SUPRLAN (арт. 09-0803) предназначен для быстрого и надёжного соединения оптических волокон на месте монтажа - например, при ремонте кабелей, подключении кроссов или завершении линий в сетях FTTH. Каждый соединитель обеспечивает потери менее 0,3 дБ, что соответствует требованиям высококачественных оптических систем.

Назначение и область применения

Соединитель полевой оптический SC/UPC плоский кабель (упаковка 10 штук) применяется для оконцовки одиночных оптических волокон прямо на объекте - без необходимости использовать заводские коннекторы. Подходит для:

• ремонта повреждённых участков оптоволоконных линий;
• быстрого подключения кросс-панелей и распределительных коробок;
• завершения фидерных и абонентских линий в сетях FTTH;
• любых других оптических сетей, требующих соединений с полировкой UPC.

Используется там, где важна скорость установки и отсутствие доступа к лабораторному оборудованию.

Технические характеристики

• Тип коннектора: SC/UPC
• Тип кабеля: плоский (для одиночного волокна)
• Максимальное затухание: ≤ 0,3 дБ
• Полировка: UPC (Ultra Physical Contact) - снижает отражение света, повышает качество сигнала
• Упаковка: 10 штук

SC - стандартный квадратный разъём с защёлкой; UPC - полировка поверхности волокна, обеспечивающая минимальную потерю мощности и низкий уровень обратного отражения.

Совместимость и монтаж

Соединитель полевой оптический SC/UPC плоский кабель (упаковка 10 штук) совместим с одиночными оптическими волокнами типа G.657A1/A2 и аналогичными. Для монтажа необходимо:

• подготовить волокно: удалить защитные слои, зачистить, сделать точный скол;
• вставить волокно в корпус коннектора;
• заполнить клеем или смолой (по инструкции производителя);
• закрепить волокно и зафиксировать зажим;
• провести полирование (при необходимости) и проверить качество с помощью OTDR или микроскопа.

Не совместим с многомодовым волокном или кабелями с несколькими волокнами внутри одного корпуса.

Безопасность и стандарты

Соединитель полевой оптический SC/UPC плоский кабель (упаковка 10 штук) соответствует международным требованиям к оптическим соединениям. Полировка UPC гарантирует соответствие стандартам IEC 61754-4 и TIA-455-140. Применяется в соответствии с правилами безопасности при работе с лазерным излучением - запрещено включать активные устройства до проверки целостности соединения.

Преимущества

• Высокая воспроизводимость качества: потери не более 0,3 дБ при соблюдении технологии монтажа;
• Удобство для полевых работ: не требует термической сварки, работает с базовым инструментом;
• Стандартный интерфейс SC - совместим с большинством оборудования и панелей;
• UPC-полировка минимизирует отражения, что важно для PON-сетей и передачи сигналов на большие расстояния;
• Упаковка по 10 штук - экономично для командной работы и запаса на объекте.

Ограничения применения

• Не подходит для многомодового волокна - только для одномодового (SMF);
• Требует предварительной подготовки волокна: нельзя просто вставить готовый кабель - нужна зачистка и скол;
• Зависит от квалификации монтажника: плохой скол или грязь увеличат затухание;
• Не рекомендован для постоянных внешних условий без дополнительной защиты (например, в гофре или герметичной муфте);
• Не предназначены для частых переподключений - рассчитаны на однократную установку.

Примеры использования

• Ремонт порванного кабеля в домашней сети FTTH - замена повреждённого участка на месте;
• Подключение нового абонента в деревне, где нет центрального офиса с терминалом;
• Временное подключение тестового оборудования к линии;
• Завершение линии в распределительной коробке после прокладки кабеля.

Практические советы

• Обязательно используйте качественный стриппер и скалер - от этого зависит успех монтажа;
• Перед сборкой протрите волокно спиртом - даже маленькая пылинка вызывает повышенные потери;
• Проверяйте результат с помощью микроскопа: поверхность должна быть ровной, без трещин и сколов;
• Учитывайте посадочный диаметр волокна - он должен точно подходить под внутренний канал коннектора (обычно 125 мкм);
• Храните соединители в оригинальной упаковке - они чувствительны к пыли и влаге;
• Для массовой работы закупайте сразу несколько упаковок - один бракованный коннектор может задержать весь график.
