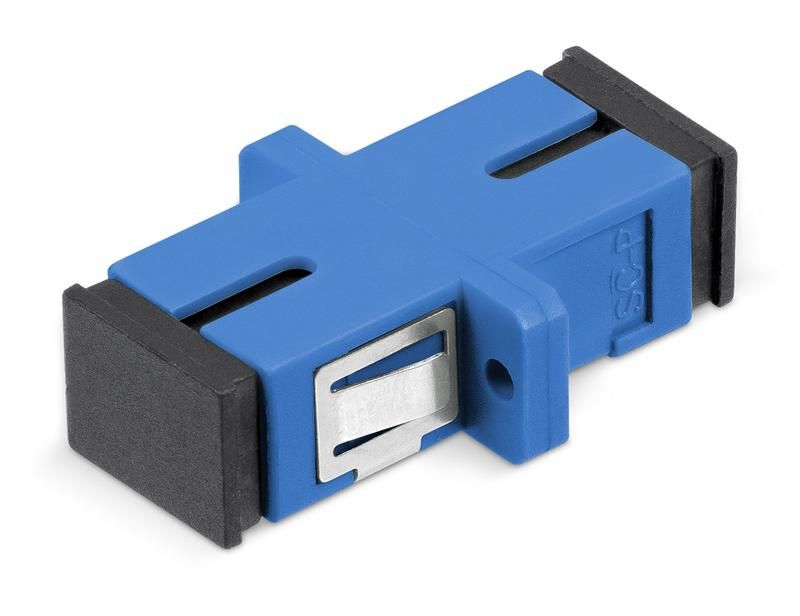

Соединитель проходной SC-SC-SM SC-SC SM для одномод. кабеля simplex Cabeus 7023c

Проходной соединитель Cabeus SC-SC-7023c предназначен для надежного соединения двух одномодовых оптических кабелей с коннекторами SC. Этот компонент используется в сетях связи, телекоммуникациях и системах передачи данных, где важна минимальная потеря сигнала.

Назначение и область применения

Соединитель Cabeus SC-SC-7023c — это проходной адаптер, который позволяет точно состыковать два оптических коннектора SC. Он применяется внутри оптических кроссов, распределительных щитов и настенных розеток. Подходит для монтажа в помещениях с постоянным доступом персонала, например, в серверных, телеком-шкафах и пунктах разводки FTTx.

Технические характеристики

• Тип волокна: одномодовое (SM) — поддерживает передачу сигнала на большие расстояния с малой потерей мощности
• Тип разъемов: SC-SC — совместим с коннекторами типа SC, имеющими квадратный корпус и фиксацию push-pull
• Центральная втулка: керамическая — обеспечивает точную центровку сердцевины волокна, снижает потери на соединении
• Корпус: никелированная латунь — прочный, антикоррозийный материал, выдерживающий многократные подключения
• Материал разъема: пластик — легкая, износостойкая оболочка, не влияет на оптические параметры
• Цвет: синий — стандартизированная цветовая маркировка для одномодовых соединений
• Исполнение: коннектор — предназначен для установки в панель, а не для прямого монтажа на кабель

Совместимость и монтаж

Соединитель Cabeus SC-SC-7023c устанавливается в панели с отверстием под стандартный типоразмер SC-адаптера. Для фиксации используются металлические защелки и винты — они обеспечивают жесткую посадку и предотвращают случайное выпадение. Установка возможна в любые оптические кроссы и настенные розетки, поддерживающие форм-фактор SC. Перед монтажом проверьте глубину посадочного места — она должна соответствовать габаритам адаптера. Не используйте силу при вставке — коннекторы должны входить легко, без усилия.

Безопасность и стандарты

Адаптер соответствует требованиям IEC 61754-4 и TIA-604-18 для соединителей SC. Материалы не содержат токсичных веществ и подходят для работы в закрытых помещениях. Никелирование корпуса повышает долговечность при частом обслуживании.

Преимущества

• Керамическая втулка гарантирует стабильную связь с потерями менее 0,2 дБ
• Никелированная латунь увеличивает срок службы при частых подключениях
• Заглушки в комплекте защищают внутреннюю поверхность от пыли до момента подключения
• Синий цвет сразу указывает на применение для одномодового волокна — исключает ошибки при сборке

Ограничения применения

• Не предназначены для многомодовых кабелей — использование с MM-коннекторами вызовет значительные потери сигнала
• Не рассчитан на внешнюю установку — отсутствует защита IP, не подходит для улицы или сырых помещений
• Не заменяет спlicing-коробку — не обеспечивает механическое соединение кабелей, только коннекторов
• Работает только с коннекторами SC — несовместим с LC, FC, ST и другими типами

Примеры использования

• Подключение двух участков одномодового оптоволокна в оптическом кроссе на базовой станции
• Финальное соединение между трассой FTTB и клиентским терминалом через стеновую розетку
• Переключение каналов в распределительной шкафе оператора связи
• Обслуживание и тестирование линии в центральном офисе провайдера

Практические советы

• Всегда используйте заглушки, когда соединитель не подключен — даже микрочастицы пыли могут повредить керамическую втулку
• Проверяйте чистоту торцов коннекторов перед вставкой — протирайте специальными салфетками и очистителем
• Убедитесь, что винты и защелки плотно затянуты — слабый монтаж вызывает вибрацию и колебания потерь
• Не перекручивайте адаптер при установке — он должен входить прямо, без боковых нагрузок
• Для ремонта или замены — отключите питание оборудования, чтобы избежать повреждения световых модулей
