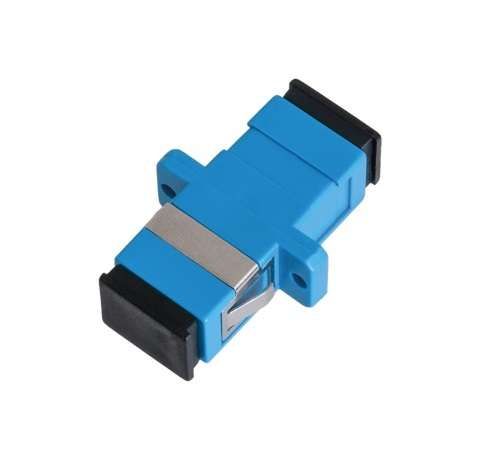

Адаптер волоконно-оптический соед. одномод. SC/UPC-SC/UPC одинарн. пласт. син. (уп.2шт) NIKOMAX NMF-OA1SM-SCU-SCU-2 ЭКО18247

Адаптер оптический одномод. SM 9/125, SC/UPC-SC/UPC одинарный, пластиковый, синий, упаковка 2 шт. от NIKOMAX используется для точного соединения двух оптических кабелей с коннекторами SC/UPC. Подходит для установки в панели оптических кроссов и других распределительных устройствах. Артикулы nmf-oa1sm-scu-scu-2 и эко18247 соответствуют одной модели.

Назначение и область применения

Этот адаптер позволяет соединить два оптических шнура с коннекторами SC/UPC - например, при подключении оборудования к распределительному щиту или при организации ответвлений в сети FTTH. Применяется в телекоммуникациях, IPTV, системах видеонаблюдения и на объектах с высокими требованиями к качеству передачи сигнала. Устанавливается исключительно в специализированные панели оптических кроссов, где требуется быстрая перекоммутация.

Технические характеристики

• Тип волокна: одномодовое (SM 9/125) - обеспечивает передачу сигнала на большие расстояния с минимальными потерями;
• Тип изделия: проходной адаптер - сигнал проходит через него без преобразования;
• Разъёмы: SC/UPC - тип коннектора с плоской полировкой, снижающей отражения; совместим с большинством современных оптических устройств;
• Материал корпуса: термостойкий пластик - lightweight, устойчив к механическим воздействиям, не проводит ток;
• Цвет: синий - стандартизированная маркировка для UPС-полировки (не путать с зелёным - APC);
• Центральная втулка: керамическая - гарантирует точное выравнивание светового луча между двумя волокнами;
• Упаковка: 2 штуки в комплекте - удобно для закупки запаса или замены.

Совместимость и монтаж

Адаптер совместим с любыми кабелями и шнурами, оконцованными коннекторами SC/UPC. Монтируется в панель оптического кросса через стандартный круглый разрез 12–13 мм. Крепится с помощью металлической защелки и винта - не требует пайки или клея. Перед установкой удалите заглушку с обоих сторон адаптера. Нельзя использовать с коннекторами FC, ST, LC или APC - они физически и функционально несовместимы.

Безопасность и стандарты

Изделие соответствует рекомендациям ITU-T G.652.D для одномодовых волокон и ISO/IEC 11801 для оптических соединений. Не содержит свинца и опасных веществ согласно RoHS. Эксплуатируется в температурном диапазоне от –40C до +75C. Безопасен для работы в помещениях с нормальной влажностью - не рассчитан на открытую установку вне помещений.

Преимущества

• Высокая стабильность потерь связи - благодаря керамической втулке достигаются значения менее 0,2 dB;
• Легкая визуальная идентификация - синий цвет сразу указывает на тип полировки UPC, что предотвращает ошибки при обслуживании;
• Защита от загрязнения - каждая сторона имеет съёмную заглушку, сохраняющую чистоту контактов до момента подключения;
• Низкая стоимость - пластиковое исполнение делает адаптер экономичным решением для массовой установки.

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых каналах - материал не герметичен;
• Не подходит для многомодовых волокон (MMF) - отличается конструкцией центральной втулки и допуском по геометрии;
• Запрещено применять с коннекторами APC (зелёного цвета) - угол полировки 8° вызовет значительные потери сигнала;
• Не является источником усиления - не заменяет активное оборудование (например, repeater или ONU).

Примеры использования

• Подключение домашнего ONT к оптическому кроссу в подвале дома;
• Переключение каналов в распределительной рамке офиса;
• Обеспечение резервного пути в сетях GPON;
• Формирование тестовых участков при диагностике линии.

Практические советы

• Перед установкой проверьте, чтобы оба коннектора были именно SC/UPC - смешивание с другими типами повредит волокно;
• Не трогайте внутреннюю поверхность втулки руками - даже микродефекты увеличат затухание;
• При сборке панели используйте только оригинальные винты и защелки - некачественные детали деформируют корпус;
• Храните лишние адаптеры в заводской упаковке - заглушки должны оставаться на месте до первого использования;
• Для частых перекоммутаций выбирайте этот вариант вместо более дорогих металлических моделей - он достаточно прочен и долговечен.
