Оптический (патч-корд), SM, 9/125 (OS2), SC/UPC-SC/UPC,(simplex),5м | FPC09-SCU-SCU-C1L-5M ITK IEK

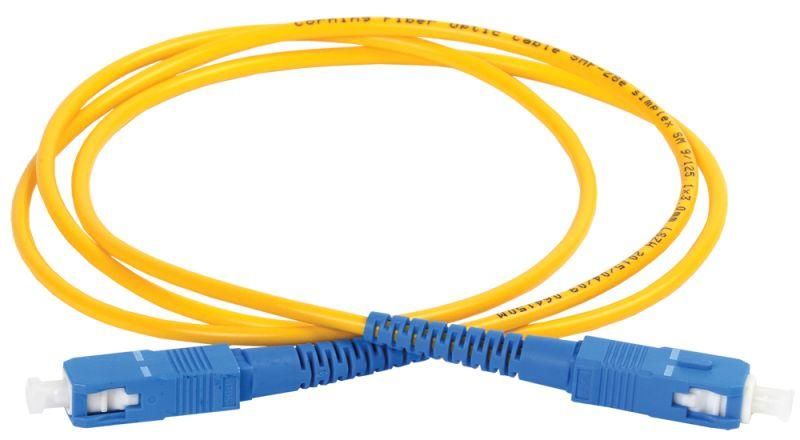

Патч-корд оптический одномодовый 9/125 (OS2) SC/UPC-SC/UPC (simplex) 5м от ITK (IEK) — это одноволоконный кабель с разъёмами SC/UPC на обоих концах, предназначенный для надёжного соединения оборудования в оптоволоконных сетях. Артикул fpc09-scu-scu-c1l-5m обеспечивает передачу сигнала на расстояния до 10 км и выше, что делает его идеальным решением для телекоммуникаций, центров обработки данных и промышленных систем.

Назначение и область применения

Патч-корд оптический одномодовый 9/125 (OS2) SC/UPC-SC/UPC (simplex) 5м используется для коммутации оптических линий между активным оборудованием: маршрутизаторами, коммутаторами, оптическими терминалами, тестерами и приборами контроля. Применяется в сетях FTTH, корпоративных ЦОД, транспортных и энергетических объектах, где требуется высокая устойчивость к помехам и большая дальность передачи.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, размер сердцевины 9/125 мкм
• Длина кабеля: 5 метров
• Количество жил: одна (симплекс)
• Разъёмы: SC/UPC — на обоих концах
• Оболочка: полимерная композиция без галогенов, с низким дымо- и газовыделением
• Цвет: желтый (стандарт для одномодового волокна)
• Срок службы: 15 лет

Совместимость и монтаж

Патч-корд оптический одномодовый 9/125 (OS2) SC/UPC-SC/UPC (simplex) 5м совместим с любым оборудованием, имеющим порты SC/UPC. Разъёмы SC обеспечивают плотную посадку и надёжное соединение даже при частых переподключениях. Монтаж не требует специальных инструментов — достаточно аккуратно вставить разъём в порт до щелчка. Учитывайте минимальный радиус изгиба кабеля — не менее 10 диаметров кабеля (≈50–60 мм), чтобы не повредить волокно.

Безопасность и стандарты

Оболочка выполнена из галоген-free материала, соответствует требованиям пожарной безопасности для помещений с повышенными нормами: офисов, медицинских учреждений, метро и других закрытых зонах. Кабель соответствует международному стандарту IEC 60794-1-2 для оптических кабелей. Использование волокна Corning и феррул Adamant гарантирует соответствие требованиям TIA/EIA-568 и ISO/IEC 11801.

Преимущества

• Высокая точность соединения благодаря феррулам Adamant — минимизация потерь на соединении (менее 0,2 дБ)
• Устойчивость к внешним воздействиям за счёт прочной полимерной оболочки
• Жёлтый цвет оболочки позволяет легко отличить одномодовые линии от многомодовых (оранжевые)
• Долгий срок службы — 15 лет — снижает затраты на обслуживание
• Низкое дымо- и газовыделение — безопасно для людей и оборудования в случае возгорания

Ограничения применения

• Не предназначен для прокладки в открытой среде без защиты — не имеет бронирования или UV-защиты
• Не рассчитан на механическую нагрузку: нельзя использовать как силовой кабель или протягивать через трубы с острыми кромками
• Подходит только для одномодовых систем; несовместим с многомодовым оборудованием (например, OM3/OM4)
• Использование вне температурного диапазона (-20°C…+70°C) может снизить долговечность

Примеры использования

• Подключение SFP-модулей в серверном стойке к оптическому коммутатору
• Соединение OLT и ONT в сети GPON
• Тестирование оптических каналов с помощью OTDR или светоиндикатора
• Переподключение оборудования в центре обработки данных при модернизации

Практические советы

• Перед подключением всегда проверяйте чистоту разъёмов — грязь вызывает значительные потери сигнала
• Не перегибайте кабель резко — изгиб под углом меньше 90° может повредить волокно
• При прокладке в каналах используйте защитные рукава, особенно там, где возможны перетирания
• Для длинных трасс (более 10 м) рекомендуется использовать патч-корды с FC/APC или LC/APC, если есть необходимость в ещё меньших потерях
• Артикул fpc09-scu-scu-c1l-5m — оптимальный выбор для замены старых патч-кордов в существующих сетях с интерфейсами SC/UPC
