Оптический (патч-корд), SM, 9/125 (OS2), LC/UPC-LC/UPC,(simplex),5м | FPC09-LCU-LCU-C1L-5M ITK IEK

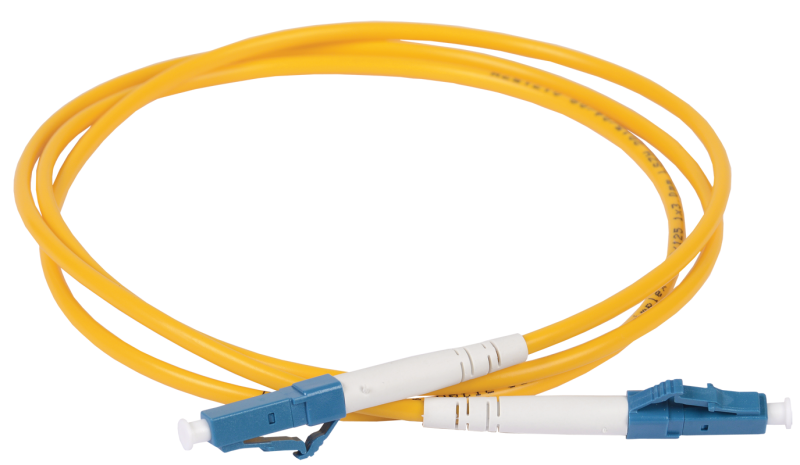

Патч-корд оптический одномодовый 9/125 (OS2) LC/UPC-LC/UPC (simplex) 5м от ITK (IEK) — это одноволоконный кабель с разъёмами LC/UPC на обоих концах, предназначенный для надёжной передачи сигнала в высокоскоростных оптоволоконных сетях. Артикул fpc09-lcu-lcu-c1l-5m обеспечивает стабильную работу в условиях требовательных телекоммуникационных систем.

Назначение и область применения

Патч-корд оптический одномодовый 9/125 (OS2) LC/UPC-LC/UPC (simplex) 5м используется для временного или постоянного подключения оборудования в оптических сетях. Подходит для коммутации между активными устройствами — например, между маршрутизатором и коммутатором, оптическим терминалом и сервером, тестовым оборудованием и линией связи. Применяется в центрах обработки данных, на объектах операторов связи, в системах IPTV, VoIP и других высокоскоростных сетях, где важна минимальная потеря сигнала и большая дальность передачи.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2 (9/125 мкм)
• Длина кабеля: 5 метров
• Количество жил: одна (симплекс)
• Разъёмы: LC/UPC на обоих концах
• Цвет оболочки: жёлтый — стандарт для одномодового волокна
• Материал оболочки: полимерная композиция без галогенов, с низким дымо- и газовыделением
• Срок службы: до 15 лет

Совместимость и монтаж

Патч-корд оптический одномодовый 9/125 (OS2) LC/UPC-LC/UPC (simplex) 5м совместим с любым оборудованием, имеющим порты LC/UPC — это стандартные интерфейсы у современных SFP/SFP+ модулей, оптических коммутаторов, медиаконвертеров и анализаторов. Монтаж не требует специальных инструментов: достаточно аккуратно вставить разъём в порт до щелчка. Учитывайте, что разъёмы LC имеют малые габариты — они подходят для плотной установки в патч-панели, но требуют осторожности при подключении и отключении. Не допускайте перегибов кабеля радиусом менее 30 мм — это снижает долговечность и увеличивает потери сигнала.

Безопасность и стандарты

Оболочка выполнена из галоген-free материала, соответствует требованиям пожарной безопасности для помещений с повышенными нормами — офисов, дата-центров, метро, больниц. Кабель соответствует международному стандарту IEC 60794-1-2 для одномодовых оптических кабелей. Разъёмы оснащены феррулами Adamant (Япония), обеспечивающими точную центровку волокна и низкий уровень возвратного отражения (UPC — Ultra Physical Contact).

Преимущества

• Использование волокна Corning — гарантия низких потерь и стабильности сигнала на расстояниях до 80–100 км
• Феррулы Adamant обеспечивают надёжное соединение и долгий срок службы разъёмов
• Галоген-free материал снижает риск выделения токсичных газов при нагреве или возгорании
• Жёлтый цвет оболочки позволяет легко отличить одномодовый кабель от многомодового (оранжевый)
• Устойчивость к механическим воздействиям благодаря прочной полимерной композиции

Ограничения применения

Патч-корд оптический одномодовый 9/125 (OS2) LC/UPC-LC/UPC (simplex) 5м не предназначен для использования в средах с частыми изгибами, трением или механическим давлением — например, в движущихся кабельных каналах или на конвейерах. Также он не работает с многомодовым оборудованием — использование с MM-портами вызовет значительные потери сигнала. Не применяйте в условиях постоянного погружения в воду или прямого UV-облучения — хотя оболочка защищена, она не рассчитана на внешнюю прокладку.

Примеры использования

• Подключение SFP-модуля в коммутаторе к оптическому терминалу OLT
• Тестирование линии связи с помощью оптического рефлектометра
• Межсерверное соединение в дата-центре с использованием 10G/40G Ethernet
• Переподключение каналов в патч-панели при изменении топологии сети

Практические советы

• Всегда закрывайте защитные колпачки на разъёмах, когда патч-корд не подключен — пыль и грязь повреждают торец феррулы
• Не затягивайте разъёмы слишком сильно — это может деформировать корпус LC
• Проверяйте целостность волокна перед первым применением: при наличии трещины или глубокого царапины замените кабель
• Для длинных линий (более 10 м) рекомендуется использовать патч-корды с APC-разъёмами, если оборудование поддерживает; UPC здесь — оптимальный выбор для коротких соединений внутри помещения
• Артикул fpc09-lcu-lcu-c1l-5m — идеальный вариант для замены старых кабелей в существующих сетях, так как полностью соответствует стандартам OS2 и LC/UPC
