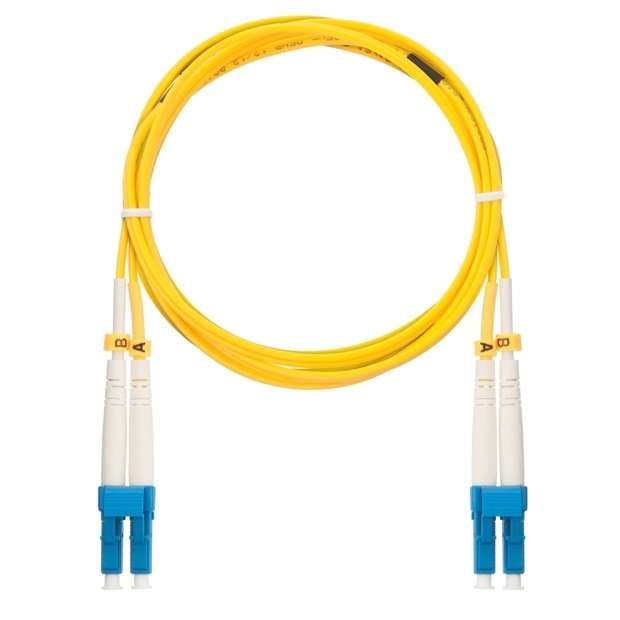

Патч-корд NMF-PC2S2C2-LCU-LCU-005 волоконно-оптический соед. одномод. 9/125мкм стандарта OS2 LC/UPC-LC/UPC двойн. LSZH нг(В)-HFLTx 2мм желт. 5м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 2 мм желтый 5м от бренда NIKOMAX (артикул nmf-pc2s2c2-lcu-lcu-005) предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях с минимальными потерями. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и промышленных системах.

Назначение и область применения

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 2 мм желтый 5м используется для соединения оптического оборудования: коммутаторов, маршрутизаторов, трансиверов, тестеров и других устройств с интерфейсами LC. Применяется в сетях с высокими требованиями к скорости и дальности - например, в FTTH, Metro Ethernet, центрах обработки данных, промышленных автоматизированных системах. Желтая оболочка указывает на тип волокна - одномодовое, что обеспечивает работу на расстояниях до 10–80 км в зависимости от оборудования.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм, стандарт OS2
• Длина: 5 метров
• Коннекторы: LC/UPC - два одинаковых коннектора с улучшенным полировочным покрытием (UPC) для снижения потерь отраженного света
• Тип шнура: двойной (дуплексный) - два волокна в одной оболочке, каждое с отдельным коннектором
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, самозатухающая; соответствует классу нг(В)
• Диаметр кабеля: 2 мм - компактный профиль для плотной укладки
• Цвет оболочки: жёлтый - стандартизированная маркировка одномодового волокна
• Маркировка полярности: есть - позволяет легко определить направление передачи сигнала (TX/RX)

Совместимость и монтаж

Патч-корд совместим со всеми современными устройствами, использующими LC-коннекторы: SFP/SFP+/QSFP+ модули, оптические коммутаторы, медиаконвертеры. Коннекторы LC/UPC подходят к портам с UPC или APC адаптерами - однако APC требует специального переходника, так как угол полировки отличается. Монтаж выполняется без инструментов: просто вставьте коннекторы в гнездо до щелчка. Убедитесь, что коннекторы не повреждены и не запылены - грязь вызывает значительные потери сигнала. Для двойного шнура соблюдайте правильную ориентацию: TX на одном конце должен соответствовать RX на другом.

Безопасность и стандарты

Оболочка выполнена из материала LSZH, который не выделяет токсичных газов при горении и соответствует нормам пожарной безопасности для помещений с людьми (офисы, серверные, метро, тоннели). Класс нг(В) означает, что кабель не распространяет горение при вертикальном монтаже. Соответствует международным стандартам IEC 60794-1-2 для оптических кабелей и рекомендациям TIA/EIA-568.

Преимущества

• Низкие потери на соединении за счет UPС-полировки (менее 0,3 дБ)
• Устойчивость к внешним воздействиям благодаря прочной LSZH-оболочке
• Компактный диаметр 2 мм - удобен для трассировки в ограниченных пространствах
• Чёткая маркировка полярности исключает ошибки при подключении
• Жёлтый цвет - быстрая визуальная идентификация типа волокна среди многомодовых (оранжевых) шнуров

Ограничения применения

Не применяйте патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 2 мм желтый 5м в условиях постоянного изгиба радиусом менее 10×диаметра кабеля (минимум 20 мм). Не допускайте механических нагрузок на коннекторы - они хрупкие. Не используйте с коннекторами APC без переходника - несовместимость вызовет повышенные потери. Также не подходит для передачи мощных лазерных импульсов выше 100 мВт без согласования с производителем оборудования.

Примеры использования

• Подключение SFP+ модуля в коммутаторе Cisco к оптическому фильтру
• Связь между сервером и SAN-сетью в центре обработки данных
• Передача сигнала от оптического терминала к анализатору в лаборатории
• Разводка внутри шкафа управления в промышленной автоматике

Практические советы

• Перед подключением всегда проверяйте коннекторы через микроскоп или оптический детектор - даже мельчайшая пыль снижает качество сигнала
• Используйте защитные колпачки при хранении и транспортировке - открытые коннекторы легко повредить
• При прокладке в каналах и лотках не перегибайте кабель - сохраняйте радиус изгиба >20 мм
• Для длинных трасс (более 100 м) учитывайте суммарные потери: каждый патч-корд даёт ~0,5–0,7 дБ, а 5-метровый от NIKOMAX - около 0,6 дБ
• Запомните: жёлтый цвет = одномодовый = долгие расстояния; оранжевый = многомодовый = короткие участки до 550 м
