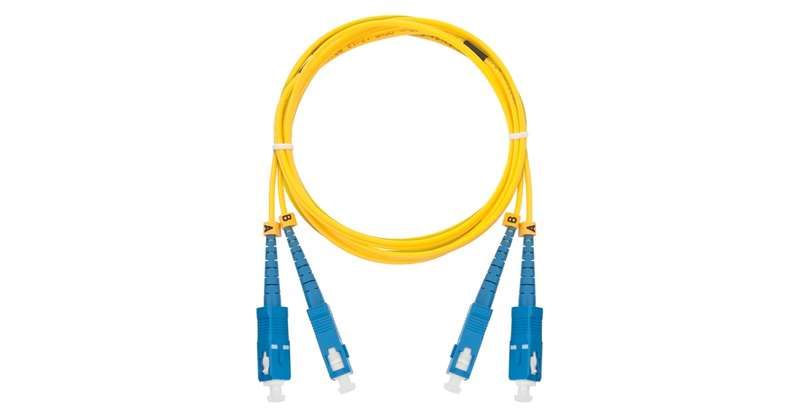

Патч-корд NMF-PC2S2C2-SCU-SCU-003 волоконно-оптический соед. одномод. 9/125мкм стандарта OS2 SC/UPC-SC/UPC двойн. LSZH нг(В)-HFLTx 2мм желт. 3м NIKOMAX

Патч-корд волоконно-оптический одномодовый 9/125 мкм OS2 SC/UPC-SC/UPC двойной LSZH нг(В)-HFLTx 2 мм желтый 3 м от бренда NIKOMAX (арт. nmf-pc2s2c2-scu-scu-003) предназначен для передачи сигналов на большие расстояния в оптоволоконных сетях с минимальными потерями. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и системах передачи данных.

Назначение и область применения

Патч-корд используется для временного или постоянного соединения оптического оборудования: коммутаторов, маршрутизаторов, серверов, тестеров и других устройств с интерфейсами SC/UPC. Применяется в сетях операторов связи, ЦОД, системах видеонаблюдения и промышленных автоматизированных системах, где требуется высокая скорость передачи данных и устойчивость к помехам.

Технические характеристики

• Тип волокна: одномодовое (OS2), диаметр ядра 9 мкм / оболочки 125 мкм
• Цвет оболочки: жёлтый - указывает на одномодовое волокно
• Длина: 3 метра
• Тип коннекторов: SC/UPC - прямоугольный, фиксирующийся защёлкой, с улучшенным полировочным покрытием для снижения потерь
• Конструкция: двойной шнур - два отдельных волокна в одной оболочке, каждое с собственным коннектором
• Оболочка: LSZH нг(В)-HFLTx - малодымная, негорючая, без галогенов, соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты
• Диаметр кабеля: 2 мм - компактный профиль для плотной укладки в трассах и коробах

Совместимость и монтаж

Патч-корд совместим со всеми устройствами, оснащёнными портами SC/UPC - наиболее распространённым типом коннектора в современных оптических сетях. Для установки достаточно вставить коннекторы до щелчка в соответствующие разъёмы оборудования. Убедитесь, что поверхности коннекторов чистые - грязь вызывает значительные потери сигнала. Не допускайте перегибов кабеля радиусом менее 30 мм - это может повредить волокно.

Безопасность и стандарты

Оболочка выполнена из материала LSZH нг(В)-HFLTx, который не выделяет токсичных газов при горении и соответствует требованиям пожарной безопасности для внутренней прокладки в зданиях. Соответствует стандартам IEC 60794-1-2 для оптических кабелей и рекомендациям EN 50575 для кабельных систем в зданиях.

Преимущества

• Минимальные потери сигнала благодаря UPC-полировке коннекторов - идеально для длинных линий
• Увеличенная прочность и долговечность за счёт двойной конструкции и качественной оболочки
• Лёгкая идентификация: жёлтый цвет сразу показывает, что это одномодовый кабель
• Подходит для помещений с ограниченными требованиями к дымообразованию - офисы, медицинские учреждения, метро

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует защита от УФ-излучения и механических нагрузок
• Не работает с коннекторами типа LC, FC или ST - требуются переходники
• Не рассчитан на частые изгибы и перемещения - длительная эксплуатация в условиях вибраций может привести к микротрещинам в волокне
• Работает только с одномодовым оборудованием - несовместим с многомодовыми источниками света (например, LED)

Примеры использования

• Подключение сервера к оптическому коммутатору в ЦОД
• Соединение модулей DWDM в транспортной сети оператора
• Переподключение диагностического оборудования к оптическому порту в лаборатории
• Интеграция системы видеонаблюдения с IP-камерами через оптический канал

Практические советы

• Перед подключением всегда проверяйте коннекторы на наличие пыли - используйте специальный оптический очиститель
• При прокладке в каналах не затягивайте кабель слишком сильно - давление может деформировать волокно
• Для удобства управления используйте кабельные менеджеры - двойной патч-корд легко запутывается
• Запомните: жёлтый цвет = одномодовый = дальние расстояния (>1 км); оранжевый = многомодовый = короткие участки (<500 м)
• Артикул nmf-pc2s2c2-scu-scu-003 - это именно тот вариант, который нужен, если вам нужны SC/UPC, 3 м, LSZH и одномодовое волокно; другие варианты с другим типом коннектора или длиной не подходят без адаптеров
