Патч-корд оптический SC/UPC-SC/UPC LSZH OS2 SM9/125 3м - 09-0516 Net.on

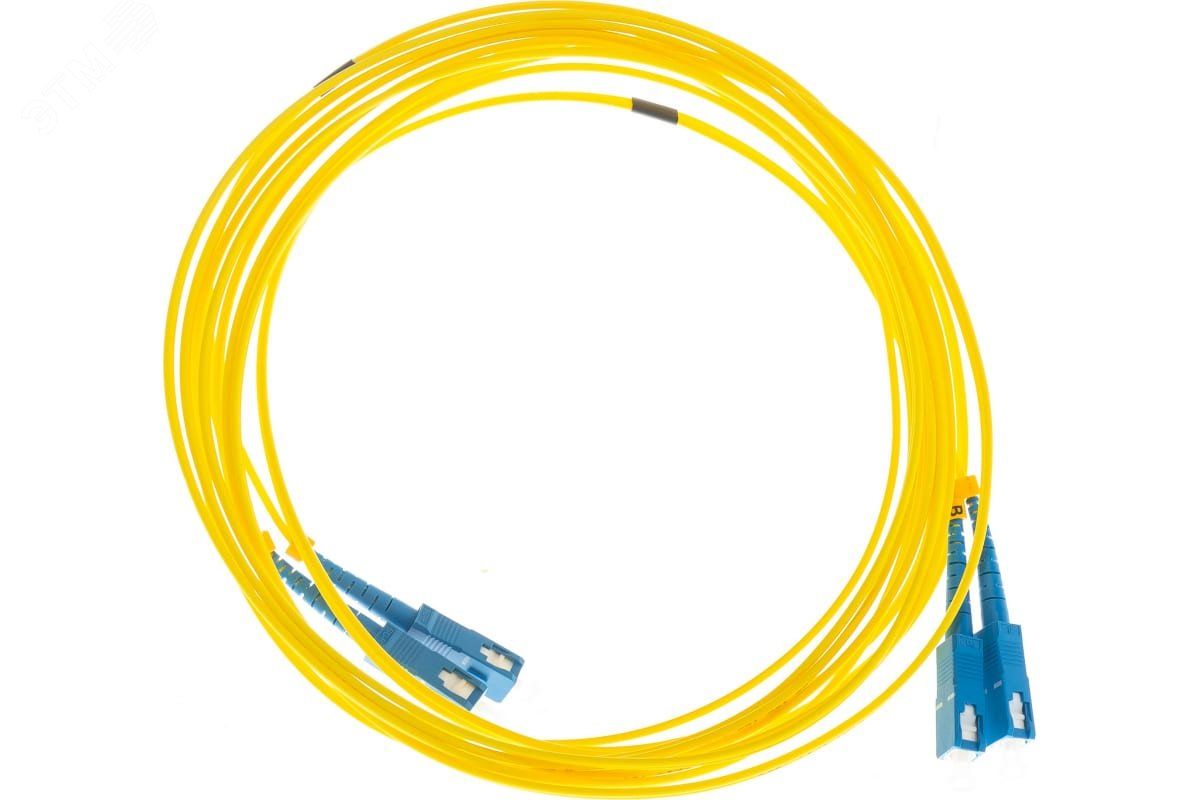

Оптический патч-корд SUPRLAN 09-0516 - это одноволоконный шнур длиной 3 метра с коннекторами SC/UPC на обоих концах, предназначенный для соединения оборудования в оптоволоконных сетях. Кабель выполнен по стандарту OS2, что делает его подходящим для высокоскоростной передачи данных на большие расстояния. Цвет оболочки - желтый, что соответствует классификации одномодового волокна.

Назначение и область применения

Патч-корд SUPRLAN 09-0516 используется для временного или постоянного соединения активного оборудования в оптических сетях: между оптическими терминалами, коммутаторами, маршрутизаторами, OLT-устройствами и другими узлами. Применяется в телекоммуникационных центрах, на базах связи, в офисных и промышленных сетях, где требуется надежная передача сигнала на расстоянии до 10–40 км. Подходит для систем GPON, EPON, DWDM и других технологий, использующих одномодовое волокно.

Технические характеристики

• Тип волокна: одномодовое 9/125 мкм (стандарт OS2)
• Длина кабеля: 3 метра
• Тип коннекторов: SC/UPC - с обеих сторон
• Количество жил: 1 (симплекс)
• Диаметр сердцевины волокна: 9 мкм
• Оболочка: безгалогенная, огнестойкая компаундная
• Цвет оболочки: желтый
• Схема обжима: 1:1 (прямой)
• Конструкция кабеля: 2x2 - два волокна в одной оболочке, но работает только одно (для симплексного соединения)
• Рычаг блокировки: есть - обеспечивает надежную фиксацию в порте
• Защитная трубка: надетая - снижает риск повреждения волокна при изгибе

Совместимость и монтаж

Патч-корд SUPRLAN 09-0516 совместим с любым оборудованием, имеющим SC/UPC-порт. Установка выполняется просто: коннектор вставляется в разъем до щелчка - фиксация происходит за счет рычага. Отключать можно, нажав на рычаг и вытянув шнур линейно. Не требует специальных инструментов. Обращайте внимание на радиус изгиба - минимальный допустимый радиус составляет 10 диаметров кабеля (не менее 30 мм). Не перегибайте и не скручивайте кабель.

Безопасность и стандарты

Кабель соответствует требованиям IEC 60794-1-2 для оптических кабелей. Безгалогенная оболочка обеспечивает низкую токсичность при горении - подходит для установки в закрытых помещениях, серверных, этажных щитах и зонах с повышенными требованиями к пожаробезопасности. Компаундная защита предотвращает распространение огня по кабелю. Стандарт UPC гарантирует низкий уровень отражений (возвратное затухание >50 дБ), что важно для чувствительных систем.

Преимущества

• Высокая точность полировки UPС - минимизация потерь сигнала и отражений
• Надежная фиксация благодаря рычагу блокировки - исключает случайное отсоединение
• Огнестойкая и безгалогенная оболочка - безопасна для внутренней прокладки
• Желтый цвет оболочки - сразу указывает на тип волокна (одномодовое), упрощает идентификацию
• Готовый к использованию продукт - не требует термической или механической оконцовки

Ограничения применения

Патч-корд SUPRLAN 09-0516 нельзя использовать в сетях с многомодовым волокном - он несовместим с коннекторами LC, ST, FC или с волокном 50/125 мкм. Также не предназначен для наружной прокладки без защиты: оболочка не рассчитана на UV-излучение, перепады температур ниже -20C или механическое воздействие. Не применяйте в условиях постоянного напряжения или в качестве силового кабеля - передает только световой сигнал.

Примеры использования

• Подключение OLT-устройства к ONT в сети GPON
• Соединение SFP+ модулей в коммутаторе Cisco или Huawei
• Межсерверные связи в дата-центре
• Интеграция в пассивные оптические распределительные устройства (PON-BOX)
• Лабораторные тестирования оптических каналов

Практические советы

• Перед подключением проверьте чистоту коннекторов - грязь вызывает значительные потери сигнала. Используйте специальные очистители для SC-коннекторов.
• Не вставляйте и не вынимайте шнур под нагрузкой - это может повредить оптическое волокно внутри.
• Убедитесь, что посадочные места на оборудовании поддерживают именно SC/UPC - другие типы полировок (APC) не взаимозаменяемы.
• При прокладке в трассах с большим количеством кабелей соблюдайте шаг связывания - не пережимайте патч-корд SUPRLAN 09-0516 хомутами.
• Запомните: желтый цвет = одномодовый = длинные дистанции; оранжевый = многомодовый = короткие участки.
