Оптический (патч-корд), SM, 9/125 (OS2), SC/UPC-SC/UPC,(Duplex),1м | FPC09-SCU-SCU-C2L-1M ITK IEK

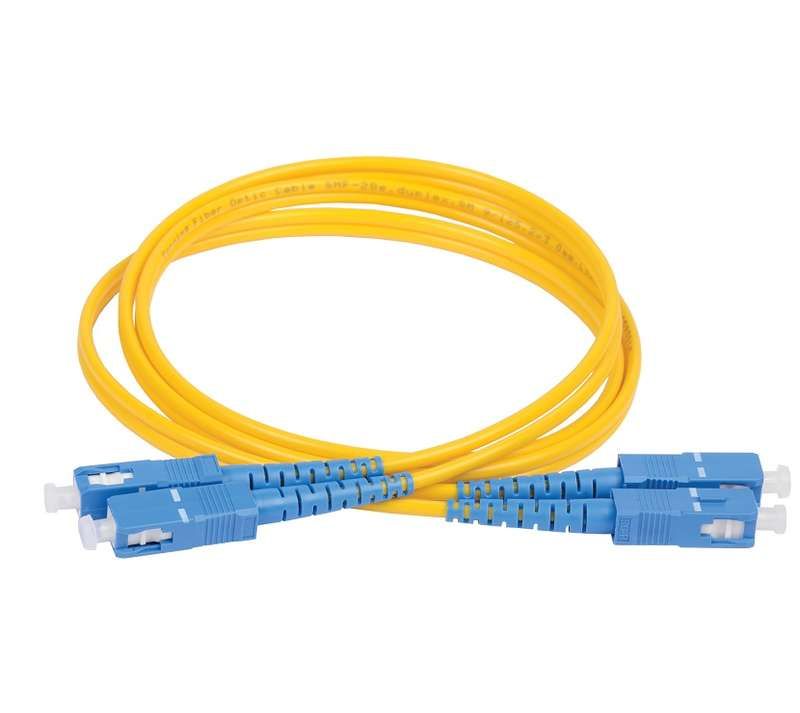

Патч-корд оптический соединительный для одномодового кабеля (SM) 9/125 (OS2) SC/UPC-SC/UPC двойного исполнения (Duplex) LSZH 1м от ITK (IEK) - это готовое соединительное устройство для передачи световых сигналов в одномодовых оптоволоконных сетях. Артикул fpc09-scu-scu-c2l-1m предназначен для быстрого подключения оборудования в центрах распределения, на объектах телекоммуникаций и в лабораториях.

Назначение и область применения

Патч-корд оптический соединительный используется для временного или постоянного соединения оптического оборудования: маршрутизаторов, коммутаторов, optical transceivers, тестеров и сплиттеров. Подходит для построения высокоскоростных сетей доступа (FTTx), внутризоновых связей и систем передачи данных с требованием к минимальным потерям сигнала. Применяется в телекоммуникациях, ЦОД, промышленной автоматике и медицинских системах.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - обеспечивает передачу на расстояния до 10–40 км без усилителей
• Количество волокон: 2 (дуплекс - два канала: TX/RX)
• Длина: 1 метр - оптимальна для внутренних соединений в шкафах и на панелях
• Разъёмы: SC/UPC - круглые, с зажимом, уплотнённая поверхность снижает отражения
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет оболочки: жёлтый - стандартизированная цветовая маркировка для одномодовых кабелей
• Срок службы: 15 лет - при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Патч-корд оптический соединительный совместим со всеми стандартными SC-портами на оборудовании: SFP/SFP+, GBIC, OLT, ONT. Разъёмы SC/UPC имеют механическую защёлку - легко вставляются и фиксируются, но не подходят для быстрой переподключаемости в условиях частой замены. Монтаж не требует специальных инструментов: достаточно аккуратно вставить разъём в порт до щелчка. Не допускается перегиб кабеля радиусом менее 30 мм - это повредит волокно и вызовет потери сигнала.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и EN 50266 для материалов LSZH. Оболочка не поддерживает распространение пламени и не содержит галогенов - безопасна для установки в помещениях с людьми, в том числе в офисах, больницах и метро. Производитель использует волокно Corning и феррулы Adamant - известные мировые стандарты надёжности.

Преимущества

• Высокая точность сборки: феррулы Adamant обеспечивают низкие потери на соединении (<0,2 dB)
• Устойчивость к отражению: UPC-полировка минимизирует обратную рефлексию, важна для аналоговых и PON-систем
• Лёгкая и прочная оболочка LSZH - удобна для прокладки в плотных кабельных трассах
• Стандартный желтый цвет позволяет быстро отличить одномодовые соединения от многомодовых (оранжевые)

Ограничения применения

• Не предназначена для наружной прокладки - отсутствует защита от УФ, влаги и механических нагрузок
• Не рекомендуется использовать в средах с частыми вибрациями без дополнительной фиксации
• Запрещено перегибать, растягивать или пережимать кабель - это приведёт к разрыву волокна
• Не подходит для подключения к многомодовым портам - несовместимость по диаметру сердцевины (9 мкм vs 50/62,5 мкм)

Примеры использования

• Подключение SFP+ модуля к коммутатору в серверной комнате
• Соединение ONU сOLT в сети GPON
• Тестирование оптических каналов с помощью OTDR-прибора
• Переподключение между patch panel’ами в распределительном шкафу

Практические советы

• Перед подключением всегда проверяйте чистоту разъёмов - пыль и грязь увеличивают потери сигнала
• Используйте защитные колпачки при хранении и транспортировке - они предохраняют феррулы от царапин
• При прокладке в шкафах оставляйте запас длины 10–15 см - это упрощает обслуживание и исключает натяжение
• Для длинных линий (>10 м) лучше выбирать патч-корды с FC/APC - но здесь важно сохранить соответствие типа разъёма
• Артикул fpc09-scu-scu-c2l-1m - идеальный выбор для компактных решений, где нужна надёжность и малая длина
