Патч-корд оптический SC/UPC-SC/UPC LSZH OS2 SM9/125 1м - 09-0513 Net.on

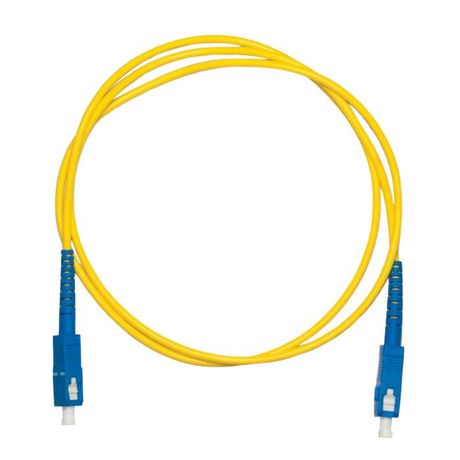

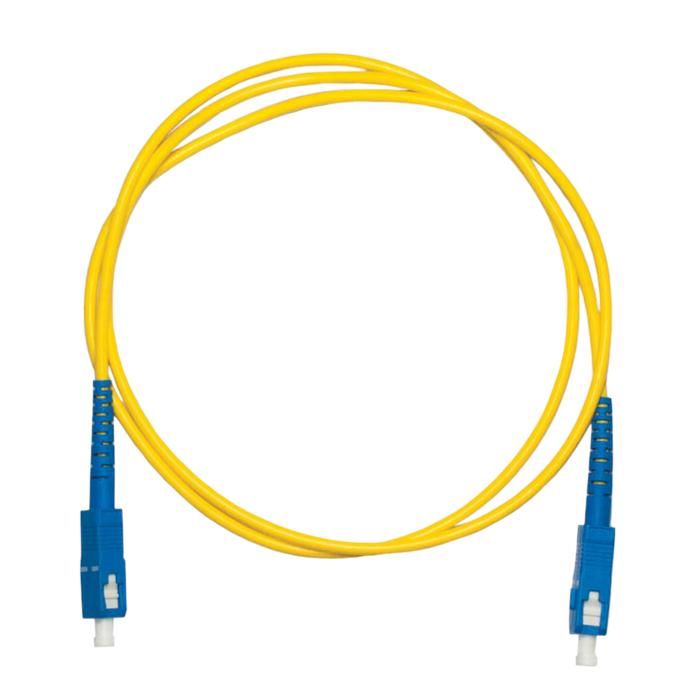

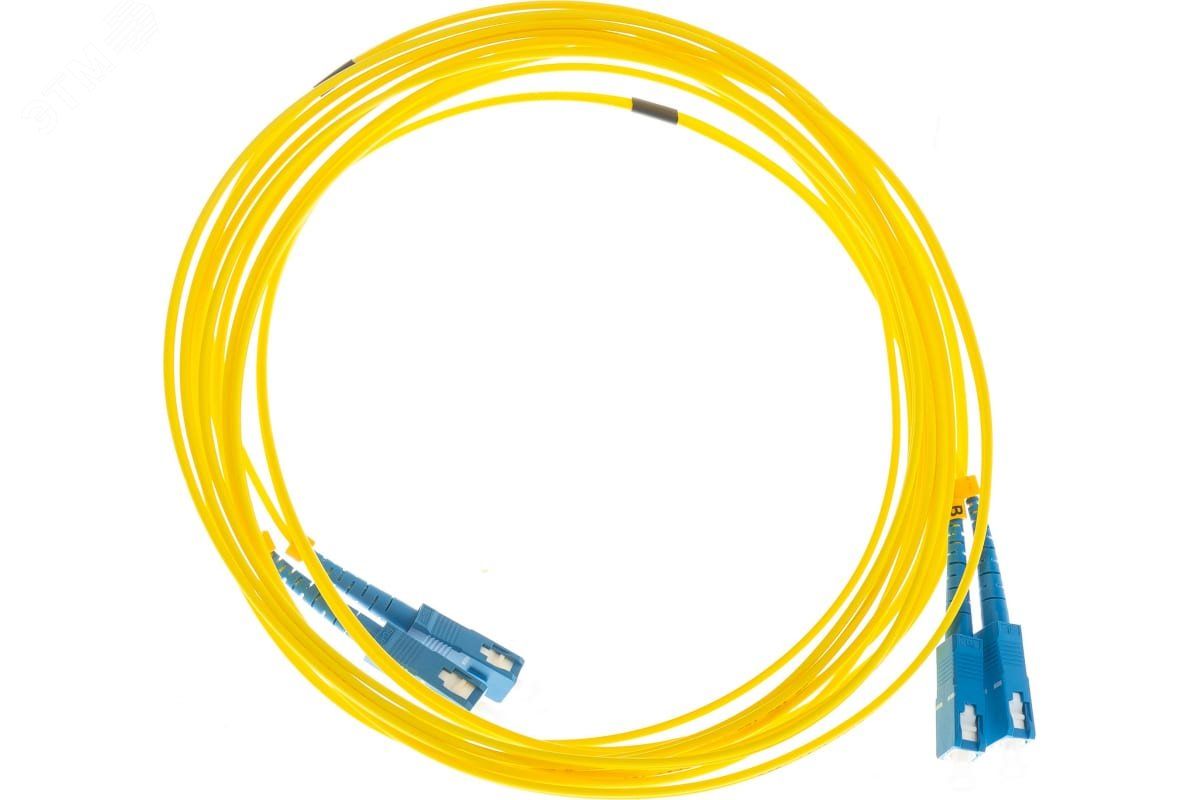

Оптический патч-корд SUPRLAN 09-0513 - это одноволоконный шнур длиной 1 метр с коннекторами SC/UPC на обоих концах, предназначенный для передачи сигнала в одномодовых оптоволоконных сетях. Применяется в телекоммуникациях, центрах обработки данных и на объектах связи, где требуется высокая точность соединений.

Назначение и область применения

Патч-корд SUPRLAN 09-0513 используется для временного или постоянного подключения оборудования в оптических сетях: между серверами, коммутаторами, маршрутизаторами, активным оборудованием и распределительными щитами. Подходит для сетей FTTH, корпоративных LAN и операторских каналов. Благодаря одномодовому волокну OS2 обеспечивает передачу сигналов на большие расстояния без потерь качества - идеален для средних и крупных сетей.

Технические характеристики

• Тип волокна: одномодовое 9/125 мкм (стандарт OS2)
• Длина: 1 метр
• Тип коннекторов: SC/UPC - с обеих сторон
• Количество волокон: одно (симплекс)
• Цвет оболочки: желтый - стандарт для одномодовых кабелей
• Оболочка: безгалогенная, огнестойкая компаундная - безопасна при горении
• Конструкция кабеля: 2x2 - два усиливающих элемента внутри, обеспечивают прочность
• Защитная трубка: надетая - снижает риск повреждения волокна у коннектора
• Рычаг блокировки: есть - предотвращает случайное выдергивание
• Схема обжима: 1:1 - прямое соединение без перепутывания

Совместимость и монтаж

Патч-корд SUPRLAN 09-0513 совместим со всеми устройствами, имеющими порты SC/UPC - это стандартные интерфейсы на большинстве современных оптических коммутаторов и медиаконвертеров. Для подключения просто вставьте коннектор в разъем до характерного щелчка - защелка фиксирует его. Отключать следует, аккуратно нажав на рычаг и вытянув шнур линейно - нельзя крушить или дергать за кабель. Убедитесь, что посадочное место не забито пылью - используйте капсулы для защиты коннекторов при хранении.

Безопасность и стандарты

Оболочка выполнена из безгалогенной компаундной смеси - при возгорании не выделяет токсичных газов, соответствует требованиям пожарной безопасности для помещений с людьми. Производится в соответствии с международными стандартами IEC 60794 и TIA-568 для оптических кабелей. Полировка UPC гарантирует минимальную потерю мощности сигнала (<0.3 dB) и низкий уровень отражений.

Преимущества

• Высокая точность соединения благодаря полировке UPC - меньше потерь сигнала
• Фиксация через рычаг - исключает самопроизвольное отсоединение
• Усиленная конструкция 2x2 - устойчив к механическим нагрузкам при прокладке
• Желтая оболочка - легко отличить от многомодовых кабелей (оранжевые)
• Огнестойкая и безгалогенная изоляция - безопасна для установки в помещениях и каналах

Ограничения применения

• Не предназначен для использования в условиях постоянного изгиба радиусом менее 30 мм - возможна потеря сигнала
• Не работает с коннекторами других типов (LC, FC, ST) - требуют адаптеров
• Не рассчитан на подключение к медным портам - только к оптическим интерфейсам
• Не рекомендован для открытых уличных участков без дополнительной защиты - не имеет бронирования

Примеры использования

• Подключение сервера к оптическому коммутатору в дата-центре
• Межэтажная связь между распределительными щитами в офисном здании
• Интеграция медиаконвертера в систему видеонаблюдения
• Настройка тестовой сети при обслуживании оборудования провайдера

Практические советы

• Перед подключением всегда проверяйте коннекторы на наличие пыли - протирайте специальными салфетками или воздухом
• Не допускайте перегибов кабеля - особенно около коннекторов; соблюдайте минимальный радиус изгиба 30 мм
• Храните запасные патч-корды SUPRLAN 09-0513 в защитных колпачках - даже кратковременный контакт с грязью снижает качество связи
• При замене старого кабеля - сверяйте длину и тип коннекторов. Этот шнур подходит для замены аналогов длиной 1 м с SC/UPC
• Для длинных трасс (>10 м) используйте другие модели - этот патч-корд создан для краткосрочных соединений и внутренней коммутации
