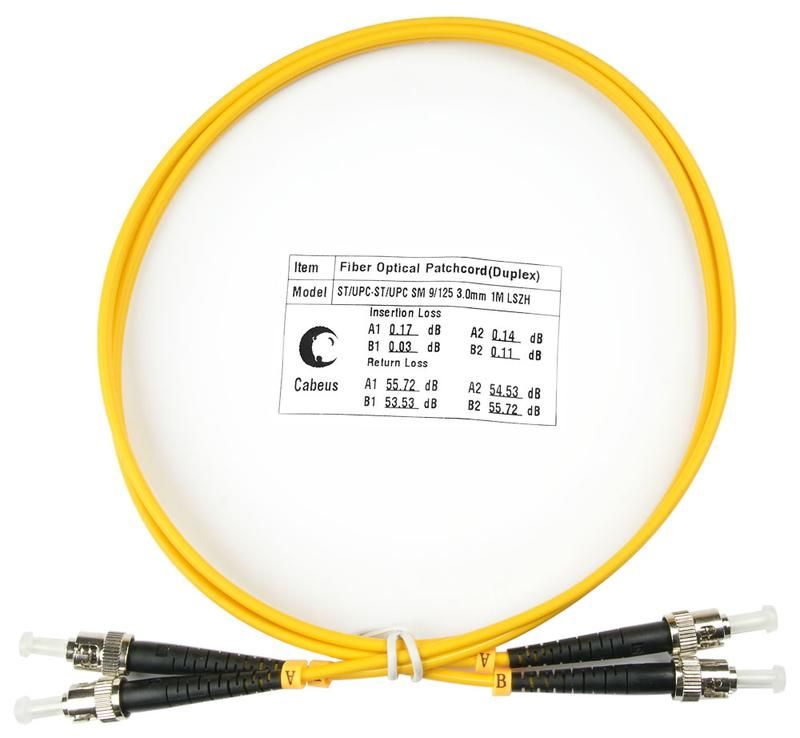

Шнур оптический FOP(d)-9-ST-ST-1m duplex ST-ST 9/125 sm 1м LSZH Cabeus 7552c

Шнур оптический duplex ST-ST 9/125 sm 1м LSZH от Cabeus - это двухволоконный патч-корд с коннекторами типа ST на обоих концах, предназначенный для передачи сигналов в одномодовых оптоволоконных сетях. Подходит для подключения серверов, коммутаторов и других устройств в телекоммуникационных шкафах. Артикул fop(d)-9-st-st-1m соответствует спецификациям LSZH и OS2.

Назначение и область применения

Шнур оптический duplex ST-ST 9/125 sm 1м LSZH используется для создания временных или постоянных соединений между активным оборудованием: оптическими коммутаторами, маршрутизаторами, трансиверами, медиаконвертерами. Применяется в распределительных пунктах - оптических кроссах, патч-панелях, шкафах связи. Благодаря малой длине (1 метр) идеально подходит для внутренней коммутации внутри одного шкафа или между соседними модулями.

Технические характеристики

• Тип разъема: ST - ST (оба конца)
• Количество волокон: 2 (duplex)
• Тип волокна: одномодовое 9/125 мкм (OS2)
• Длина: 1 метр
• Тип кабеля: сдвоенный, с буферным покрытием 3 мм
• Оболочка: LSZH (безгалогенная, низкая дымообразование и токсичность при горении)
• Цвет: желтый (стандарт для одномодового волокна)
• Маркировка полярности: есть - позволяет определить направление передачи сигнала

Совместимость и монтаж

Коннекторы ST совместимы с любыми портами и адаптерами, поддерживающими этот тип фиксации - распространён в старых и промышленных системах. Для установки достаточно вставить коннектор в гнездо до щелчка и зафиксировать поворотом фиксатора. Убедитесь, что посадочная площадка на оборудовании рассчитана под ST-коннекторы - они отличаются от LC и SC формой и механизмом крепления. Не используйте силу при подключении - это может повредить волокно или цилиндрический корпус коннектора.

Безопасность и стандарты

Изделие соответствует требованиям LSZH - материал оболочки не выделяет галогены при нагреве или возгорании, что делает его безопасным для использования в закрытых помещениях, офисах, дата-центрах и местах с высокой плотностью кабельной трассировки. Произведено в соответствии с международными стандартами качества на оптические патч-корды. Каждый экземпляр прошёл тестирование на потери на соединении и целостность волокна на заводе.

Преимущества

• Стандартный цвет жёлтый - сразу указывает на одномодовый тип волокна, исключает путаницу с многомодовым (оранжевым)
• LSZH-оболочка снижает риск распространения пламени и выделения ядовитых газов - важное преимущество для помещений с ограниченной вентиляцией
• Фиксация ST обеспечивает надёжную механическую посадку - меньше вероятность случайного отсоединения
• Маркировка полярности упрощает диагностику и обслуживание сети
• Индивидуальная упаковка сохраняет чистоту коннекторов до момента монтажа

Ограничения применения

• Не предназначен для внешних условий - отсутствует защита IP, не рассчитан на перепады температур или влажность
• Не подходит для длинных линий - 1 метр слишком мало для основной трассы; используется только для краткосрочных соединений внутри оборудования
• Коннекторы ST уступают по популярности LC и SC - возможны сложности с поиском совместимых переходников в новых системах
• Не рекомендован для частого подключения/отключения - механическая фиксация ST менее долговечна при интенсивном использовании, чем push-pull LC

Примеры использования

• Подключение SFP+ модуля в коммутаторе к оптическому кроссу через ST-порт
• Соединение трансивера с оптическим приемником в промышленном контроллере
• Резервное соединение между двумя шкафами в центральном узле связи
• Тестирование работоспособности оптического порта на стенде

Практические советы

• Перед подключением всегда проверяйте наличие пылевых загрязнений на торце коннектора - используйте специальный оптический микроскоп или одноразовые очистители
• Учитывайте посадочный диаметр: ST-коннектор требует свободного места вокруг порта (диаметр около 8–10 мм)
• При прокладке не допускайте перегибов радиусом менее 30 мм - это может вызвать повышенные потери сигнала
• Для систем с высокой плотностью кабелей выбирайте именно LSZH-вариант - он безопаснее PVC при аварийных ситуациях
• Артикул fop(d)-9-st-st-1m и бренд Cabeus гарантируют соответствие заявленным параметрам - не заменяйте аналогами без проверки совместимости коннекторов
