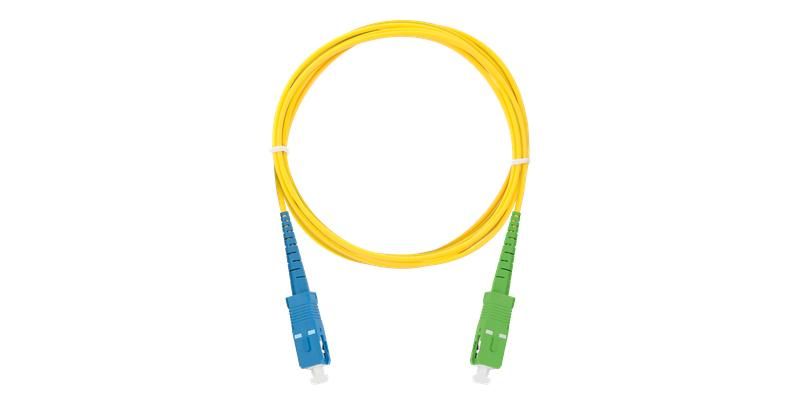

Шнур волоконно-оптический переходной одномод. 9/125мкм стандарта OS2 SC/UPC-SC/APC одинарный LSZH нг(A)-HFLTx 2мм желт. 2м NIKOMAX NMF-PC1S2C2-SCU-SCA-002

Шнур волоконно-оптический переходной одномод. 9/125 мкм стандарта OS2 SC/UPC-SC/APC одинарный LSZH нг(A)-HFLTx 2 мм желтый 2 м от бренда NIKOMAX (арт. nmf-pc1s2c2-scu-sca-002) предназначен для точечного соединения оптических участков сети с разными типами коннекторов, обеспечивая минимальную потери сигнала при передаче данных на большие расстояния.

Назначение и область применения

Этот оптический шнур используется для соединения оборудования с разными типами разъёмов: SC/UPC на одной стороне и SC/APC на другой. Подходит для монтажа в телекоммуникационных системах, центрах обработки данных, на базовых станциях мобильной связи и в сетях FTTH. Применяется там, где требуется переход между устройствами с разным углом полировки - например, между маршрутизатором с UPC-коннектором и OLT-оборудованием с APC-коннектором.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, диаметр ядра 9/125 мкм
• Цвет оболочки: жёлтый - указывает на одномодовый режим работы
• Длина: 2 метра
• Коннекторы: SC/UPC (слева) - SC/APC (справа)
• Оболочка кабеля: LSZH, нг(A)-HFLTx - малодымная, негорючая, без галогенов
• Диаметр кабеля: 2 мм
• Работает в диапазоне длин волн: 1310 нм / 1550 нм

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым портами SC. Коннекторы SC фиксируются защёлкой - устанавливать и вынимать их легко даже в плотных панелях. Учитывайте, что SC/APC имеет зелёный цвет корпуса и угол полировки 8° - он несовместим с обычными UPC-портами без адаптера. Монтаж выполняется без инструментов: просто вставьте шнур до щелчка. Для защиты от повреждений не допускайте резких изгибов радиусом менее 30 мм.

Безопасность и стандарты

• Материал оболочки соответствует требованиям LSZH (Low Smoke Zero Halogen): при горении не выделяет токсичных газов
• Категория огнестойкости: нг(A)-HFLTx - самозатухающий, не распространяет горение в вертикальном положении
• Стандарт волокна: ITU-T G.652.D (OS2)

Преимущества

• Переход между UPC и APC позволяет использовать существующую инфраструктуру без замены всего оборудования
• LSZH-оболочка безопасна для установки в закрытых помещениях, офисах, метро, тоннелях
• Жёлтый цвет оболочки исключает путаницу с многомодовым кабелем
• Уменьшенный диаметр 2 мм удобен для прокладки в ограниченных каналах и кабельных лотках

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не работает с FC, LC или ST-коннекторами - требуются специальные переходники
• Не рекомендован для частых переподключений более 500 раз - возможен износ контактов
• APC-коннектор чувствителен к загрязнению - необходимо регулярно проверять чистоту торцов

Примеры использования

• Подключение GPON-OLT (SC/APC) к коммутатору с интерфейсом SC/UPC
• Соединение тестового оборудования (OTDR, мощностного измерителя) с сетью, использующей APC-стандарт
• Интеграция в пассивные оптические сети (PON) при наличии смешанной комплектации оборудования
• Замена старого патч-корда в серверной, когда одно оборудование требует UPC, а другое - APC

Практические советы

• При монтаже всегда проверяйте цвет коннекторов: SC/APC - зелёный, SC/UPC - синий или серый
• Используйте капсулы для хранения и транспортировки - грязь на торцах вызывает значительные потери сигнала
• Для диагностики качества соединения применяйте OTDR - особенно важно при использовании APC-полировки
• Не затягивайте коннекторы слишком сильно - это может деформировать внутренний цилиндрический элемент
• При замене шнура убедитесь, что новая длина достаточна для свободного перемещения оборудования - 2 м подходят для большинства панельных решений
