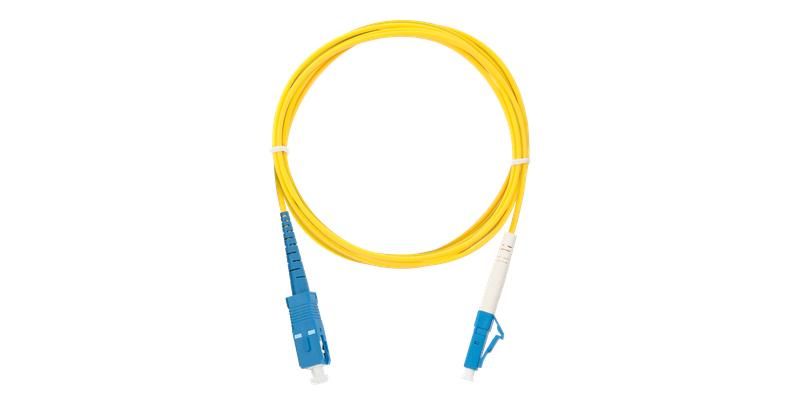

Шнур волоконно-оптический переходной одномод. 9/125мкм стандарта OS2 SC/UPC-LC/UPC одинарный LSZH нг(A)-HFLTx 2мм желт. 10м NIKOMAX NMF-PC1S2C2-SCU-LCU-010

Шнур волоконно-оптический переходной одномод. 9/125 мкм стандарта OS2 SC/UPC-LC/UPC одинарный LSZH нг(A)-HFLTx 2 мм желтый 10 м от бренда NIKOMAX предназначен для передачи оптического сигнала между устройствами в телекоммуникационных системах. Артикул nmf-pc1s2c2-scu-lcu-010 обеспечивает точное соответствие требованиям современных высокоскоростных сетей.

Назначение и область применения

Этот оптический шнур используется для соединения оборудования в оптоволоконных сетях: например, между коммутаторами, маршрутизаторами, серверами, медиаконвертерами или тестовым оборудованием. Подходит для установки в центрах обработки данных, на объектах связи, в промышленных системах автоматизации. Желтая оболочка указывает на использование одномодового волокна - это значит, что шнур рассчитан на длинные расстояния и высокую пропускную способность.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, размер ядра 9/125 мкм
• Длина: 10 метров
• Коннекторы: SC/UPC (слева) - LC/UPC (справа)
• Оболочка: LSZH (низкое выделение дыма и газов при горении), нг(A) - не распространяет горение, HFLTx - повышенная устойчивость к механическим нагрузкам
• Диаметр кабеля: 2 мм
• Цвет оболочки: жёлтый
• Количество волокон: одинарный (одно волокно, одно направление передачи)

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты SC или LC. Коннекторы SC/UPC и LC/UPC обеспечивают плотное и стабильное соединение с минимальными потерями сигнала. Установка требует аккуратного обращения: не изгибайте шнур радиусом менее 30 мм, чтобы не повредить волокно. Для подключения используйте фиксирующие защёлки на коннекторах - они должны щёлкнуть при полном введении в порт. Не затягивайте кабель слишком сильно - это может вызвать микротрещины в волокне.

Безопасность и стандарты

• LSZH - материал оболочки не выделяет токсичных газов при возгорании, безопасен для помещений с людьми
• НГ(A) - соответствует нормам пожарной безопасности для внутренней прокладки в зданиях
• Стандарт OS2 - гарантирует низкие потери и высокую стабильность передачи на длинах до 20 км

Преимущества

• Переходной тип (SC–LC) позволяет подключать устройства с разными интерфейсами без дополнительных адаптеров
• Высокая герметичность и прочность оболочки HFLTx снижают риск повреждения при частой перестановке
• Малый диаметр (2 мм) удобен для прокладки в ограниченных пространствах, например, в коробах или на панелях
• UPC-полировка коннекторов даёт меньшую отражательную способность, чем APC - идеально для цифровых сигналов и передачи данных

Ограничения применения

• Не предназначен для работы на расстояниях более 20 км - для таких задач требуется усиление сигнала
• Не подходит для многомодовых систем (например, с OM3/OM4 волокном) - возможны значительные потери сигнала
• Одинарный шнур передаёт данные только в одну сторону; для двунаправленной связи нужен двойной патч-корд или два одинарных
• Не рекомендуется использовать в условиях постоянного контакта с водой или агрессивными химикатами - хотя LSZH устойчив, он не является водонепроницаемым

Примеры использования

• Подключение сервера с LC-портом к коммутатору с SC-портами в центре обработки данных
• Интеграция оптического модуля в систему видеонаблюдения с существующими SC-разъёмами
• Работа с диагностическим оборудованием, которое имеет LC-интерфейс, в сети, где основные линии используют SC
• Замена старого патч-корда в промышленной автоматике с сохранением существующих разъёмов

Практические советы

• Проверьте цвет оболочки - жёлтый = одномодовый, оранжевый = многомодовый. Неверный выбор приведёт к отказу связи
• Перед подключением всегда проверяйте коннекторы на наличие пыли или грязи - протирайте специальными салфетками для оптики
• Учитывайте посадочные места: SC-коннектор больше LC, поэтому убедитесь, что есть место для его установки на панели
• Для временной диагностики используйте этот шнур вместо постоянной прокладки - он легко заменяем и не требует сварки
• Храните шнур в сложенном виде с радиусом изгиба не меньше 30 мм - не завязывайте узлы и не перегибайте
