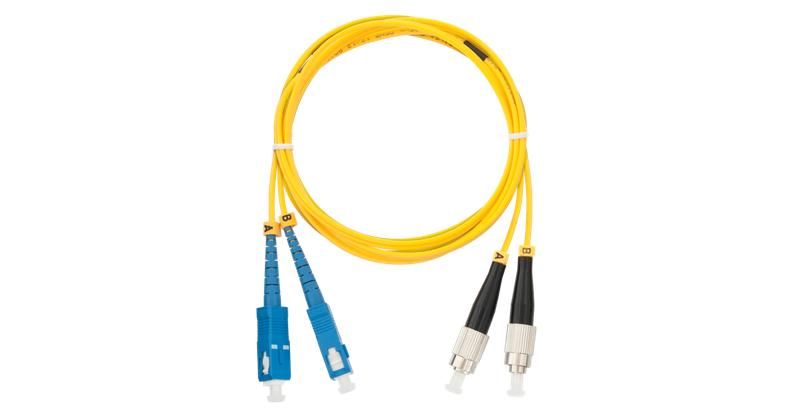

Шнур волоконно-оптический переходной одномодовый 9/125мкм стандарта OS2SC/UPC-FC/UPC двойн. LSZH нг(A)-HFLTx2мм желт. 3м NIKOMAX NMF-PC2S2C2-SCU-FCU-003

Шнур волоконно-оптический переходной одномодовый 9/125 мкм стандарта OS2 SC/UPC-FC/UPC двойной LSZH нг(A)-HFLT x2мм желтый 3м от бренда NIKOMAX (артикул nmf-pc2s2c2-scu-fcu-003) предназначен для соединения оптического оборудования с разными типами разъёмов, обеспечивая передачу сигнала на большие расстояния с минимальными потерями.

Назначение и область применения

Этот переходной шнур используется для соединения устройств с интерфейсами SC/UPC и FC/UPC - например, между оптическими коммутаторами, терминалами, модулями передачи данных и пассивным оборудованием. Применяется в телекоммуникационных сетях, центрах обработки данных, системах видеонаблюдения и промышленных сетях, где требуется высокая стабильность связи. Желтая оболочка указывает на использование одномодового волокна, что делает шнур подходящим для длинных дистанций до нескольких десятков километров.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, размер ядра 9/125 мкм
• Длина: 3 метра
• Коннекторы: SC/UPC (слева) - FC/UPC (справа)
• Оболочка: LSZH нг(A)-HFLT, жёлтая - негорючая, малодымная, без галогенов
• Конструкция: двойной шнур (две оптические линии в одной оболочке)
• Максимальный внешний диаметр: 2 мм

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым портами SC/UPC и FC/UPC. Коннекторы SC - фиксируются защёлкой, FC - винтовым креплением; важно соблюдать правильную ориентацию при подключении. Монтаж требует аккуратности: не перегибайте шнур радиусом менее 30 мм, чтобы не повредить волокно. Убедитесь, что поверхности коннекторов чистые - используйте специальные средства для очистки оптики.

Безопасность и стандарты

Оболочка выполнена из материала LSZH нг(A)-HFLT, соответствующего требованиям пожарной безопасности для помещений с повышенными нормами: при горении выделяет мало дыма и не содержит галогенов, снижающих токсичность продуктов сгорания. Это позволяет использовать шнур в закрытых помещениях, в том числе в офисах, медицинских учреждениях и транспортных узлах.

Преимущества

• Одномодовое волокно OS2 обеспечивает низкие потери сигнала и большую дальность передачи по сравнению с многомодовым
• DUPLEX-конструкция (двойной шнур) позволяет одновременно передавать сигнал в обоих направлениях
• SC/UPC и FC/UPC - точные, надёжные коннекторы с низким уровнем отражения
• LSZH-оболочка безопасна для установки внутри зданий
• Жёлтый цвет легко отличается от многомодовых кабелей, предотвращая ошибки при монтаже

Ограничения применения

• Не предназначено для прокладки под землёй или в условиях постоянного механического воздействия - не имеет бронирования
• Работает только в оптических системах, совместимых с длинной волны 1310/1550 нм
• Не подходит для подключения к оборудованию с другими типами коннекторов (LC, ST, MTP и т.д.) без адаптеров
• Избыточная нагрузка на волокно (перегиб, растяжение) вызывает потери сигнала или поломку

Примеры использования

• Подключение сервера с FC-портом к коммутатору с SC-портами в центре обработки данных
• Соединение оптического трансивера с тестовым оборудованием в лаборатории
• Переход между старым оборудованием (FC) и современным (SC) в существующей сети
• Установка в панели распределения в здании с высокими требованиями к пожарной безопасности

Практические советы

• Проверьте маркировку полярности - в двойном шнуре она указывает, какой коннектор является TX (передача), а какой RX (приём); неверная полярность нарушит связь
• При хранении наматывайте шнур свободной петлей, не скручивайте и не завязывайте узлы
• При замене шнура учитывайте, что FC-коннектор требует затяжки рукой - не используйте инструменты, чтобы не повредить резьбу
• Для проверки целостности волокна используйте оптический тестер - визуальный контроль недостаточен
• Заказывайте запасные шнуры того же типа - даже одинаковые модели от разных партий могут иметь незначительные различия в затухании
